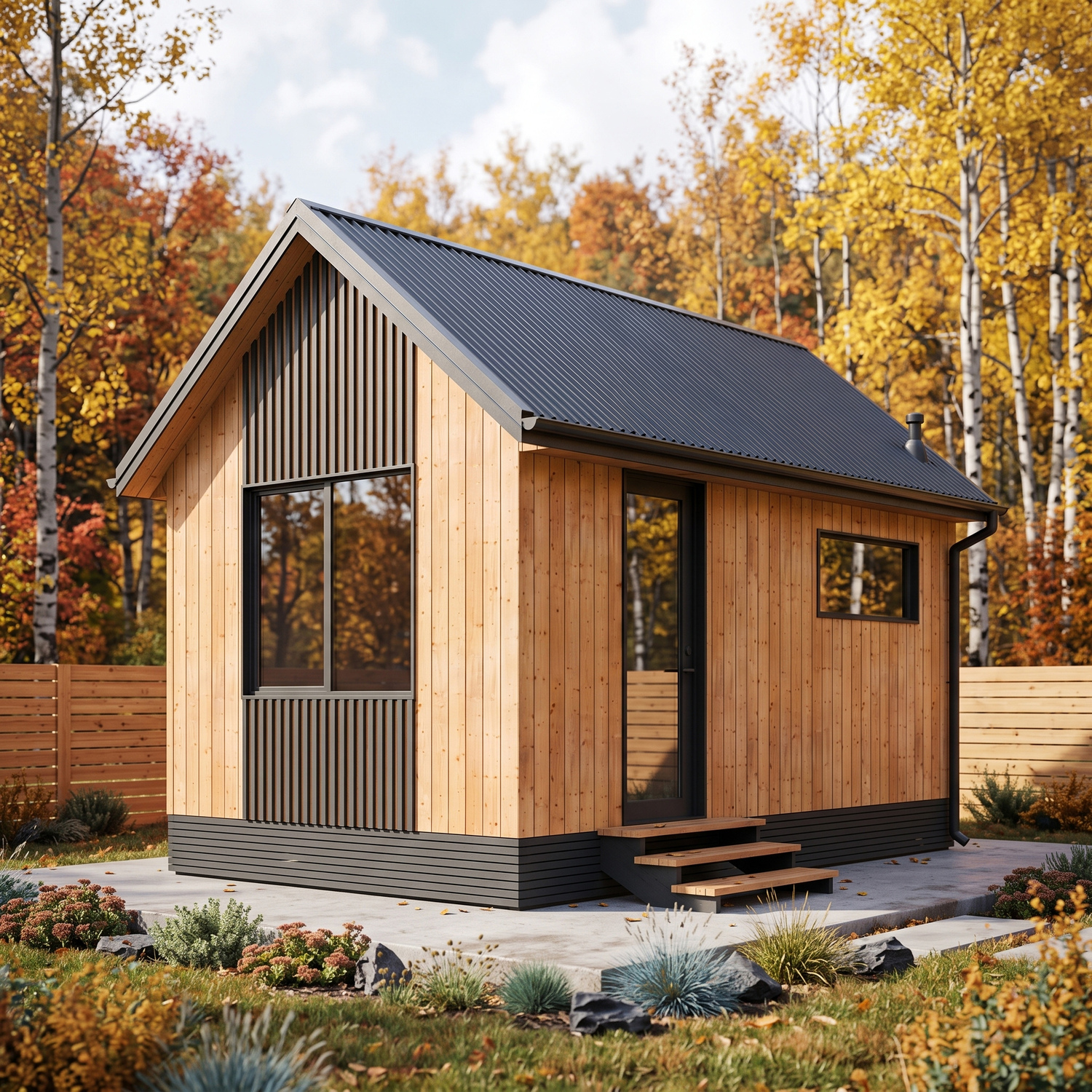

Проект каркасной бани 3 х 5 м / А-53

Типовой проект небольшой бюджетной каркасной бани (А-53). Размеры бани снаружи по каркасу 5 на 3 метра. Планировка бани  состоит из двух помещений: комнаты отдыха и парной (совмещённой с моечной). В парной предусмотрена установка дровяной печи с топкой непосредственно в парной.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - железобетонные сваи.
Особенность проекта - большое окно в парной. Окно глухое.  Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и  двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.
Потолок в комнате отдыха и в парной в данном проекте сделан на разных уровнях. В парной потолок на высоте 2,3 м, а в комнате отдыха на высоте 3 м.
Отделка фасадов: вент. фасад из имитации бруса. На кровле - профилированный лист , отделка цоколя деревянными рейками с зазором.

Архитектурные параметры бани А-53:
Общая площадь: 13,4 м.кв.
Внешние размеры: 5 х 3 м (по каркасу)
Размеры внутри: 4,8 х 2, 8 м (по каркасу)
Высота потолка в парилке - 2,3 м.
Высота потолка в комнате отдыха - 3 м.
Фундамент:  забивные ж/б сваи.
Несущая конструкция: деревянный каркас.
Каркас стен: из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм
Перекрытие в парилке: по лагам из доски 50х150 мм.
Утепление стен и пола: 100 (минеральная вата).
Утепление перекрытия и кровли: 150 (минеральная вата).
Кровля: скатная с покрытием профлистом.

Состав проекта бани А-53:
Проект представляет из себя pdf-альбом (листы формата А4) и  состоит из 2х разделов:
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
+ Таблицы раскроя пиломатериалов

Наружные стены:
Наружная отделка (имитация бруса).
Обрешетка.
Контробрешетка.
Ветрозащитная мембрана (или плита 25 мм - Белтермо или Isoplaat).
Стойки каркаса.
Утеплитель между стойками каркаса.
Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка).

Кровля:
Покрытие - профлист.
Обрешетка.
Контробрешетка.
Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
Стропила.
Утеплитель (мин.вата).
Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка или имитация бруса).

Пол в моечной и парной:
Ветрозащитная мембрана.
Опорные доски.
Дощатый настил.
Лаги пола.
Утеплитель (мин. вата) между лагами.
Пароизоляционная плёнка.
Фанера.
Гидроизоляция.
Цементно-песчаная стяжка, армированная сеткой.
Чистовое покрытие пола (керамическая плитка на клею).
