Проект каркасной бани Б-50-30-2
Архитектор: Дмитрий Новиков | 2022 г.
Типовой проект
Типовой проект небольшой бюджетной каркасной бани (Б-50-30-2). Размеры бани снаружи по каркасу 5 на 3 метра. Планировка бани традиционная: состоит из двух помещений: комнаты отдыха и парной (совмещённой с моечной).
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - свайный (железобетонные сваи).
Потолок в комнате отдыха и в парной в данном проекте сделан на разных уровнях. В парной потолок на высоте 2,2 м, а в комнате отдыха на высоте 3 м.
Отделка фасадов деревом: рекомендуется термированный планкен (либо можно использовать вагонку или имитацию бруса - в зависимости от бюджета). На кровле - проф.лист (цвет - "антрацит"), отделка цоколя деревянными рейками с зазором.
Ограждающие конструкции:
Наружные стены:
1. Наружная отделка (косой планкен, вагонка или имитация бруса).
2. Обрешетка.
3. Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
4. Стойки каркаса.
5. Утеплитель.
6. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
7. Контробрешетка.
8. Внутренняя отделка (вагонка).
Пол в комнате отдыха:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Чёрный пол - фанера 12 мм.
8. Чистовое покрытие пола (линолеум, паркетная доска или ламинат).
Пол в моечной и парной:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Фанера 12 мм.
8. Полиэтиленовая плёнка (или подкладочный рубероид).
9. Цементно-песчаная стяжка, армированная сеткой.
10. Чистовое покрытие пола (керамическая плитка на клею).
Архитектурные параметры бани Б-50-30-2:
Общая площадь: 13,4 м.кв.
Внешние размеры: 5 х 3 м (по каркасу)
Размеры внутри: 4,8 х 2, 8 м (по каркасу)
Высота парилки - 2,2 м.
Фундамент: забивные ж/б сваи.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная систама: из доски 50х150 мм
Перекрытие в парилке: из доски 50х150 мм.
Утеплитель: минеральная вата.
Кровля: скатная, утеплённая, с покрытием профлистом.
Состав проекта бани Б-50-30-2:
Проект представляет из себя pdf-альбом (36 листов А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).

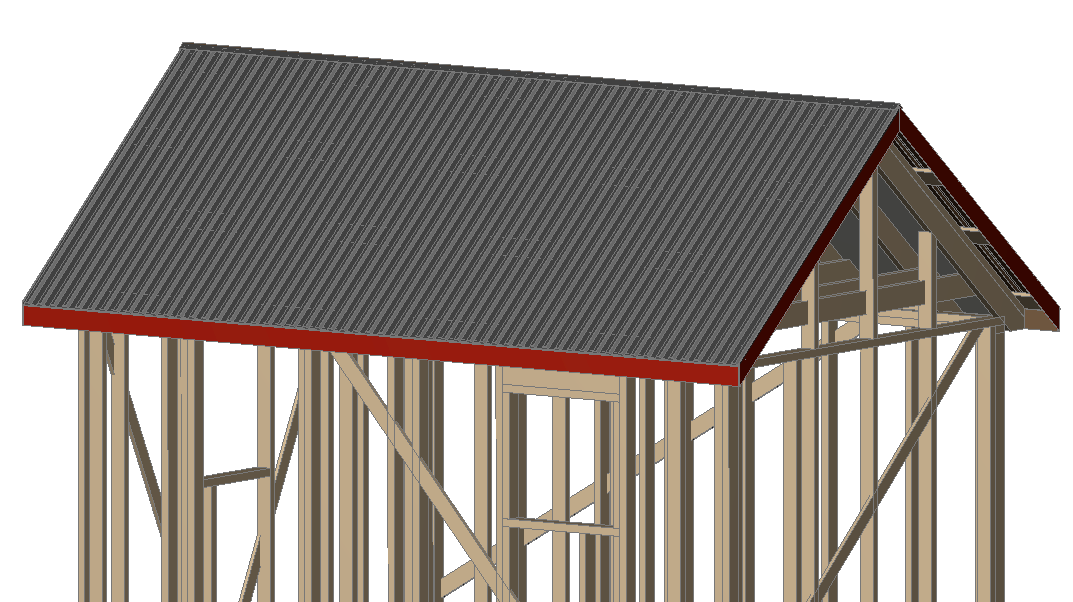

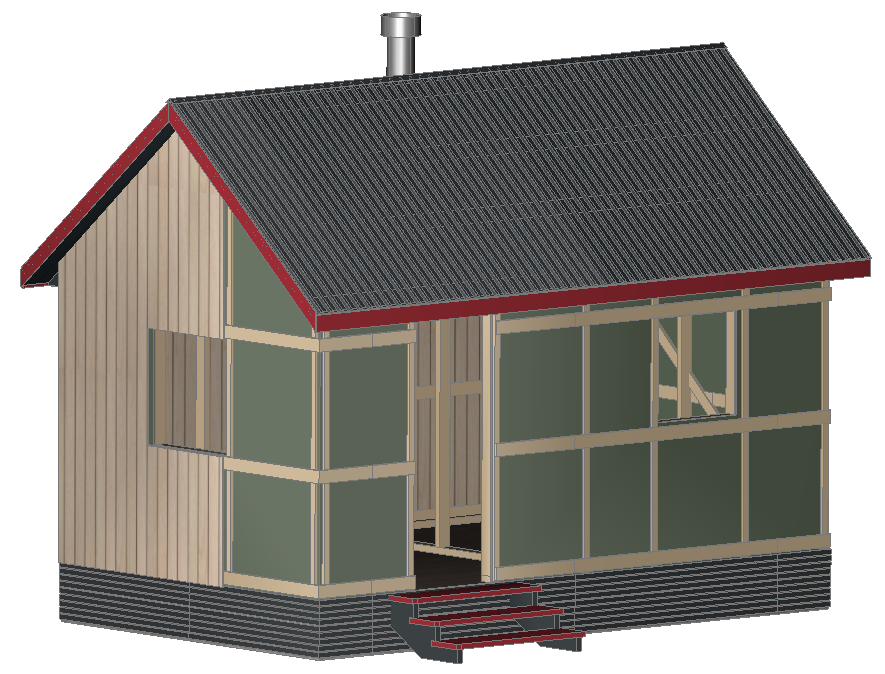

3. Трёхмерные картинки с визуализацией этапов этапами пошаговой сборки каркаса бани.
Пример чертежей проекта бани Б-50-30-2
Купить проект бани Б-50-30-2 на WiLDBERRiES
Цена: 1800 руб.
После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется доступ для скачивания проекта.
