Проект каркасной бани с террасой Б-55

Архитектор: Дмитрий Новиков | 2023 г.
Типовой проект
проект  бани с террасой
баня с террасой проект
каркасная баня 5х5 проект
план каркасной бани

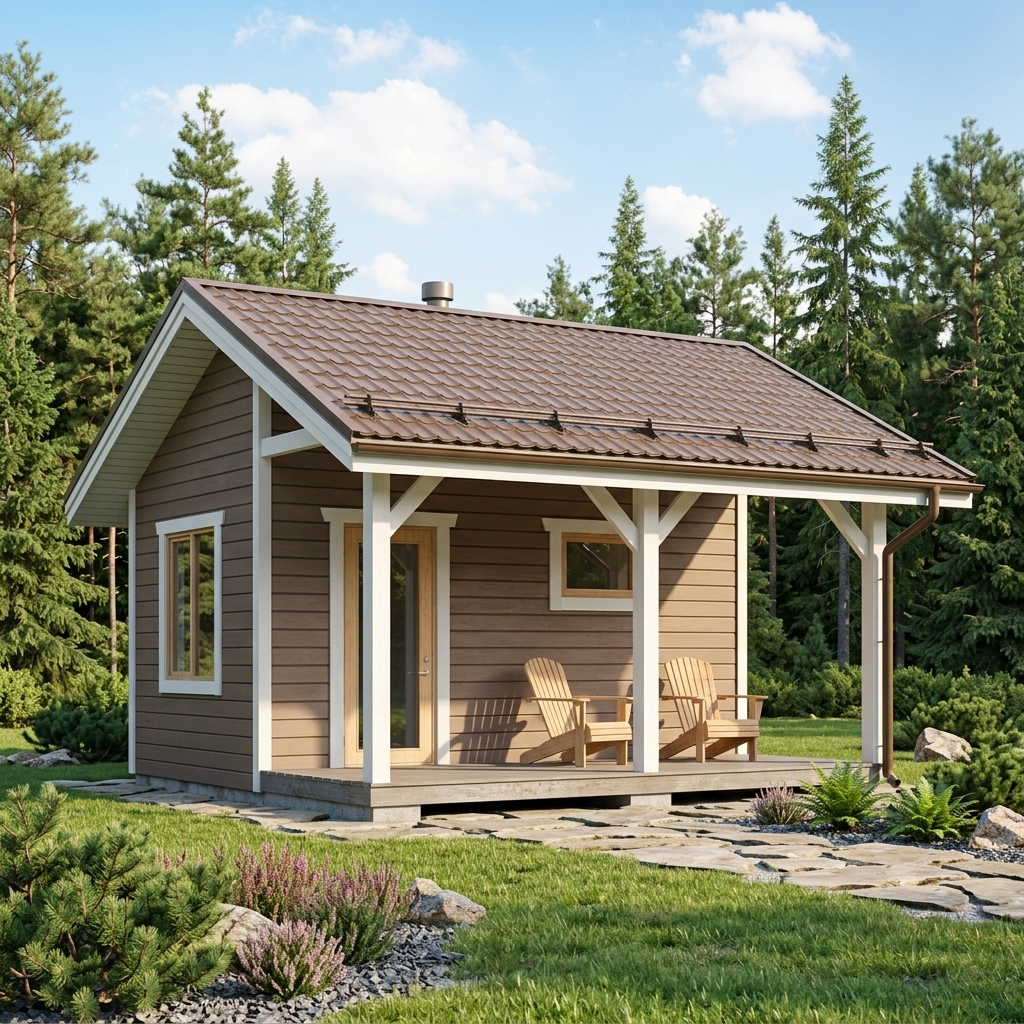

Типовой проект небольшой каркасной бани с крытой террасой (Б-55), рассчитанной на 2-3 человека. Размеры снаружи по каркасу 5 на 3 м (без учёта наружной отделки). Размер террасы: 2 х 5 м. Внутри баня разделена на три помещения: комнату отдыха, моечную с душем и парную.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый бетонный. Возможно использование другого типа фундамента (например, винтовые или забивные ж/б сваи).

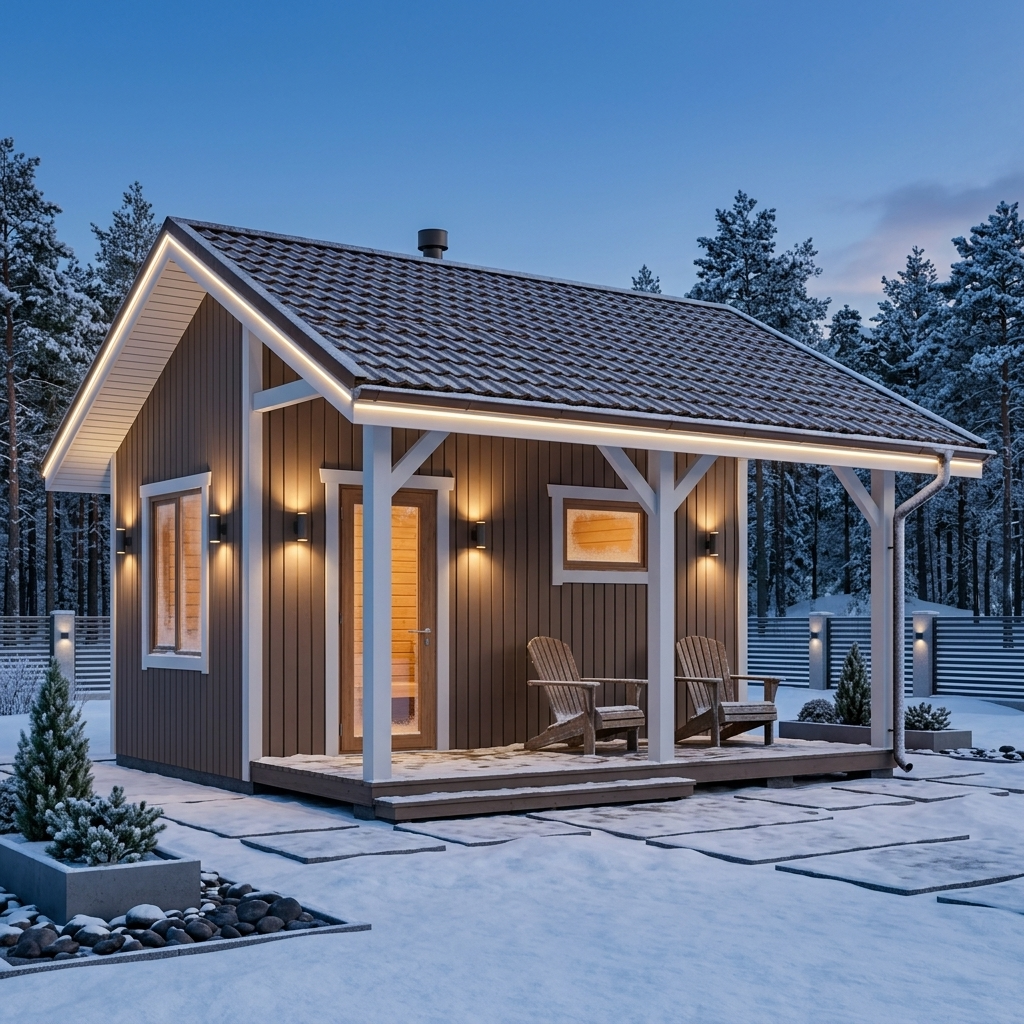

Дизайн фасадов бани в традиционном стиле: крашеный вентилируемый фасад из имитации бруса  в сочетании с декоративными элементами белого цвета. Покрытие кровли - металлочерепица.

Архитектурные параметры бани Б-55:

Внешние размеры бани: 5 х 3 м (по каркасу)
Размеры террасы: 2 х 5 м
Высота потолка (чистовая) - 2,5 м.
Фундамент: столбчатый бетонный.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х200 мм.
Перекрытие: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х200 мм.
Утепление мин.ватой: стены - 100 мм, пол и перекрытие - 150 мм.
Покрытие кровли: металлочерепица.
Отделка фасадов: имитация бруса.

Состав проекта бани Б-55:

Проект представляет из себя pdf-альбом (28 листов формата А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли с указанием всех необходимых размеров и отметок высот, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).

Стоимость проекта бани Б-55:

2800 рублей

Ограждающие конструкции:

Наружные стены:

1. Наружная отделка (вагонка или имитация бруса).
2. Обрешетка.
3. Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
4. Стойки каркаса.
5. Утеплитель.
6. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
7. Контробрешетка.
8. Внутренняя отделка (вагонка).
пирог каркасной стены

Кровля:

1. Покрытие - металлочерепица.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
5. Стропила.
6. Утеплитель (мин.вата) между стропилами.
7. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
8. Контробрешетка.
9. Внутренняя отделка (вагонка).
пирог пола лаги

Пол в комнате отдыха:

1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Чёрный пол - фанера 12 мм.
8. Чистовое покрытие пола (линолеум, паркетная доска или ламинат).
пирог пола парная

Пол в моечной и парной:

1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Фанера 12 мм.
8. Полиэтиленовая плёнка (или подкладочный рубероид).
9. Цементно-песчаная стяжка, армированная сеткой.
10. Чистовое покрытие пола (керамическая плитка на клею).
состав проект бани
пример чертежей бани

Ответы на часто задаваемые вопросы:

Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Как приобрести проект?
Можно ли внести в проект изменения?
Купить проект бани Б-55 на WiLDBERRiES
Цена: 2800 руб.
После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется страница с доступом для скачивания проекта.
