Проект каркасной бани Б-63 в стиле барнхаус

Типовой проект небольшой каркасной бани (Б-63). Размеры снаружи по каркасу 6 на 3 метра (без учёта слоёв наружной отделки). Планировка бани состоит из трёх помещений: комнаты отдыха, проходной моечной с душем и парной. Баня рассчитана на 3-4 человека. Предусмотрено использование дровяной печи с выносной топкой в комнату отдыха.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента (например, железобетонные забивные или винтовые сваи).
Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и отточная двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.

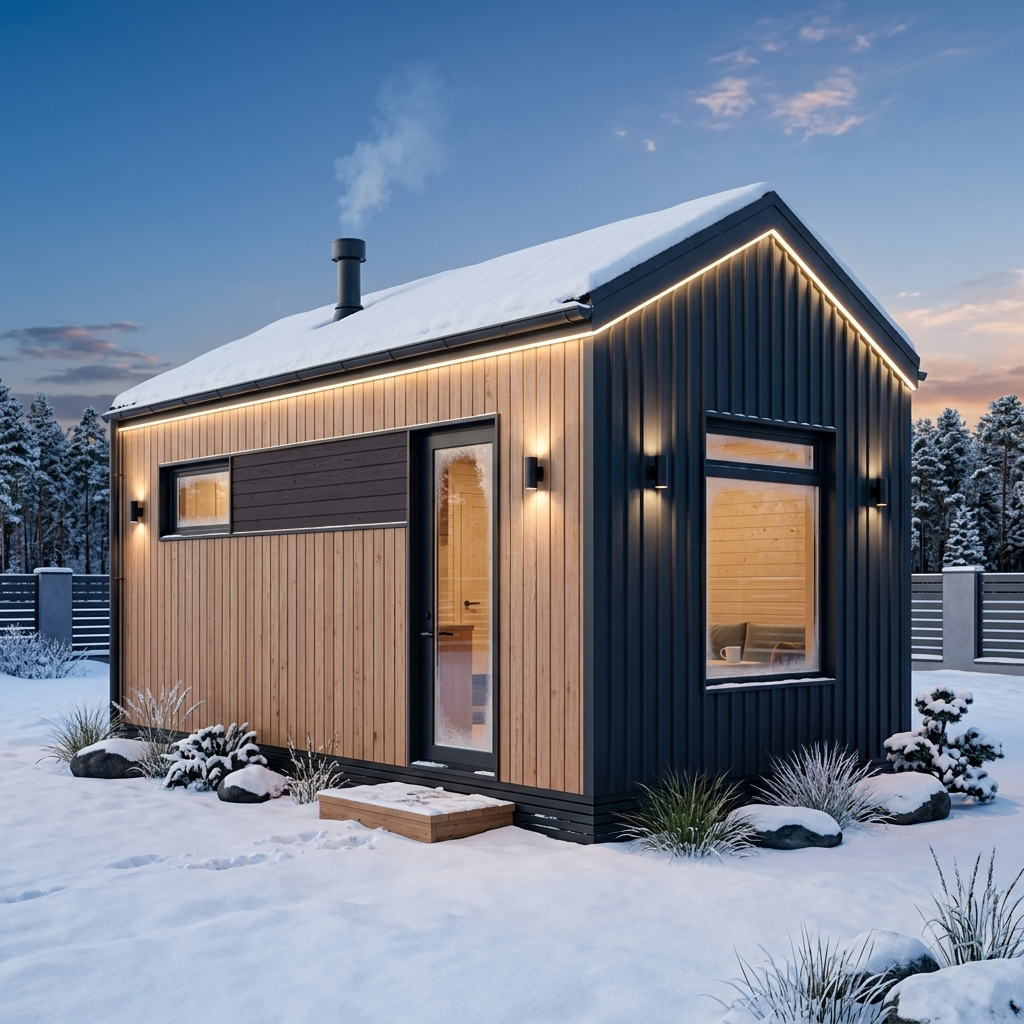

Дизайн фасадов бани в современном стиле: скандинавский, барнхаус. В отделке фасадов используется вентилируемый фасад двух видов: планкен естественного цвета на главном и заднем фасадах и тёмная крашеная доска с рейками на боковых фасадах. Покрытие кровли - проф.лист.

Кровля:
Покрытие - профлист.
Обрешетка.
Контробрешетка.
Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
Стропила.
Утеплитель (мин.вата).
Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка или имитация бруса).

Пол в моечной и парной:
Ветрозащитная мембрана.
Опорные доски.
Дощатый настил.
Лаги пола.
Утеплитель (мин. вата).
Пароизоляционная плёнка.
Фанера 18 мм.
Полиэтиленовая плёнка (или подкладочный рубероид).
Цементно-песчаная стяжка, армированная сеткой.
Чистовое покрытие пола (керамическая плитка на клею).

Архитектурные параметры бани Б-63:
Внешние размеры: 6 х 3 м (по каркасу)
Размеры внутри: 5,8 х 2, 8 м (по каркасу)
Высота потолка в парной - 2,5 м.
Высота потолка в комнате отдыха - 2,9 м.
Фундамент:  столбчатый бетонный.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х200 мм.
Стропила: из доски 50х150 мм.
Утепление: мин.вата 100 мм.
Кровля: двускатная, утеплённая.
Покрытие кровли: проф. лист.
Отделка фасадов: деревянная доска + рейки, планкен.

Состав проекта бани Б-63:
Проект представляет из себя pdf-альбом (листы формата А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
