Проект каркасной бани 3 х 5 м в стиле минимализм / П-53

Типовой проект небольшой современной каркасной бани (П-53) в стиле минимализм. Размеры бани снаружи по каркасу 5м на 3м. Планировка  состоит из двух помещений: комнаты отдыха и парной (совмещённой с моечной) равной площади. В парной предусмотрена установка дровяной печи с топкой непосредственно в парной.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - железобетонные сваи.

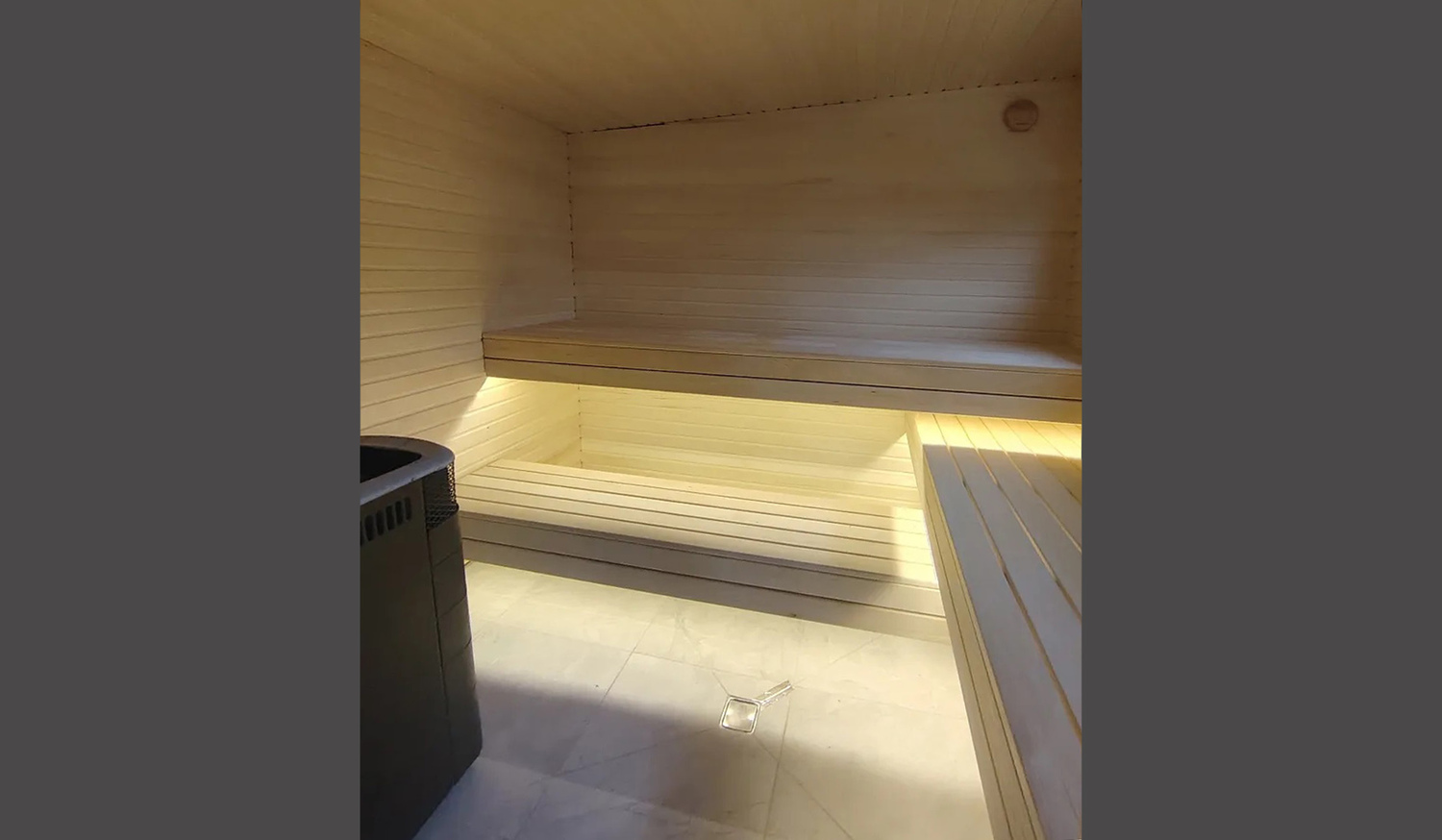

Особенность проекта - большое окно в парной. Окно глухое.  Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и  двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.

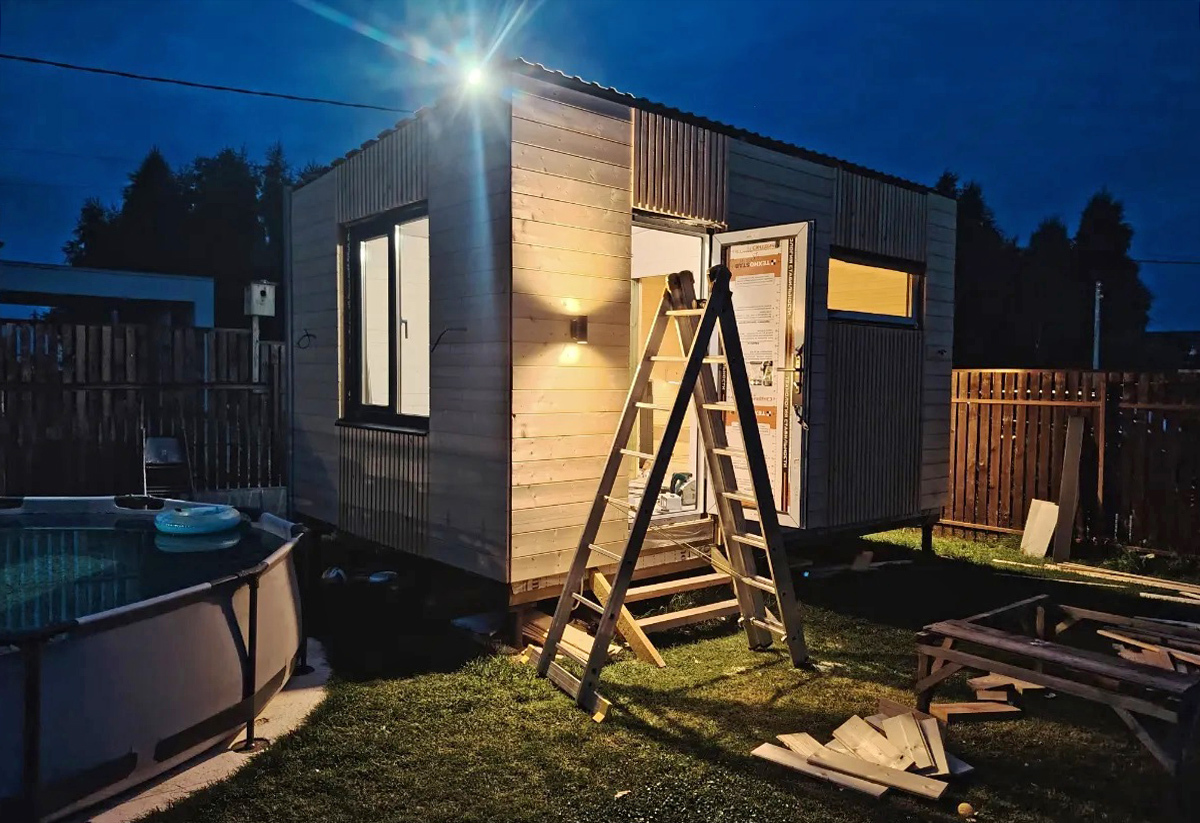

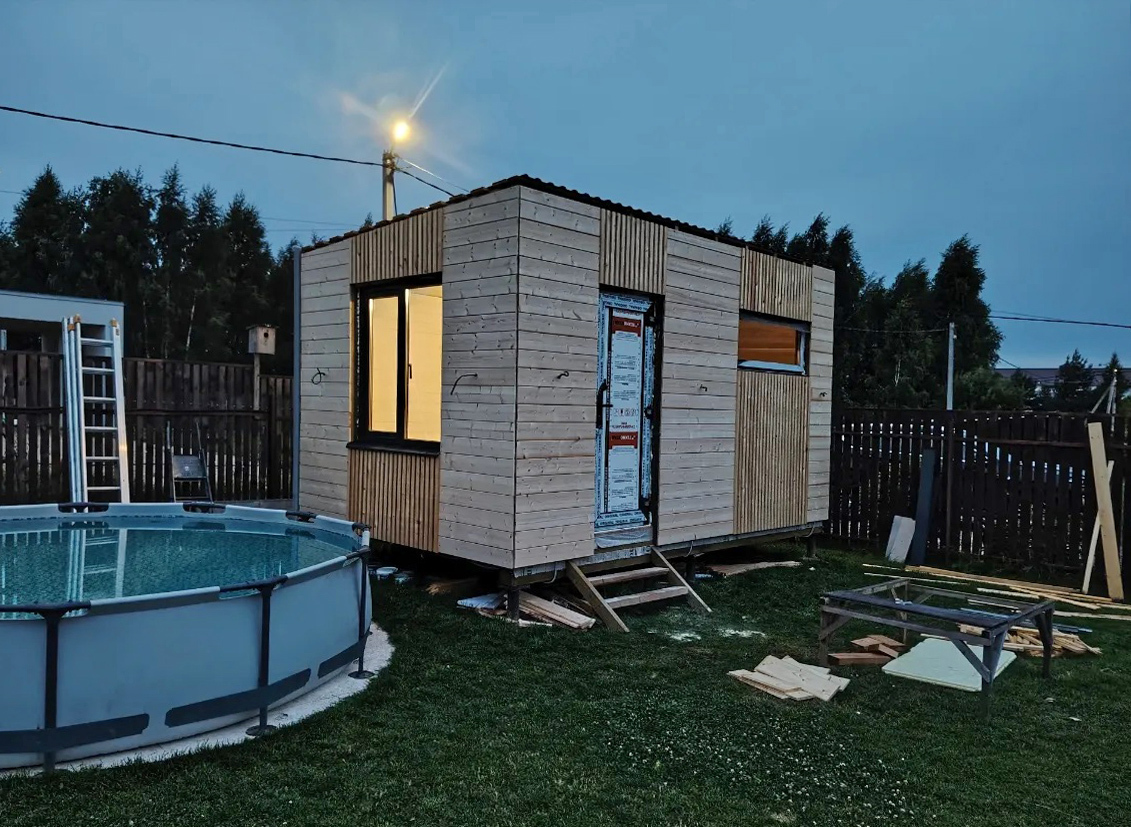

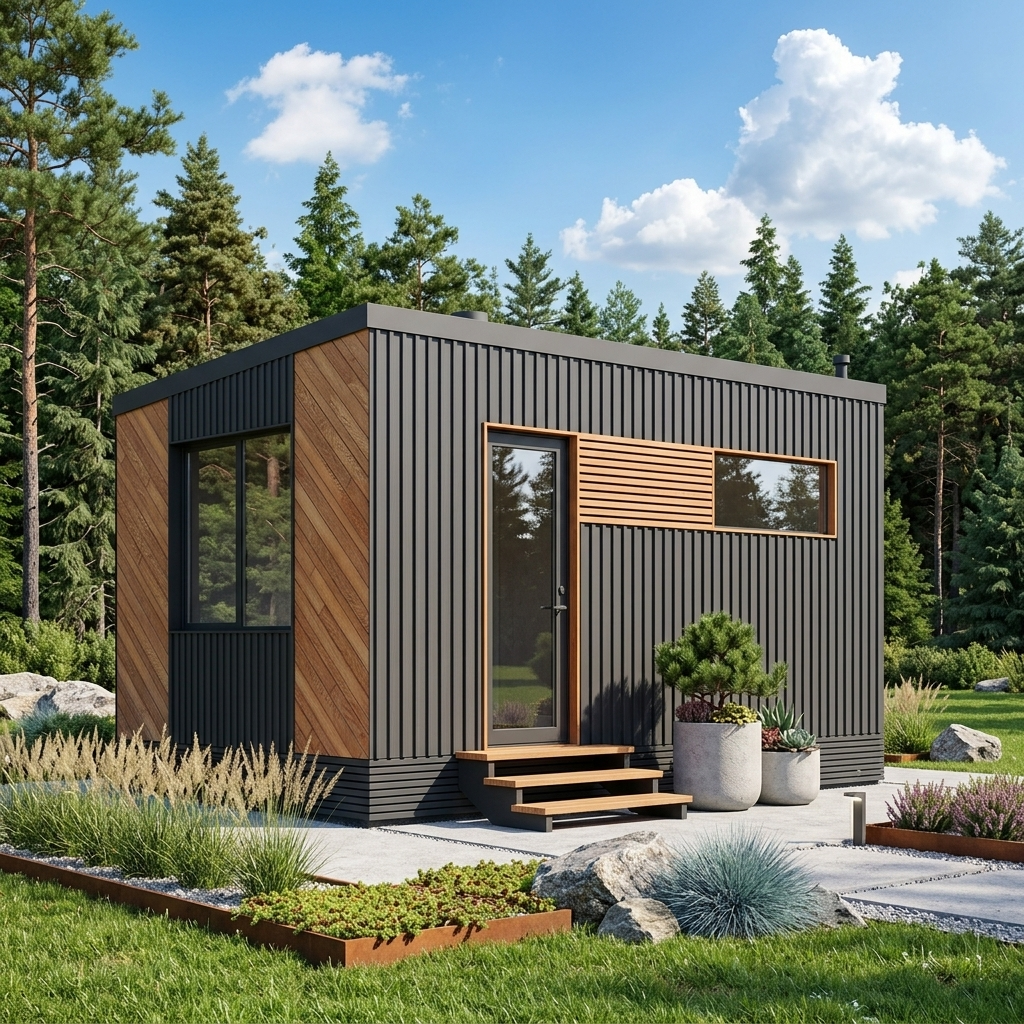

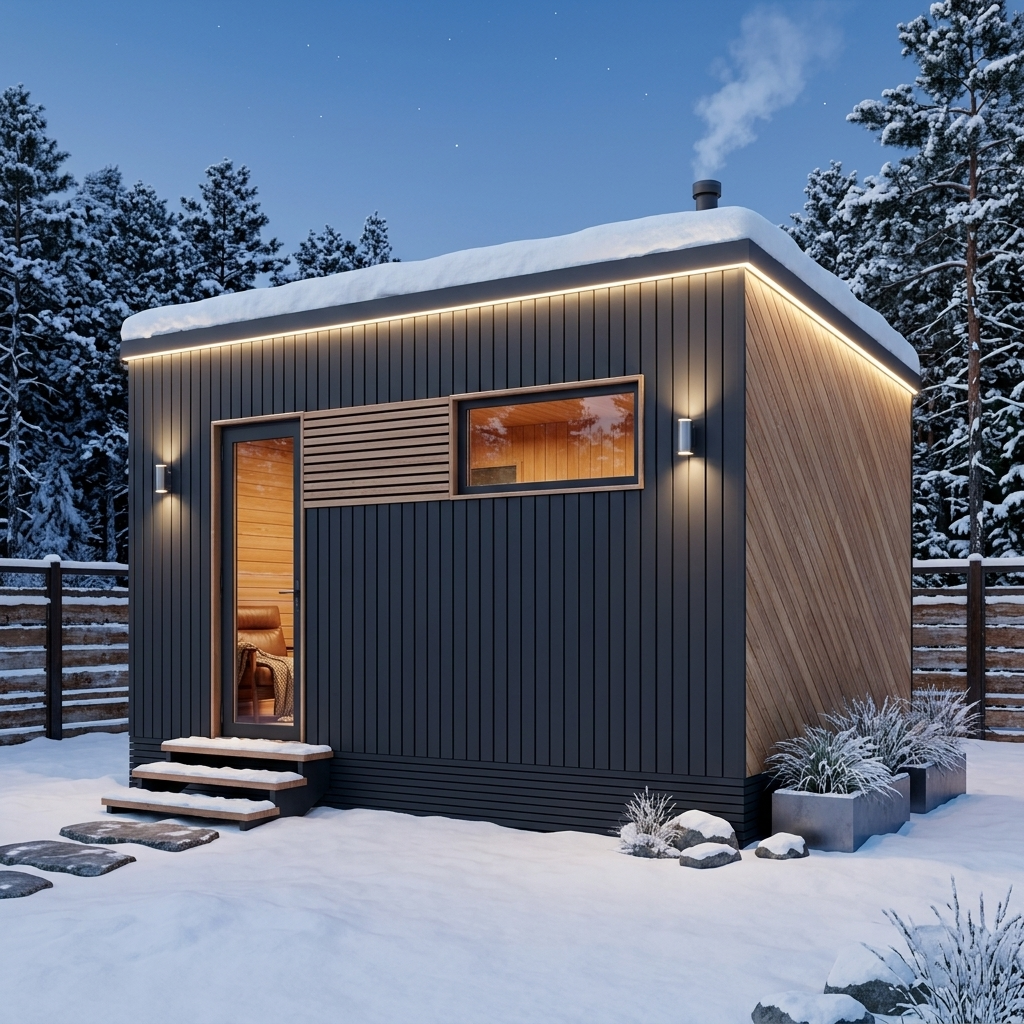

Отделка фасадов: вент. фасад из имитации бруса (или планкена) + декоративные вставки из реек. На кровле и заднем фасаде - профилированный лист, отделка цоколя деревянными рейками с зазором.

Архитектурные параметры бани П-53:
Общая площадь: 13,4 м.кв.
Внешние размеры: 5 х 3 м (по каркасу)
Размеры внутри: 4,8 х 2, 8 м (по каркасу)
Высота потолка - 2,3 - 2,5 м.
Фундамент:  забивные ж/б сваи.
Несущая конструкция: деревянный каркас.
Каркас стен: из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х200 мм
Утепление стен и пола: 100 (минеральная вата).
Утепление кровли: 150 (минеральная вата).
Кровля: скатная с покрытием проф.листом.

Состав проекта бани П-53:
Проект представляет из себя pdf-альбом (листы формата А4) и  состоит из 2х разделов:
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).

Наружные стены:
Наружная отделка (имитация бруса или планкен).
Обрешетка.
Контробрешетка.
Ветрозащитная мембрана (или плита 25 мм - Белтермо или Isoplaat).
Стойки каркаса.
Утеплитель между стойками каркаса.
Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка).

Кровля:
Покрытие - профлист.
Обрешетка.
Контробрешетка.
Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
Стропила.
Утеплитель (мин.вата).
Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка или имитация бруса).

Пол в моечной и парной:
Ветрозащитная мембрана.
Опорные доски.
Дощатый настил.
Лаги пола.
Утеплитель (мин. вата) между лагами.
Пароизоляционная плёнка.
Фанера.
Гидроизоляция.
Цементно-песчаная стяжка, армированная сеткой.
Чистовое покрытие пола (керамическая плитка на клею).

Купить проект бани П-53 на WiLDBERRiES

Цена: 3000 руб.

После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется страница с доступом для скачивания проекта.
