Проект каркасной бытовки 3 х 8 (Б-80-30)

Архитектор: Дмитрий Новиков | 2022 г.
Типовой проект
проект каркасной бытовки
каркасная бытовка проект
каркасная бытовка 3х8

Планировка бытовки.

план каркасной бытовки
Типовой проект каркасной бытовки (Б-80-30). Размеры бытовки снаружи по каркасу 8 на 3 метра. Внутри бытовки 4 помещения: тамбур, сан.узел и 2 комнаты равной площади.
Бытовка спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента.
Дизайн фасадов бытовки в скандинавском стиле: вентилируемый фасад из вагонки. Покрытие кровле - проф.лист.

Ограждающие конструкции:

Наружные стены:

1. Наружная отделка (вагонка или имитация бруса).
2. Обрешетка.
3. Ветрозащитная мембрана.
4. Стойки каркаса.
5. Утеплитель между стойками.
6. Пароизоляционная плёнка.
7. Контробрешетка.
8. Внутренняя отделка (вагонка).
пирог пола лаги

Пол:

1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Чёрный пол - фанера 12 мм.
8. Чистовое покрытие пола (линолеум, ламинат или др.).
пирог каркасной стены

Кровля:

1. Покрытие - профлист.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана.
5. Стропила.
6. Утеплитель (мин.вата).
7. Пароизоляция.
8. Контробрешетка.
9. Внутренняя отделка (вагонка или имитация бруса).

Архитектурные параметры бытовки Б-80-30:

Общая площадь: 21,8 м.кв.
Внешние размеры: 8 х 3 м (по каркасу)
Размеры внутри: 7,8 х 2, 8 м (по каркасу)
Высота потолка - 2,2 - 2,65 м.
Фундамент: столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х150 мм.
Утепление: мин.вата 100 мм.
Кровля: односкатная, утеплённая.
Покрытие кровли: профлист.

Состав проекта бытовки Б-80-30:

Проект представляет из себя pdf-альбом (19 листов А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).

Стоимость проекта бытовки Б-80-30:

2200 рублей

Пример чертежей бытовки:

пример чертежей бытовки
Купить проект каркасной бытовки Б-80-30 на WiLDBERRiES
Цена: 2200 руб.
После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется страница с доступом для скачивания проекта.

Другие проекты в каталоге:

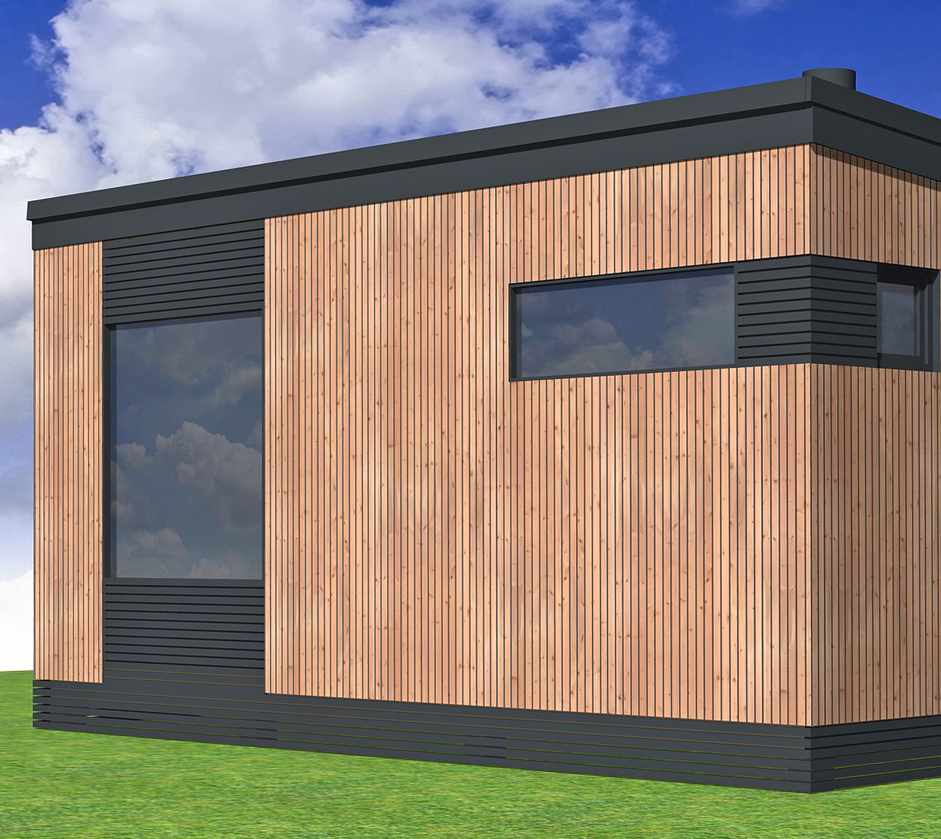

проект бани 60-30
