Проект каркасной бытовки 3 х 6 м (М-36)
Архитектор: Дмитрий Новиков
Типовой проект
Особенности проекта:
- Простой и дешевый фундамент.
- Простота сборки каркаса - можно собрать даже без опыта.
- Деревянный каркас из обрезных пиломатериалов.
- С утеплением.
- Отделка заднего фасада долговечным и практичным проф.листом.
- Кровля с широкими выносами (защитит деревянный фасад от осадков и солнца).
- Традиционный дизайн.
Описание проекта:
Типовой проект каркасной бытовки (М-36). Размеры бытовки снаружи по каркасу 6 на 3 метра. Внутри бытовка разделена на 2 помещения: тамбур и комната.
Бытовка спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента, исходя из геологии грунта участка.
Дизайн фасадов бытовки в скандинавском стиле: вентилируемый фасад из имитации бруса. Покрытие кровли - проф.лист. Задний фасад бытовки также имеет покрытие из проф.листа.
Архитектурные параметры бытовки М-36:
Нормативная снеговая нагрузка - 4 снеговой район.
Нормативная ветровая нагрузка - 2 ветровой район.
Внешние размеры: 6 х 3 м (по каркасу)
Размеры внутри: 5,8 х 2, 8 м (по каркасу)
Высота потолка - 2,2 - 2,65 м.
Фундамент: столбчатый (из бетонных блоков).
Несущая конструкция: деревянный каркас из обрезных пиломатериалов.
Каркас стен: из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х150 мм.
Утепление: мин.вата 100 мм.
Кровля: односкатная, утеплённая, с покрытием из проф.листа.
Отделка фасада: имитация бруса, проф.лист.
Отделка интерьера: вагонка.
Состав проекта бытовки М-36:
Проект представляет из себя pdf-альбом (38 листов формата А4):
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов.
4. Оптимизация раскроя пиломатериалов.
Стоимость проекта бытовки М-36:
3000 руб.
Ограждающие конструкции:
Наружные стены:
1. Наружная отделка (имитация бруса).
2. Обрешетка.
3. Ветрозащитная мембрана.
4. Стойки каркаса.
5. Утеплитель между стойками.
6. Пароизоляционная плёнка.
7. Контробрешетка (опционально).
8. Внутренняя отделка (вагонка).
Пол:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Чёрный пол - фанера.
8. Чистовое покрытие пола (кварцвинил, линолеум, ламинат или др.).
Кровля:
1. Покрытие - профлист.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана.
5. Стропила.
6. Утеплитель (мин.вата).
7. Пароизоляция.
8. Контробрешетка (опционально).
9. Внутренняя отделка (вагонка).

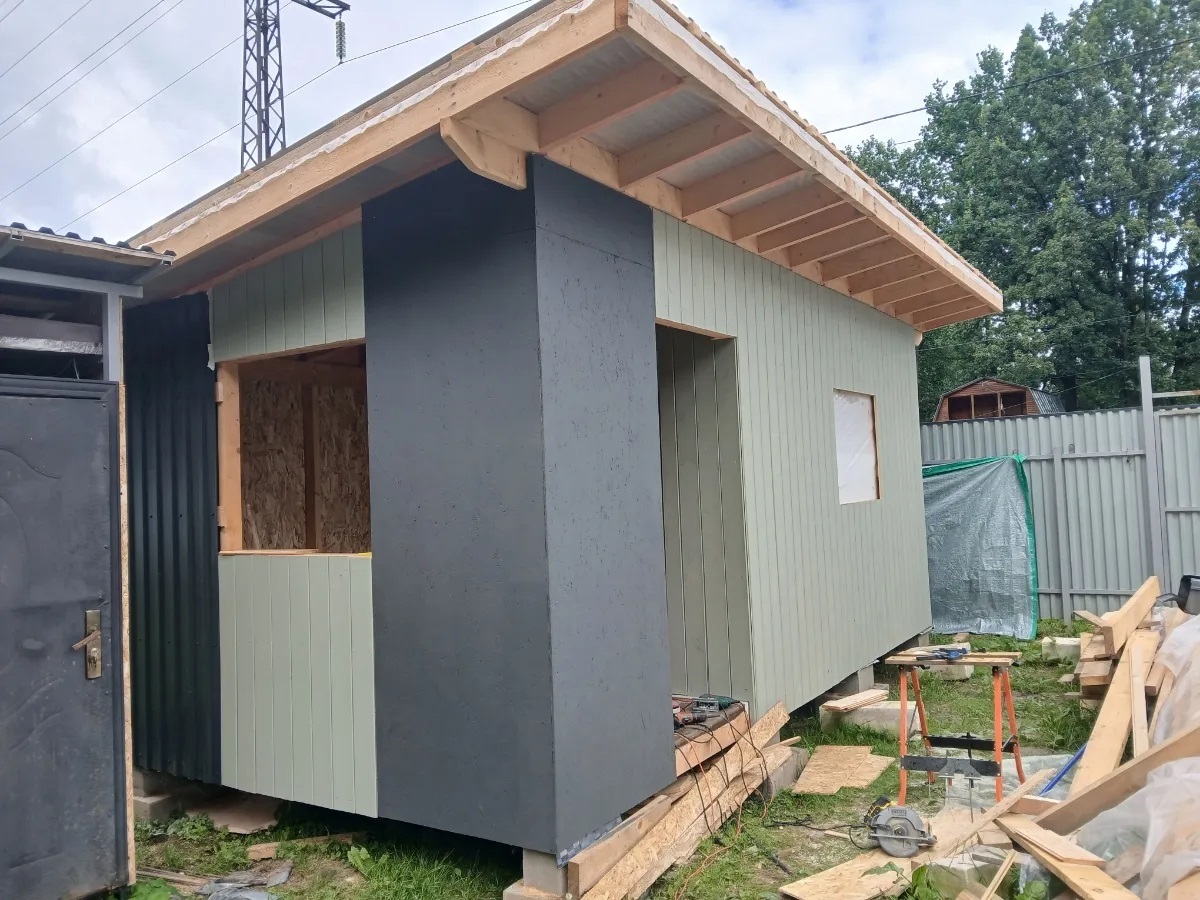

Фотографии реализации проекта от покупателей:
Отзывы о проекте
Матвей Т.
"Здравствуйте. Спасибо продавцу, проект понятный, не сложный для самостоятельной сборки одному. Можно даже вносить свои доработки! Успеха"
Павел Т.
"Нормальный чертеж, но надо разбираться если другие будут размеры. В целом хорошо."
Денис Р.
"Хороший проект, всё понятно. Рекомендую."
Ответы на часто задаваемые вопросы:
Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Есть ли в проекте смета?
Можно ли внести в проект изменения?
Что делать, если в проекте будут ошибки?
Можно ли вернуть деньги за проект?
Купить проект бытовки М-36
Чтобы купить проект или задать вопросы — заполните контактную форму ниже или выберите удобный способ связи (обязательно укажите название проекта, который хотите купить).
+7 977 268 04 53
+7 977 268 04 53
novikov-architect@mail.ru
