Проект каркасного хозблока в стиле барнхаус (ХБ-27-40)

Архитектор: Дмитрий Новиков | 2024 г.
Типовой проект
проект каркасного хозблока
проект хозблока барнхаус
каркасный хозблок проект
чертежи хозблока 3 4

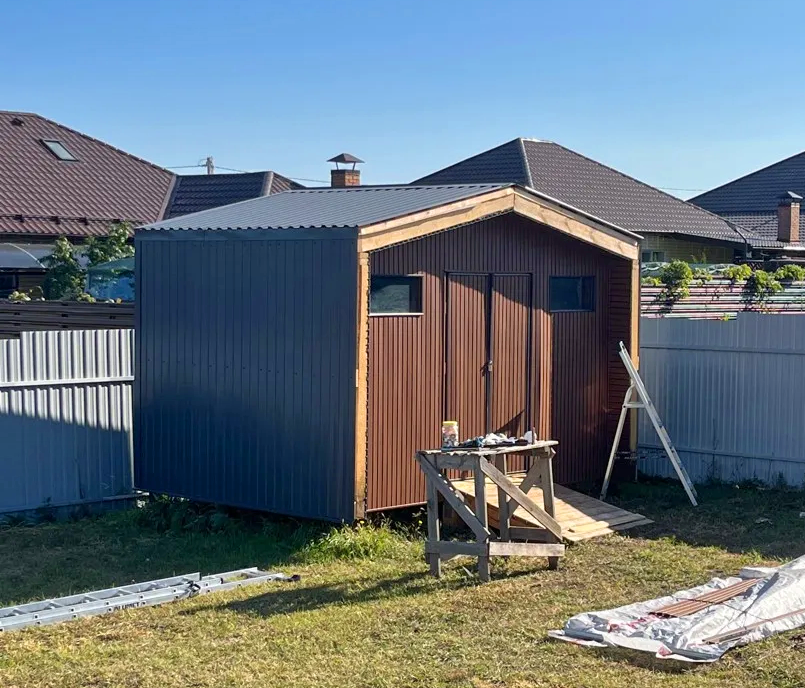

Проект небольшого каркасного хозблока ХБ-27-40. Архитектура выдержана в современном стиле: барнхаус, скандинавский. Хозблок может быть использован для хранения вещей, садовой техники и инвентаря.

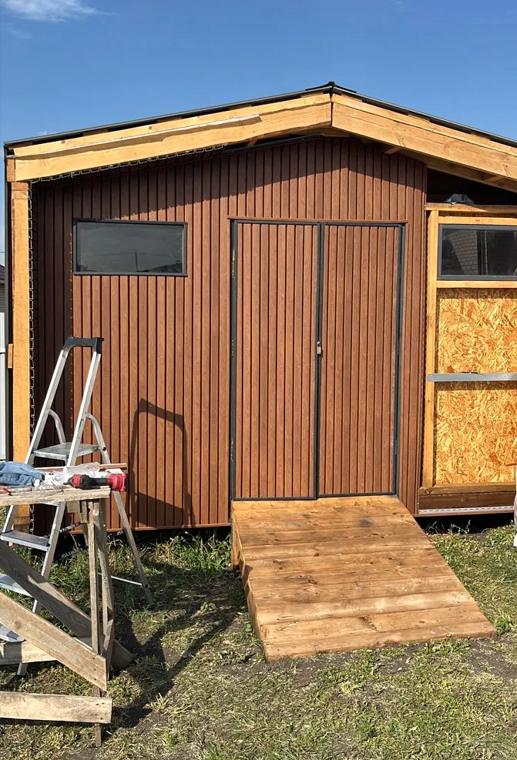

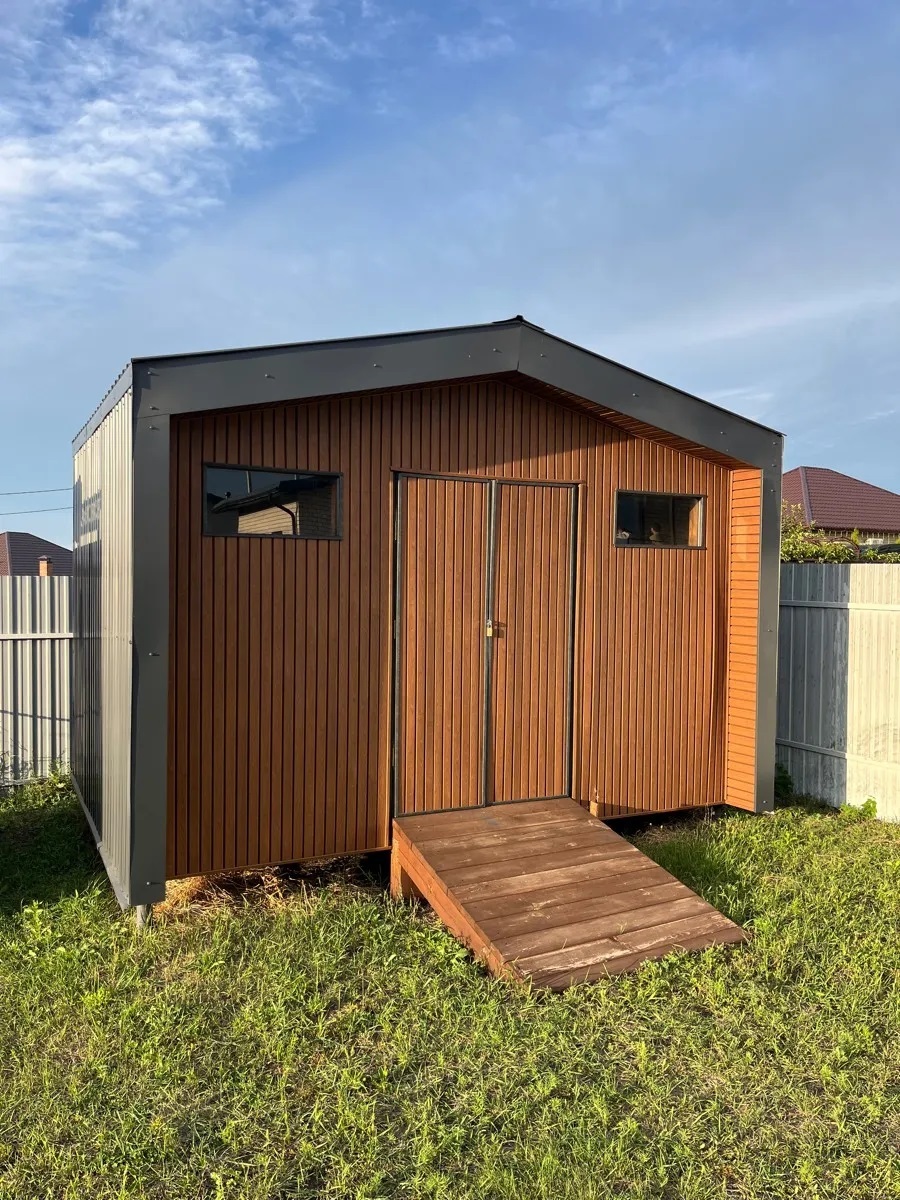

Хозблок имеет широкую двустворчатую дверь / ворота для возможности хранения в нём крупногабаритных предметов. Для входа в хозблок предусмотрен пологий пандус.  На главном фасаде выполнено остекление.
Отделка фасадов: основным отделочным материалом является профилированный лист - он использован на всех фасадах, кроме главного из соображений долговечности и практичности. Он же является материалом кровельного покрытия. Вторым отделочным материалом является имитация бруса, которая использована на главном фасаде.
Хозблок спроектирован по каркасной технологии. Габаритные размеры снаружи по каркасу (без учёта слоёв наружной отделки) 2,7 х 4 м. Толщина каркаса стен - 100 мм. Без утепления. Фундамент - столбчатый из бетонных блоков. Кровля - двускатная.

Архитектурные параметры хозблока:

Внешние размеры: 2,7х 4 м
Внутренние размеры: 2,5 х 3,8 м
Высота от земли: 3 м
Высота потолка - 2,1 - 2,5 м.
Фундамент: столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм.
Утепление: отсутствует.
Кровля: двускатная.
Покрытие кровли: проф.лист.
Отделка фасадов: имитация бруса, проф.лист.
Отделка интерьера: ОСП.

Состав проекта хозблока ХБ-27-40:

Проект представляет из себя pdf-альбом (34 листа формата А4) и состоит из двух разделов:
1. Архитектурные чертежи - раздел АР (маркировочный план, план кровли, фасады, разрез, 3д-визуализация фасадов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов (фундамента, перекрытия, каркасов стен, стропильной системы) с подробной спецификацией материалов.
3. Приложение к проекту: таблица раскроя пиломатериалов.

Стоимость проекта хозблока ХБ-27-40:

2700 рублей

Ограждающие конструкции:

пирог пола хозблока

Пол:

1. Деревянные лаги.
2. Влагозащитная плёгка.
3. Покрытие пола из ОСП-3.

Стены (вариант 1):

1. Наружная отделка (профилированный лист).
2. Наружная обрешётка.
3. Стойки каркаса.
4. Внутренняя отделка - ОСП.

Стены (вариант 2):

1. Наружная отделка (имитация бруса).
2. Стойки каркаса.
3. Внутренняя отделка - ОСП.

Кровля:

1. Стропила.
2. Влагозащитная плёнка.
3. Контробрешетка.
4. Обрешетка.
5. Покрытие кровли (профлист).
состав проекта хозблока
чертежи каркасного хозблока

Ответы на часто задаваемые вопросы:

Есть ли в проекте расчёт материалов?
Есть ли в проекте смета?
Как приобрести проект?
Можно ли внести в проект изменения?
Купить проект хозблока ХБ-27-40 на WiLDBERRiES
Цена: 2700 руб.
После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется страница с доступом для скачивания проекта.
