Проект каркасной бани 3х6 в стиле минимализм (М-63-15)

Архитектор: Дмитрий Новиков | 2024 г.
Типовой проект
Типовой проект небольшой современной каркасной бани в стиле минимализм. Размеры бани снаружи по каркасу 6 на 3 метра. Планировка состоит из трёх помещений: комнаты отдыха, моечной (с душем и технической зоной) и парной. В парной предусмотрена установка дровяной печи.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Дополнительно снаружи предусмотрено перекрёстное утепление стен толщиной 50 мм. Фундамент - железобетонные забивные сваи.

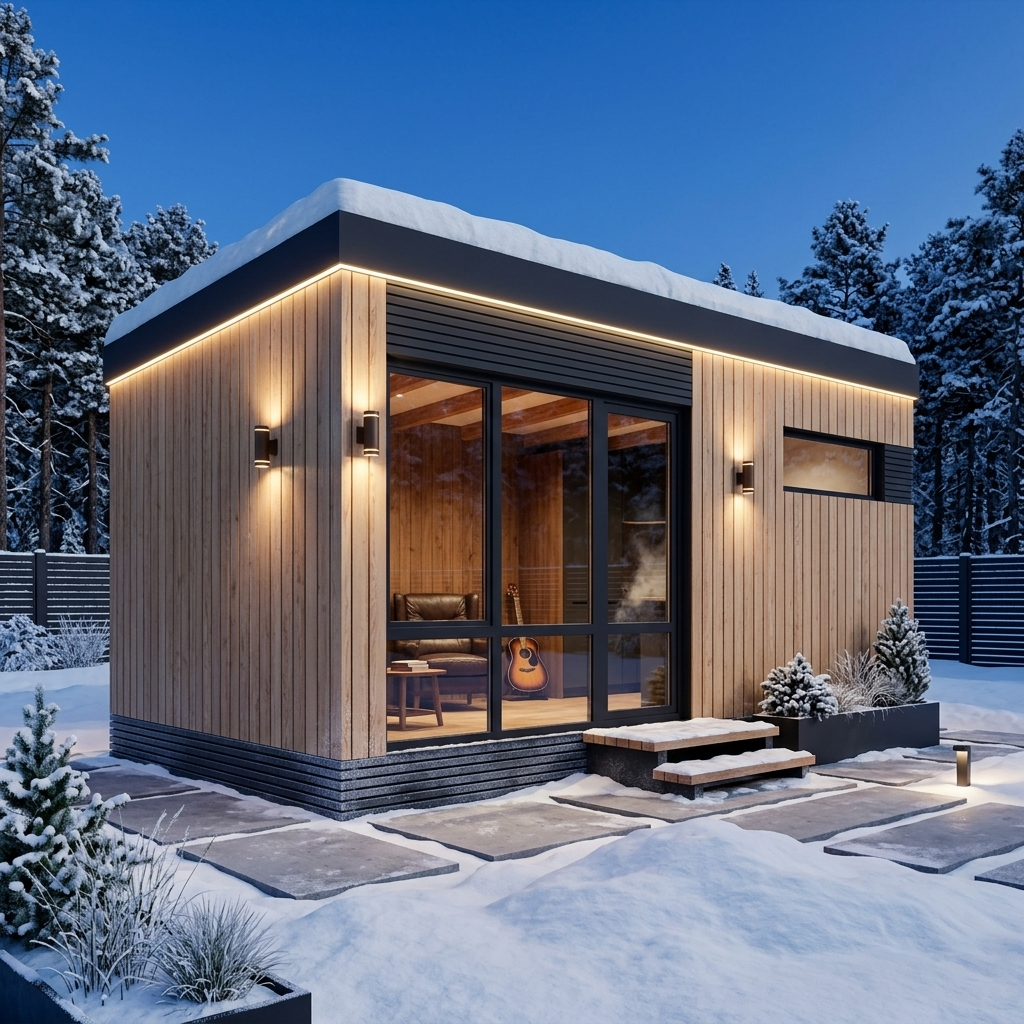

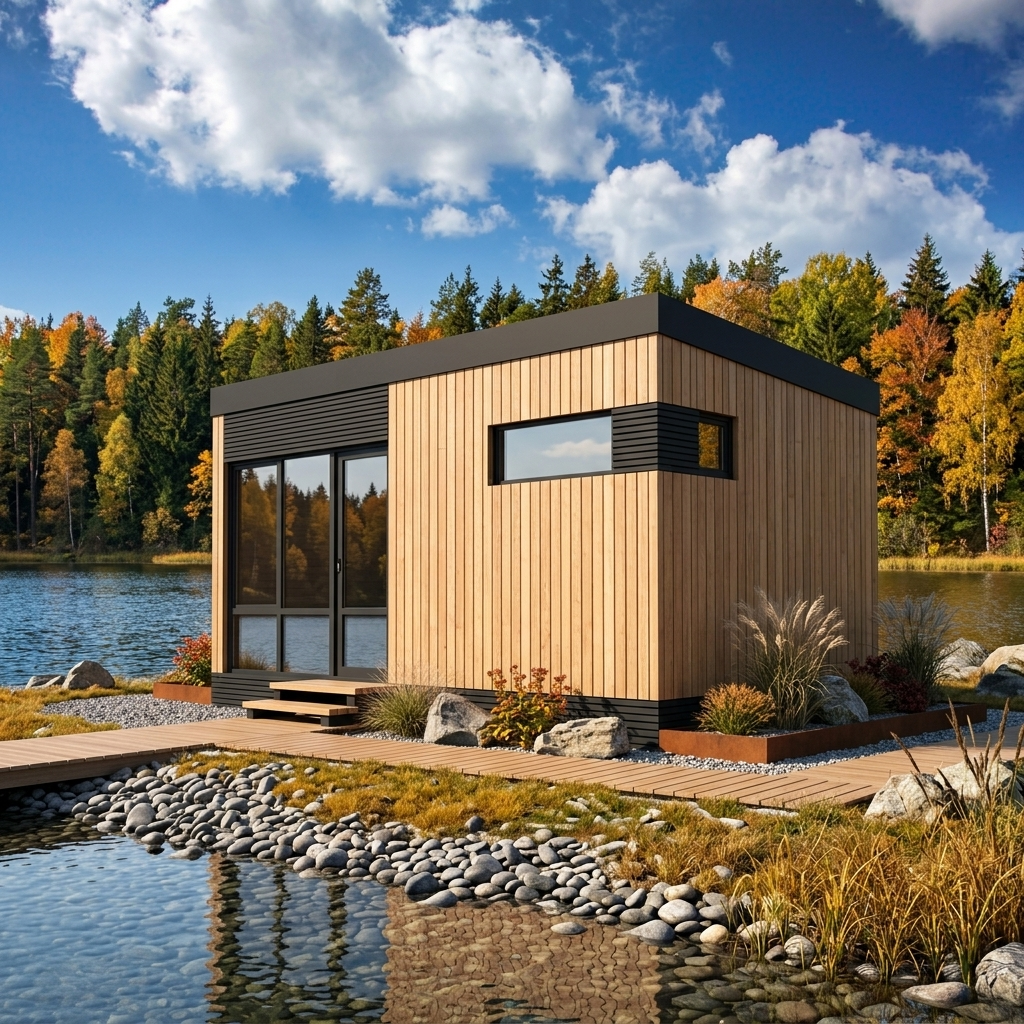

Особенность проекта - панорамное окно в комнате отдыха и большое окно в парной. Для отопления предусмотрено использование электрического тёплого пола. Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.
Отделка фасадов: вент. фасад из планкена + декоративные вставки из деревянных реек, профилированный лист (на заднем фасаде). Покрытие кровли - профилированный лист. Отделка цоколя деревянными рейками с зазором.

Архитектурные параметры бани М-63-15:

Внешние размеры: 6 х 3 м (по каркасу)
Размеры внутри: 5,8 х 2, 8 м (по каркасу)
Высота потолка - 2,3 - 2,55 м.
Фундамент: забивные ж/б сваи.
Несущая конструкция: деревянный каркас.
Каркас стен: из доски 50х100 мм.
Перекрёстное утепление стен: (мин. вата) толщиной 50 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х200 мм
Утепление стен и пола: 150 (минеральная вата).
Утепление кровли: 200 (минеральная вата).
Кровля: скатная с покрытием проф.листом.
Отделка фасадов: планкен
Отделка заднего фасада: профилированный лист.
Отделка интерьера: вагонка.

Состав проекта бани М-63-15:

Проект представляет из себя pdf-альбом (листы формата А4) и состоит из 2х разделов:
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).

Стоимость проекта бани М-63-15:

4000 рублей.

Ограждающие конструкции:

Наружные стены:

1. Наружная отделка (планкен / проф.лист).
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана (или плита Белтермо или Isoplaat толщиной 25 мм).
5. Стойки каркаса.
6. Утеплитель между стойками каркаса.
7. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
8. Контробрешетка.
9. Внутренняя отделка (вагонка).
пирог каркасной стены

Кровля:

1. Покрытие - профлист.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
5. Стропила.
6. Утеплитель (мин.вата) между стропилами.
7. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
8. Контробрешетка.
9. Внутренняя отделка (вагонка или имитация бруса).
пирог тёплого пола лаги

Полы:

1. Опорные доски.
2. Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
3. Утеплитель (мин. вата) между лагами.
4. Пароизоляционная плёнка.
5. Чёрный пол - фанера.
6. Утеплитель - экструдированный пенополистирол.
7. Фольга.
8. Цементно-песчаная армированная стяжка с уклоном к водоприёмному трапу (с контуром электрического тёплого пола).
9. Чистовое покрытие пола - керамогранит.

Ответы на часто задаваемые вопросы:

Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Можно ли внести в проект изменения?

Купить проект бани М-63-15

Если Вы хотите купить проект или задать вопросы — заполните контактную форму ниже или выберите удобный способ связи:
+7 977 268 04 53
+7 977 268 04 53
novikov-architect@mail.ru
