Проект каркасной мастерской / хозблока 4х6,5 м (М-6540)
Архитектор: Дмитрий Новиков | 2025 г.
Типовой проект
Типовой проект каркасной мастерской М-6540. Также её можно использовать в качестве хозблока для хранения различного инвентаря и техники. Размеры мастерской снаружи по каркасу 6,5 на 4 метра. Длина мастерской (а также вход с торца) позволяет хранить в ней пиломатериалы длиной 6 м.
Мастерская спроектирована по каркасной технологии (из обрезных пиломатериалов), утеплённая, всесезонная. Толщина каркаса и утепления стен - 150 мм. Фундамент - свайно-винтовой. Возможно использование другого типа фундамента, исходя из геологии грунта участка.
Дизайн фасадов мастерской в скандинавском стиле: вентилируемый фасад из имитации бруса. Внутри стены и потолок мастерской отделаны плитами ОСП. Покрытие кровли - проф.лист.
Архитектурные параметры мастерской М-6540:

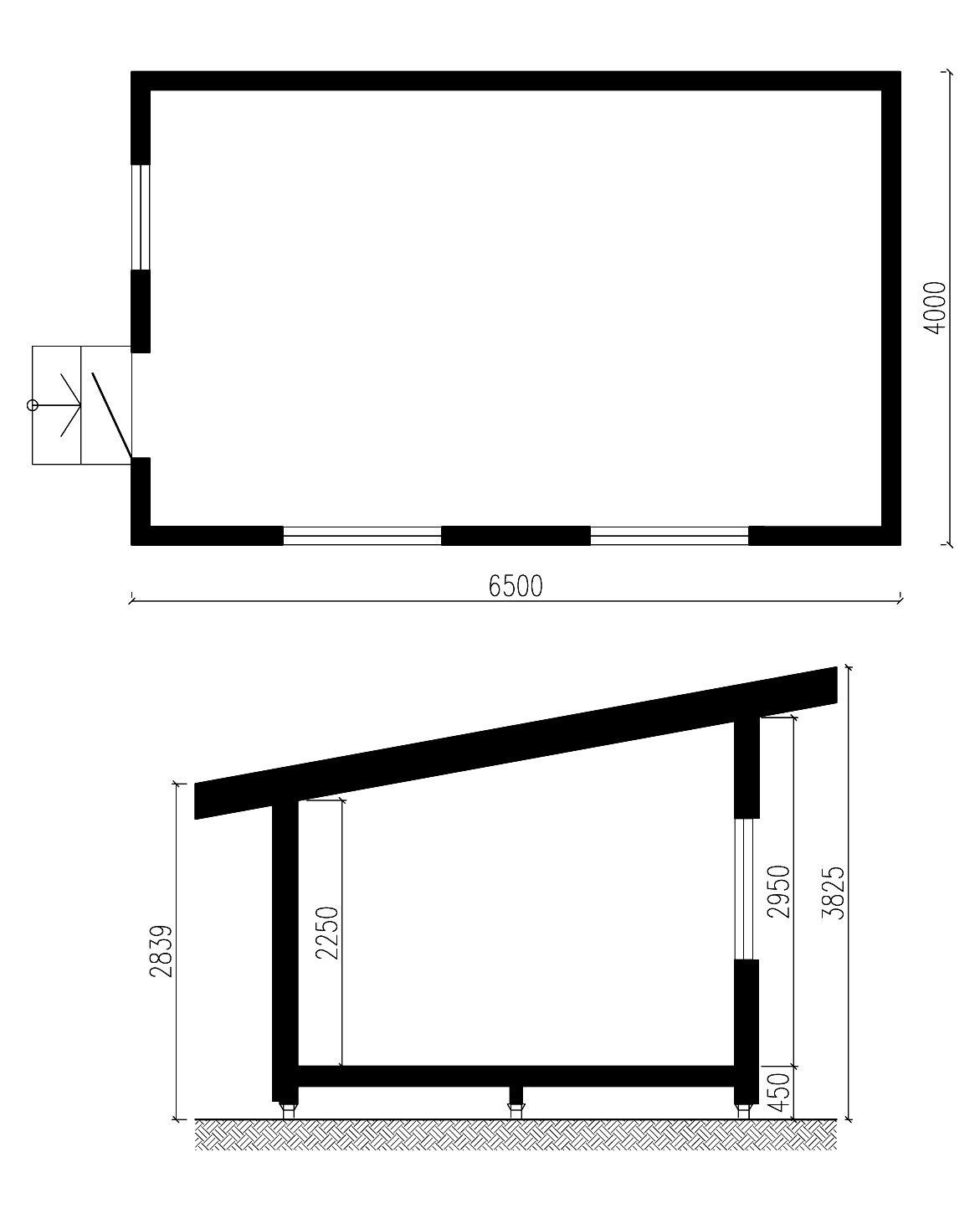

Внешние размеры: 6,5 х 4 м (по каркасу)
Размеры внутри: 6,2 х 3, 7 м (по каркасу)
Высота потолка - 2,25 - 2,95 м.
Фундамент: свайно-винтовой.
Несущая конструкция: деревянный каркас.
Стены: из доски 50х150 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х200 мм.
Утепление: мин.вата 150 мм.
Кровля: односкатная, утеплённая, с покрытием из проф.листа.
Отделка фасада: имитация бруса.
Отделка интерьера: ОСП.
Состав проекта мастерской М-6540:

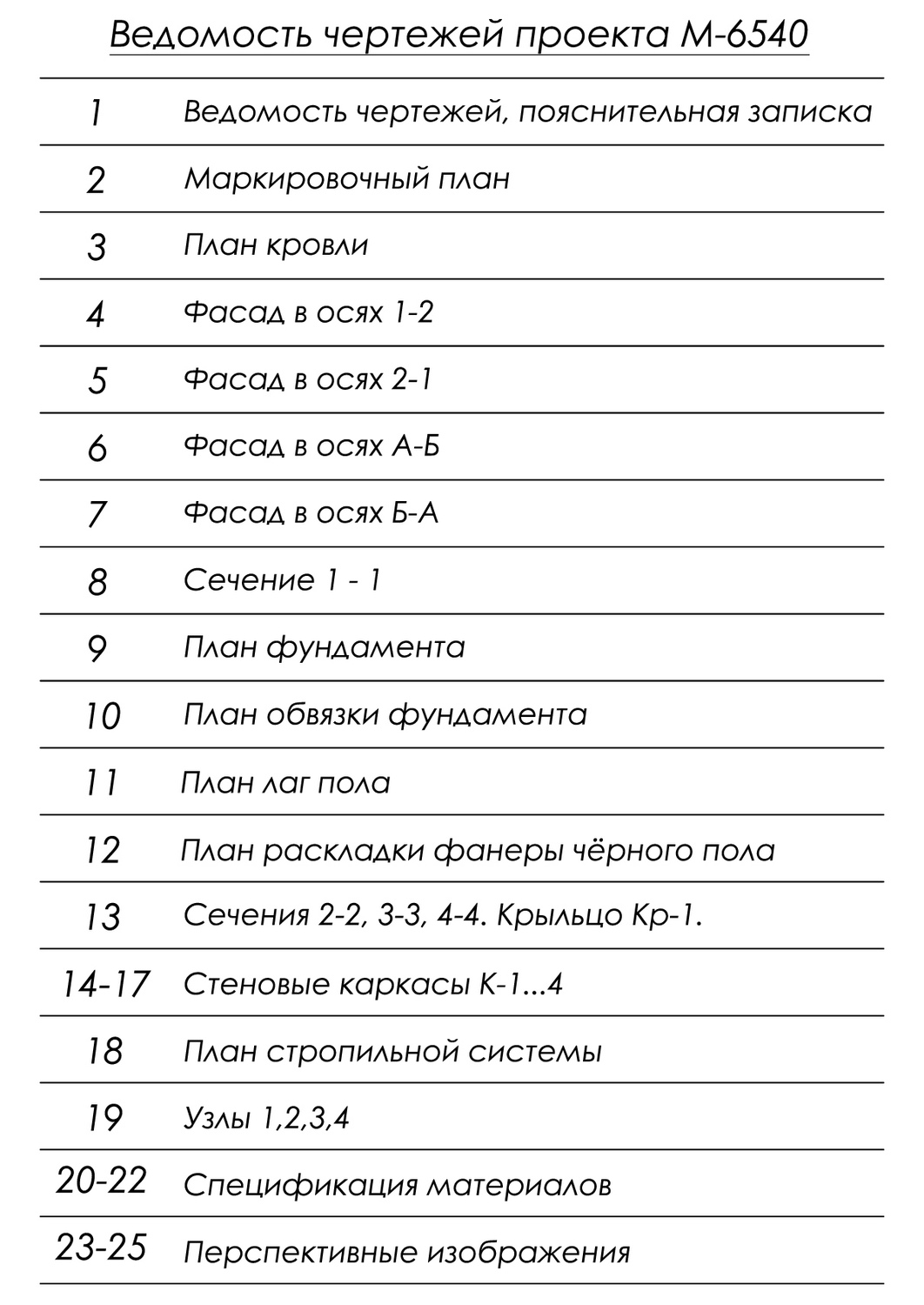

Проект представляет из себя pdf-альбом (38 листов формата А4):

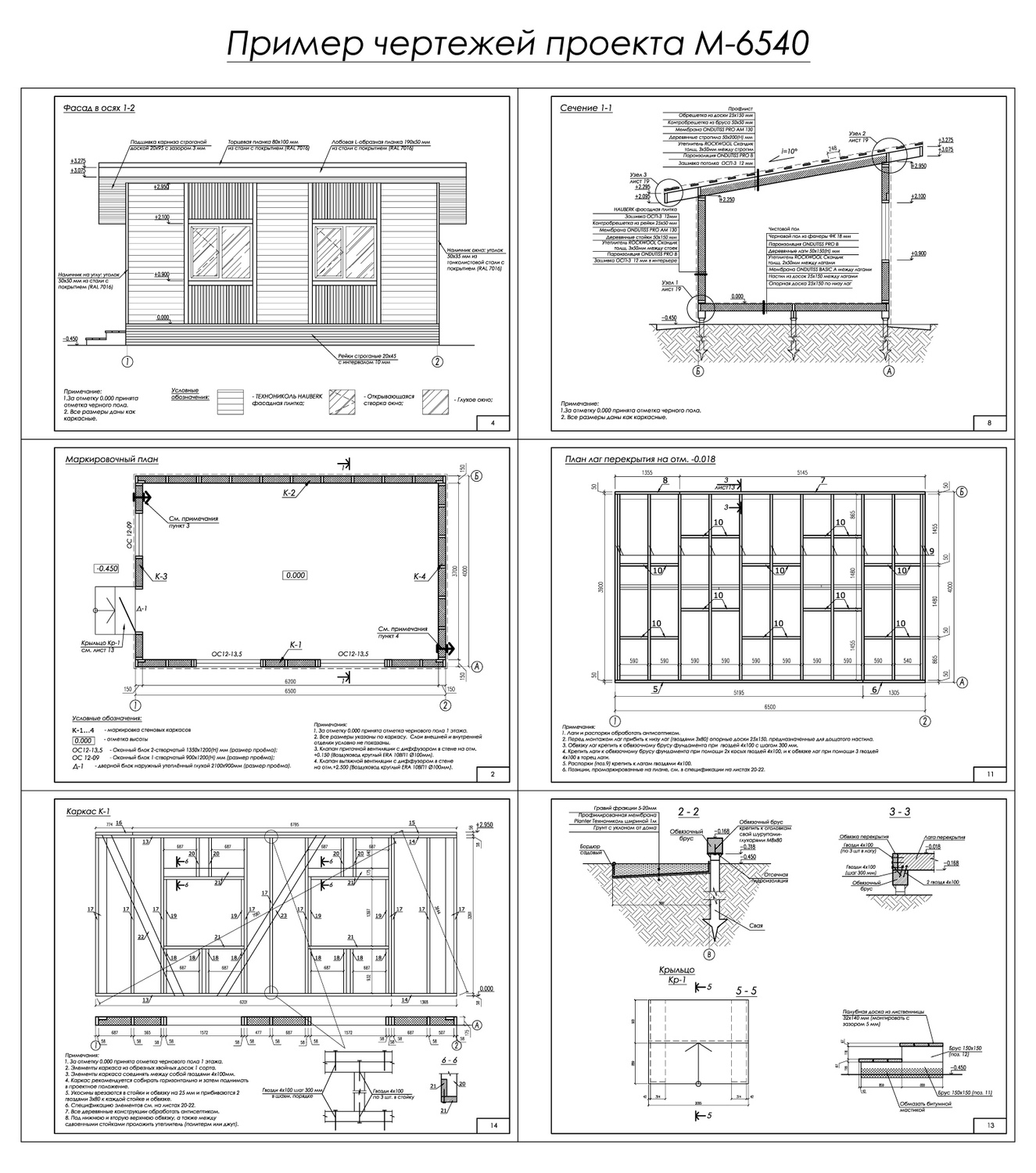

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов.
4. Оптимизация раскроя пиломатериалов.
Ограждающие конструкции:

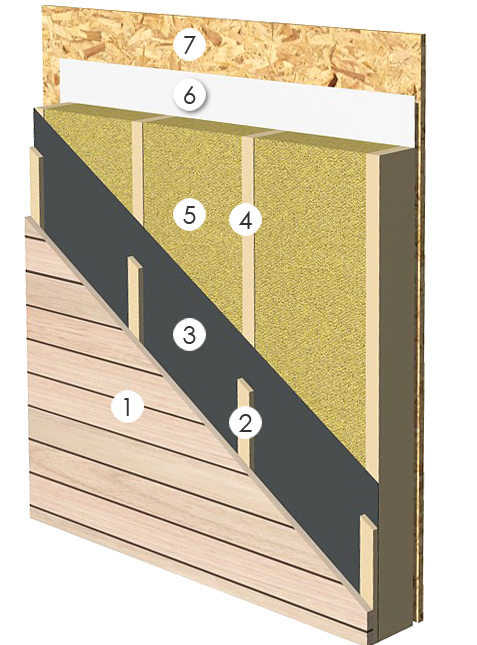

Наружные стены:
1. Наружная отделка (имитация бруса).
2. Контробрешетка.
3. Ветрозащитная мембрана.
4. Стойки каркаса.
5. Утеплитель между стойками.
6. Пароизоляционная плёнка.
7. Внутренняя отделка (ОСП).
Пол:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Чёрный пол - фанера.
8. Чистовое покрытие пола (опционально).

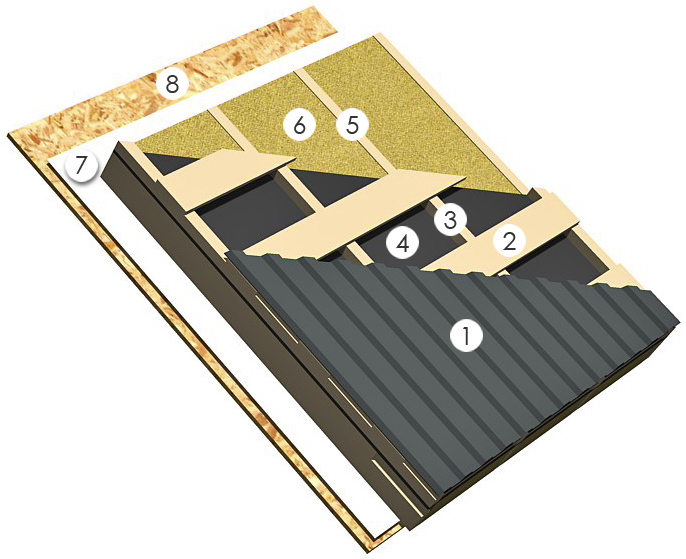

Кровля:
1. Покрытие - профлист.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана.
5. Стропила.
6. Утеплитель (мин.вата).
7. Пароизоляция.
8. Внутренняя отделка (ОС).
Ответы на часто задаваемые вопросы:
Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Есть ли в проекте инструкция по строительству?
Можно ли внести в проект изменения?
Купить проект каркасной мастерской М-6540 на WiLDBERRiES
Цена: 3000 руб.
После нажатия на кнопку "Купить проект", вы будете перенаправлены на сайт Wildberries Цифровой. После оплаты товара на сайте Wildberries Цифровой в разделе "Покупки" можно скачать проект.
