Проект навеса для 2 автомобилей с плоской кровлей (АН-56)

Типовой проект современного навеса на 2 автомобиля с плоской кровлей (АН-56). Размеры стоянки  6,6 х 5,4 м.
Автонавес спроектирован по  технологии  фахверк из сухого строганого дерева (ригели большого пролёта из клееного бруса). Фундамент в проекте представлен 2х типов на выбор - буронабивные ж/б сваи ТИСЭ и свайно-винтовой. Покрытие автостоянки из брусчатки (или тротуарной плитки) на гравийно-песчаном основании. Кровля малоуклонная с покрытием рулонной гидроизоляцией Технониколь и организованным наружным водостоком.

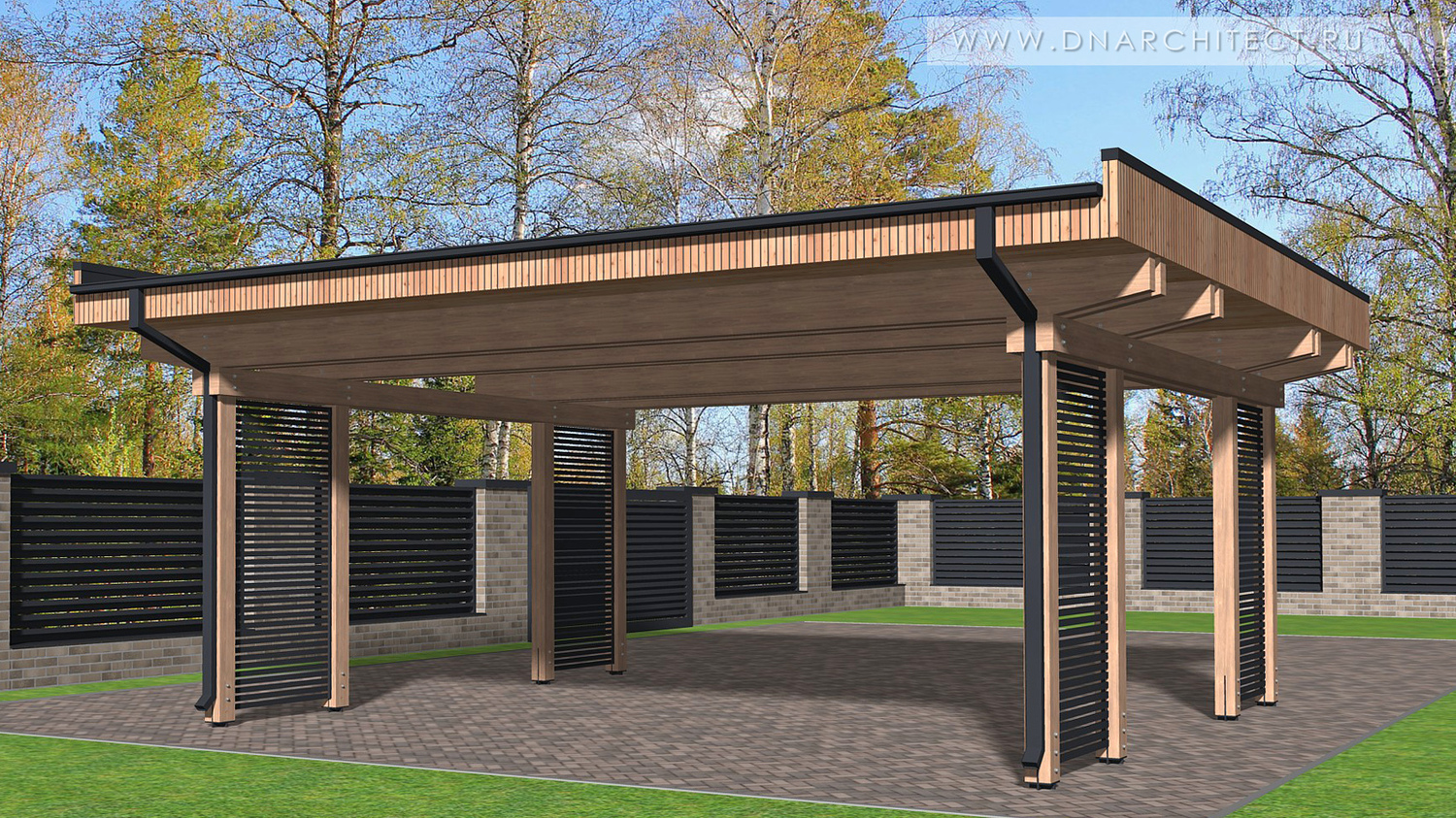

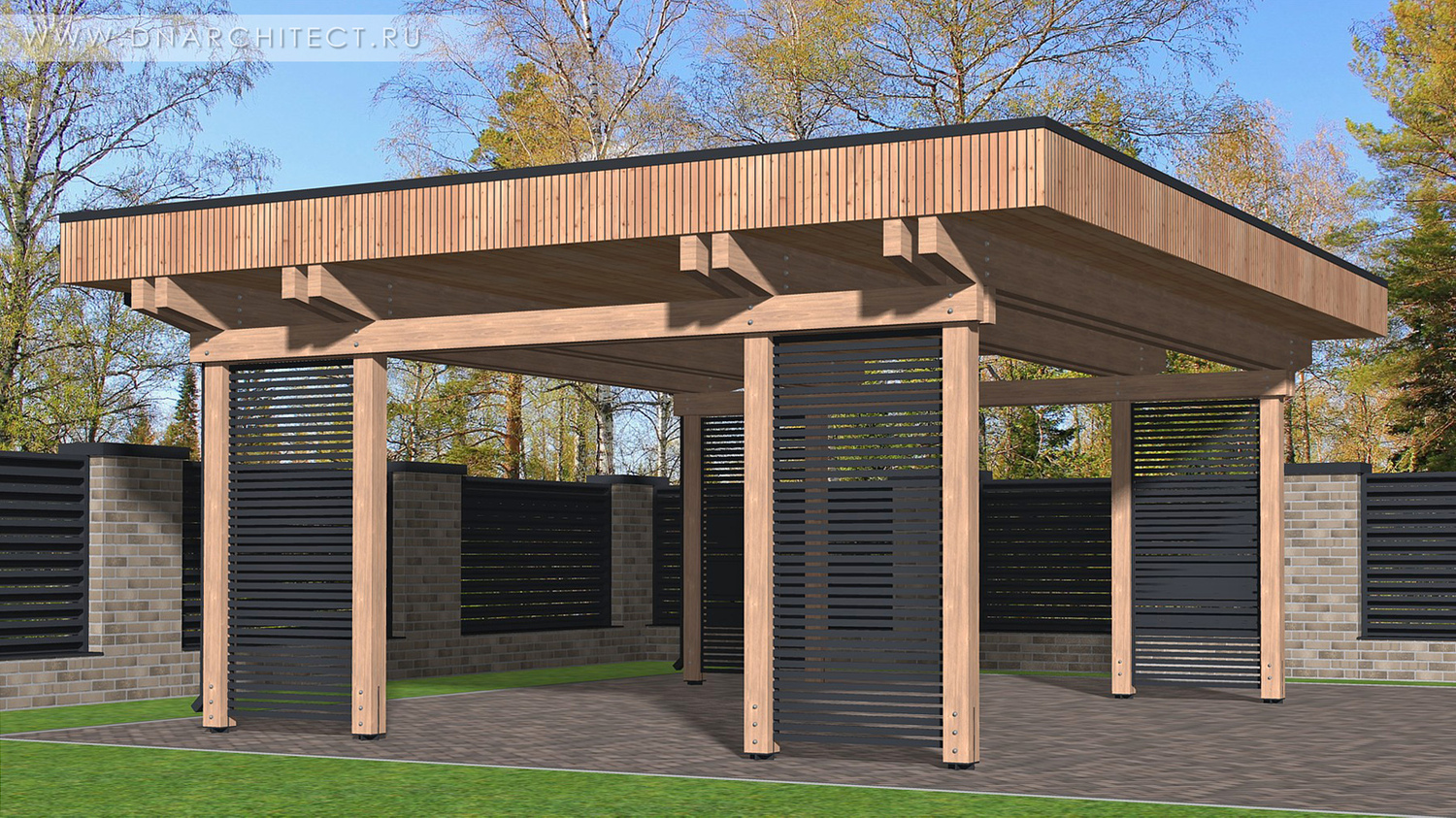

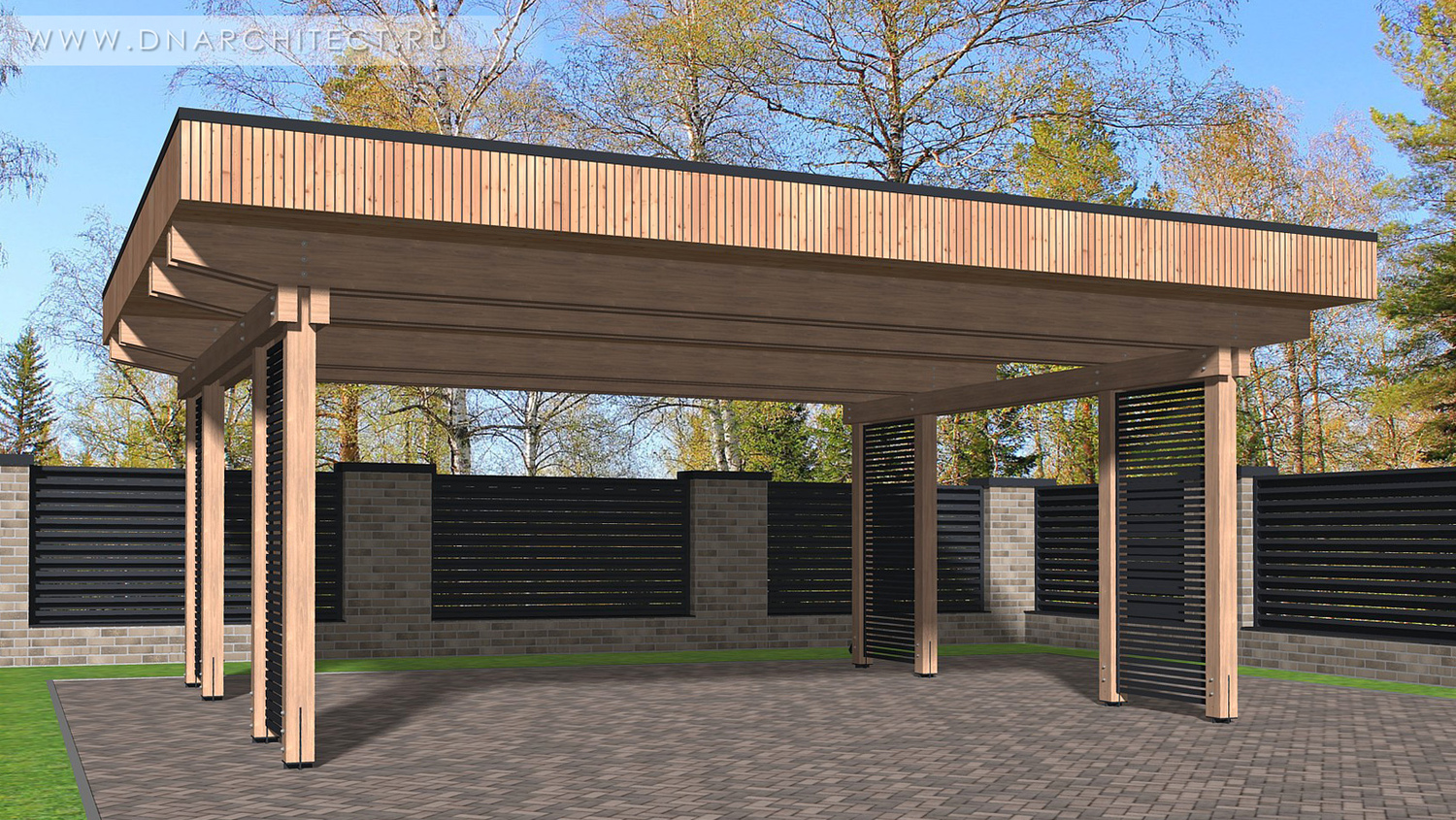

Дизайн  навеса  в современном  стиле скандинавский минимализм. В отделке фриза используется деревянная рейка. Тажке из рейки выпонены экраны между стойками навеса.

Архитектурные параметры проекта АН-56:

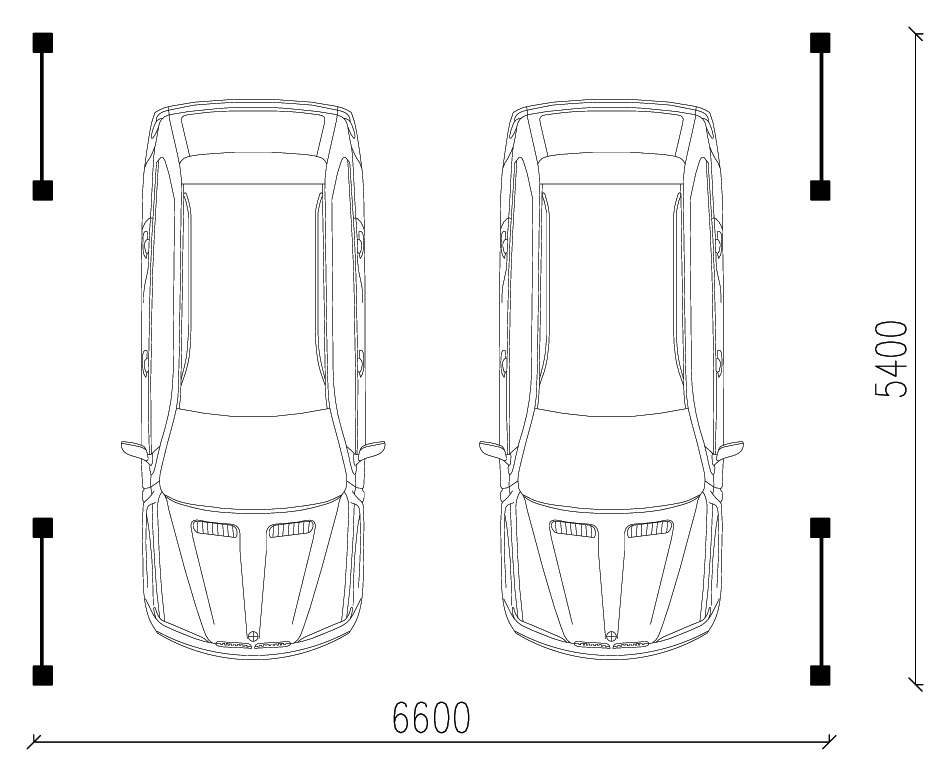

Внешние размеры: 5,4 х 6,6 м (по каркасу)
Высота стоянки: 2,65 м.
Фундамент 2х типов на выбор:  буронабивные ж/б сваи ТИСЭ
и свайно-винтовой.
Несущая конструкция: деревянный каркас / фахверк.
Стойки: сухой строганый брус 140х140 мм.
Ригели поперечные: сухой строганый брус 90х190 мм.
Ригели продольные: клееный брус.
Перекрытие: по лагам из доски 50х150 мм.
Кровля: односкатная с покрытием гидроизоляцией Техноэласт Соло РП.
Отделка фриза: деревянные рейки.
Экраны между стойками: из деревянных реек.

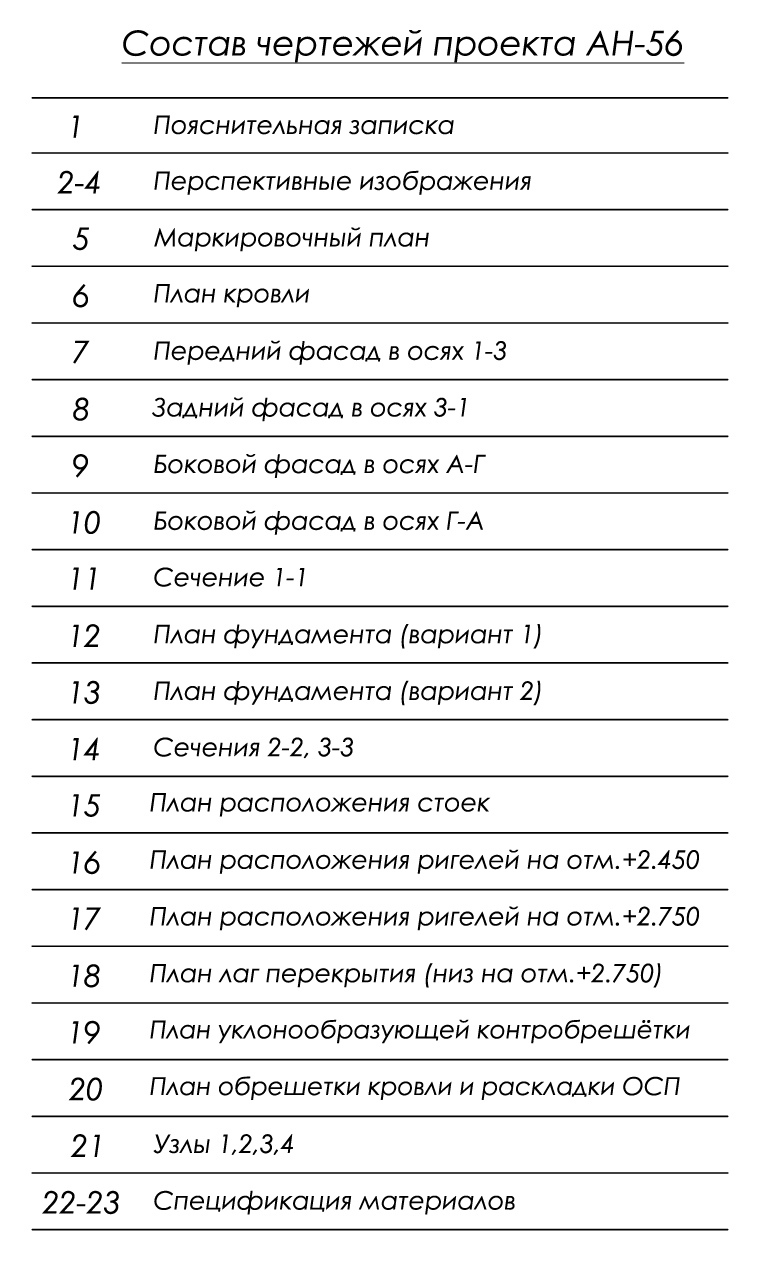

Состав проекта автонавеса АН-56:
Проект представляет из себя pdf-альбом (листы формата А4):
1. Архитектурные чертежи - раздел АР (маркировочный и размерный планы, план кровли, фасады, разрезы, 3д-визуализация фасадов, узлы и детали).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов и крепёжных элементов.
4. Таблицы оптимизации раскроя пиломатериалов.
