Проект навеса для автомобиля с хозблоком 5,4х6 м (АН-65)

Типовой проект современного навеса для автомобиля с хозблоком с плоской кровлей (АН-65). Размеры стоянки  4 х 5,4 м; размеры хозблока (снаружи по каркасу) 2 х 5,4 м.
Автонавес и хозблок спроектированы по  технологии  фахверк. Заполнение стен хозблока - деревянный каркас (без утепления). Фундамент - свайно-винтовой. Покрытие автостоянки из брусчатки (или тротуарной плитки) на гравийно-песчаном основании. Кровля малоуклонная с покрытием рулонной гидроизоляцией Технониколь и организованным наружным водостоком.
Дизайн  навеса  в современном  стиле скандинавский минимализм. Фасад хозблока из деревянной рейки на основании из ОСП.

Архитектурные параметры проекта АН-65:

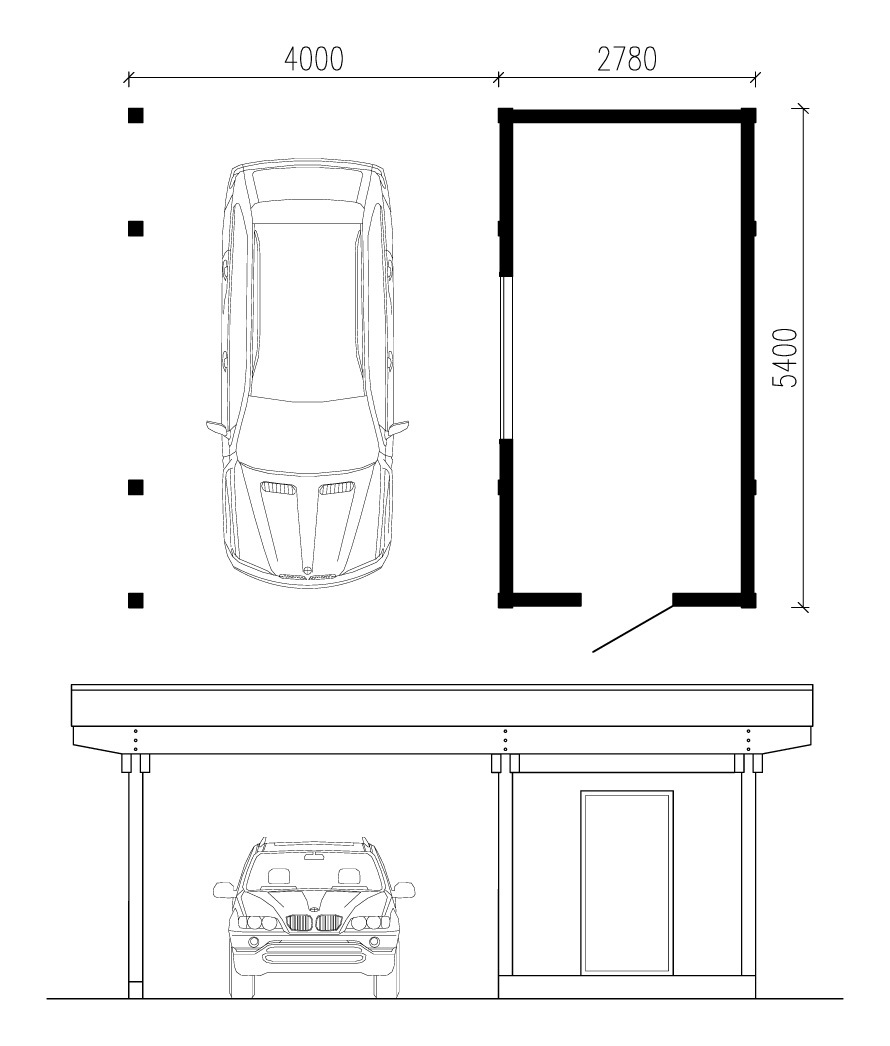

Внешние размеры: 5,4 х 6 м (по каркасу)
Размеры стоянки: 5,4 х 4 м.
Размеры хозблока: 5,4 х 2 м.
Высота стоянки: 2,65 м.
Высота потолка хозблока - 2,4 м.
Фундамент:  свайно-винтовой.
Несущая конструкция: деревянный каркас / фахверк.
Пол хозблока: по лагам из доски 50х150 мм.
Перекрытие: из доски 50х200 мм.
Утепление: отсутствует.
Кровля: односкатная с покрытием гидроизоляцией Техноэласт Соло РП.
Отделка фасада хозблока: деревянные рейки.
Отделка интерьера хозблока: вагонка.

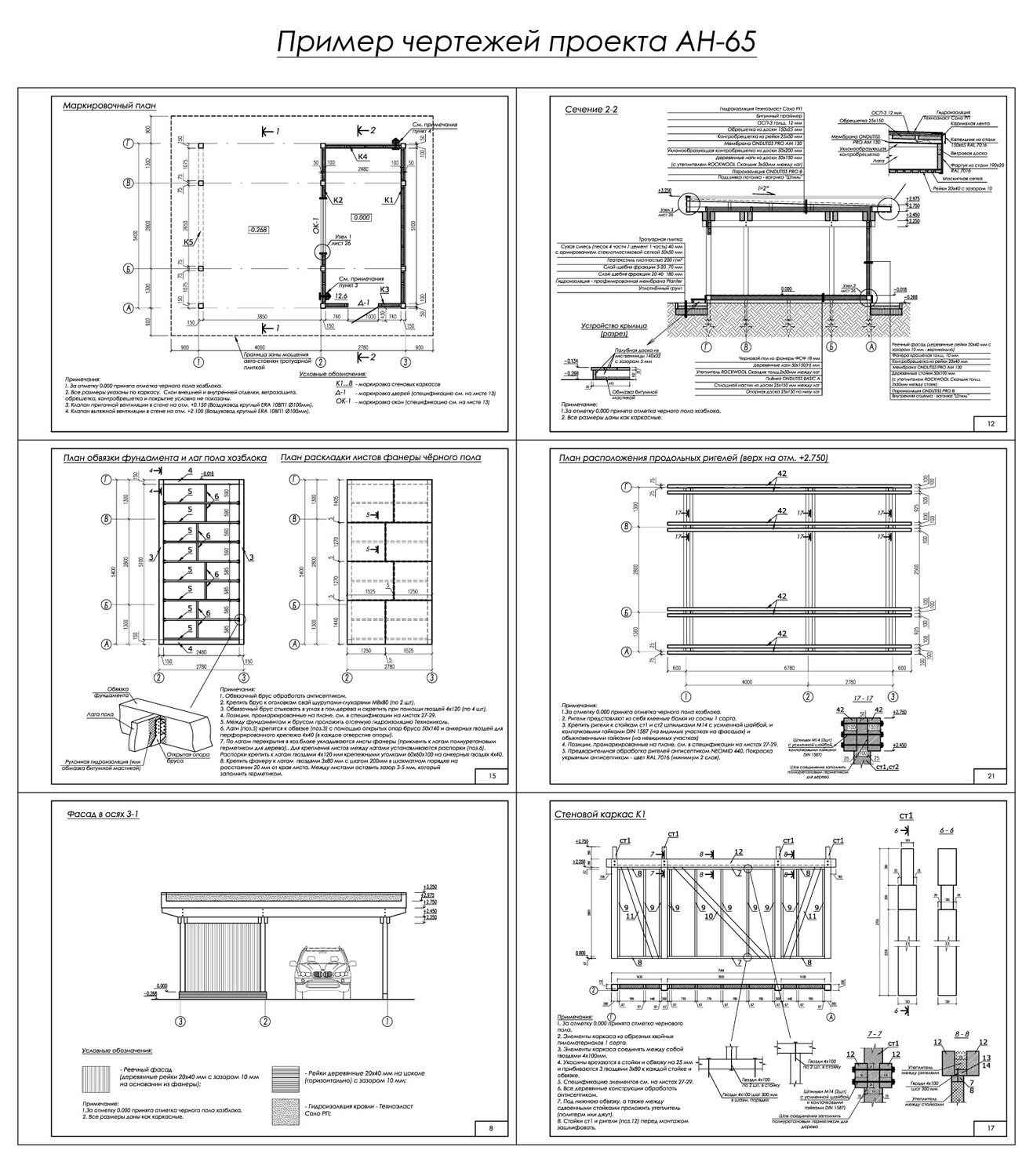

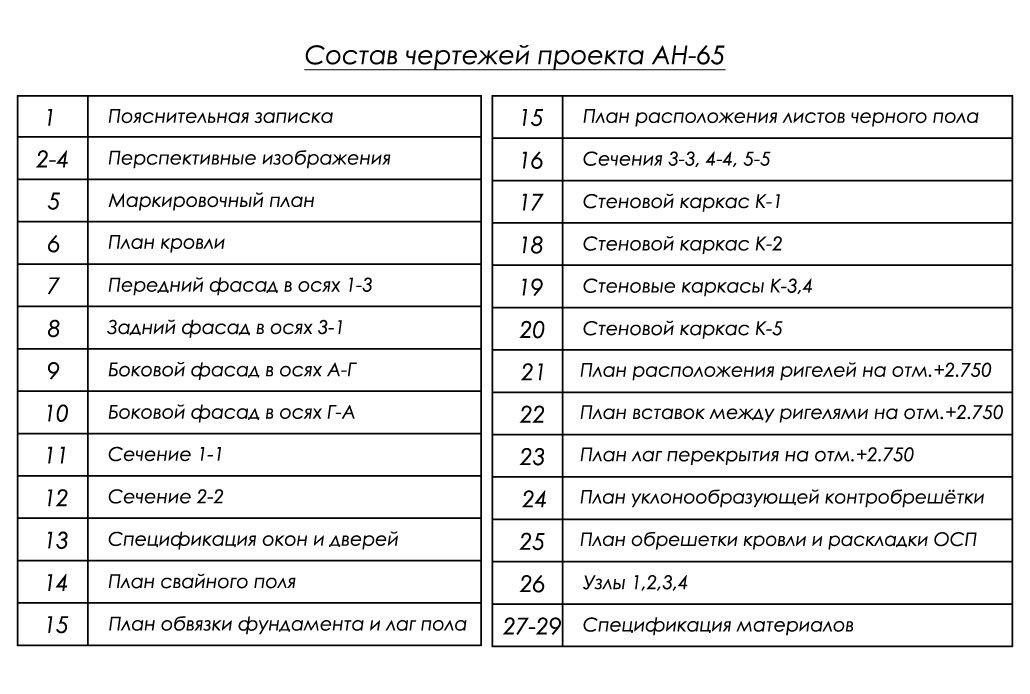

Состав проекта автонавеса АН-65:
Проект представляет из себя pdf-альбом (листы формата А4):
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов и крепёжных элементов.
4. Таблицы оптимизации раскроя пиломатериалов.
