Проект навеса для автомобиля с хозблоком 4,2х9 м (АН-49)

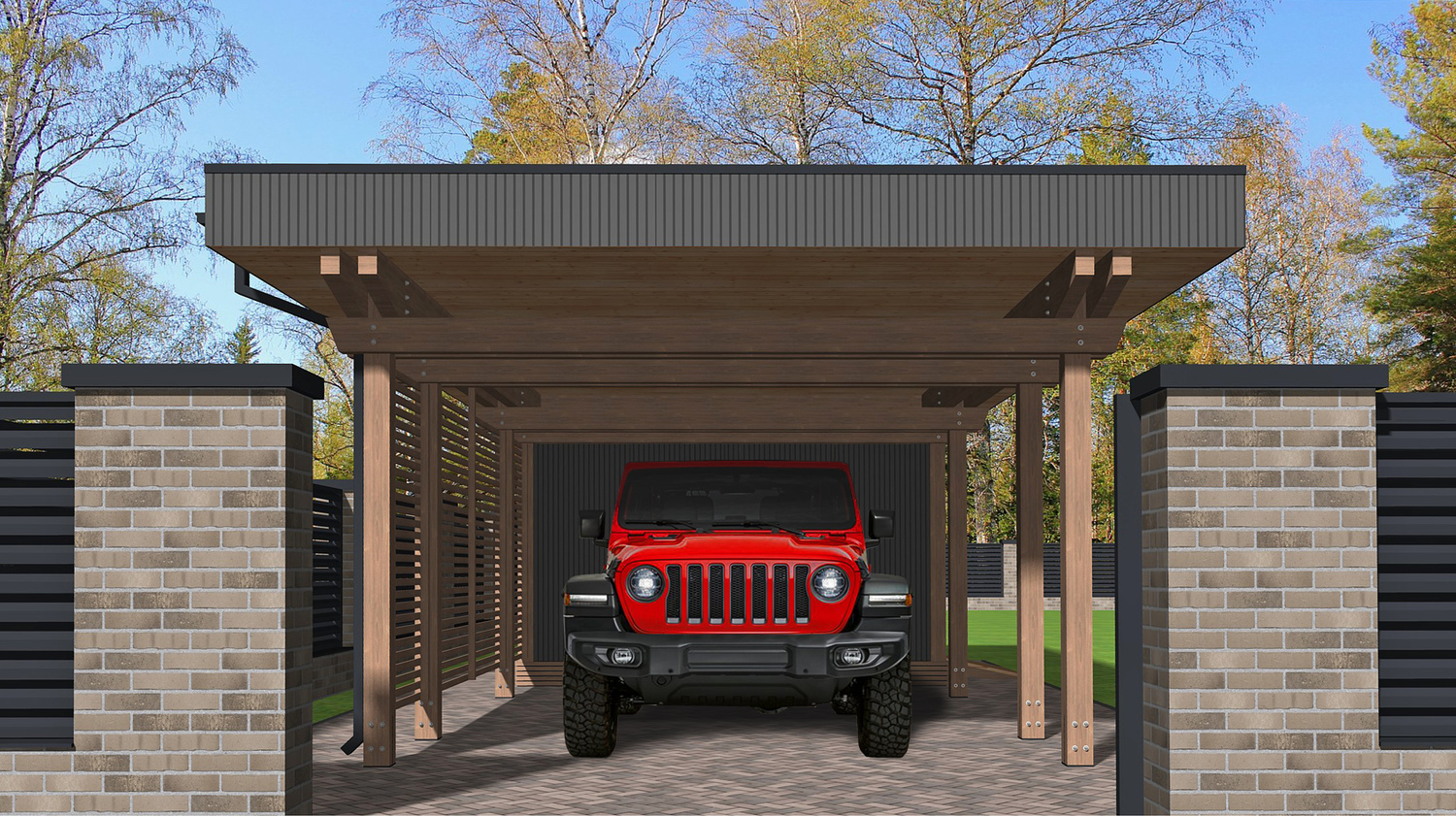

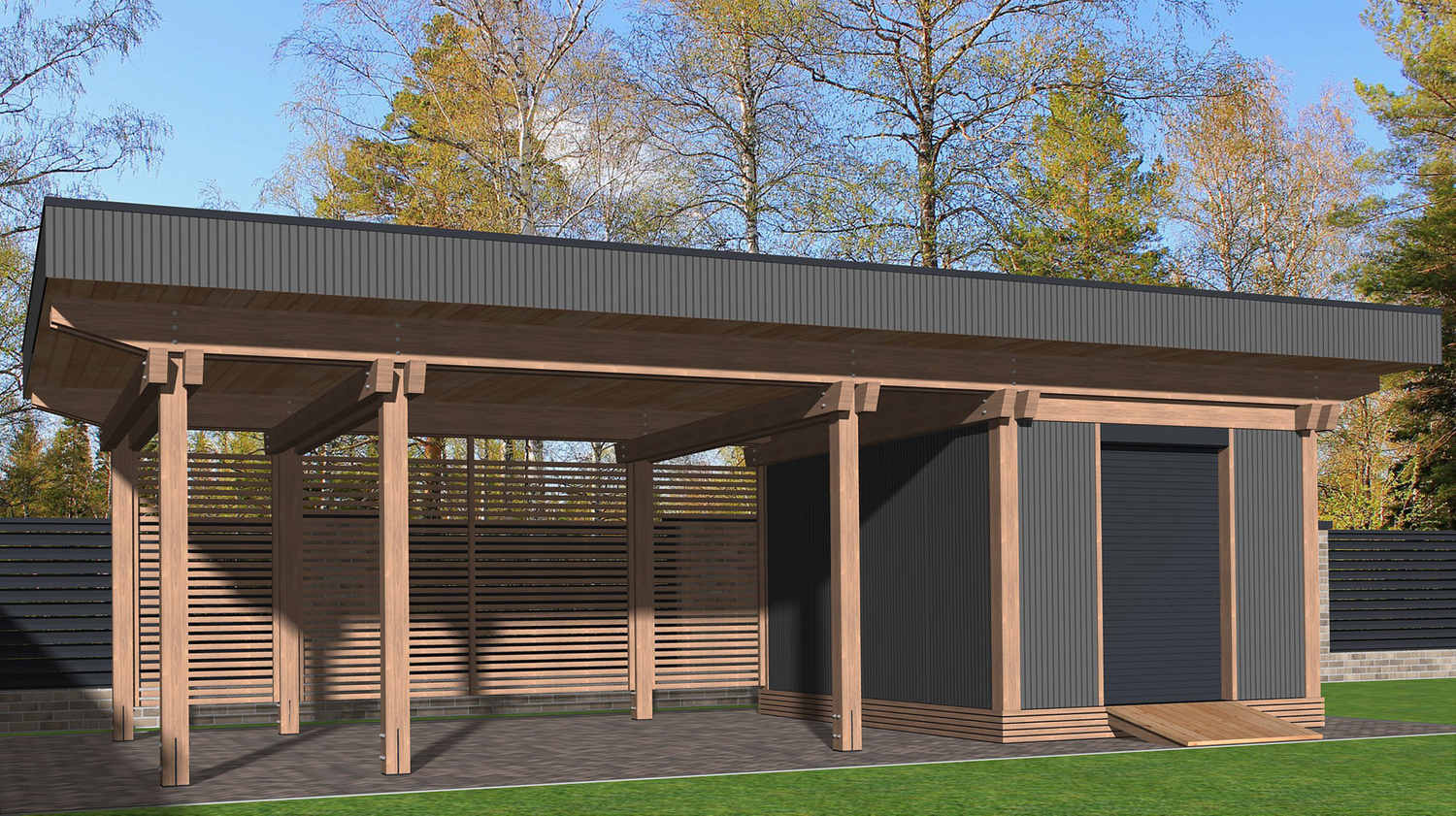

Типовой проект современного навеса для автомобиля с хозблоком с плоской кровлей (АН-49). Размеры стоянки  4,2 х 6 м; размеры хозблока (снаружи по каркасу) 4,2 х 3 м.
Автонавес рассчитан на один автомобиль и предназначен для защиты его от солнца и осадков. Спроектирован по  технологии  фахверк. Заполнение стен хозблока - деревянный каркас (с утеплением). Фундамент - свайно-винтовой. Покрытие автостоянки из брусчатки (или тротуарной плитки) на гравийно-песчаном основании. Кровля малоуклонная с покрытием рулонной гидроизоляцией Технониколь и организованным наружным водостоком.

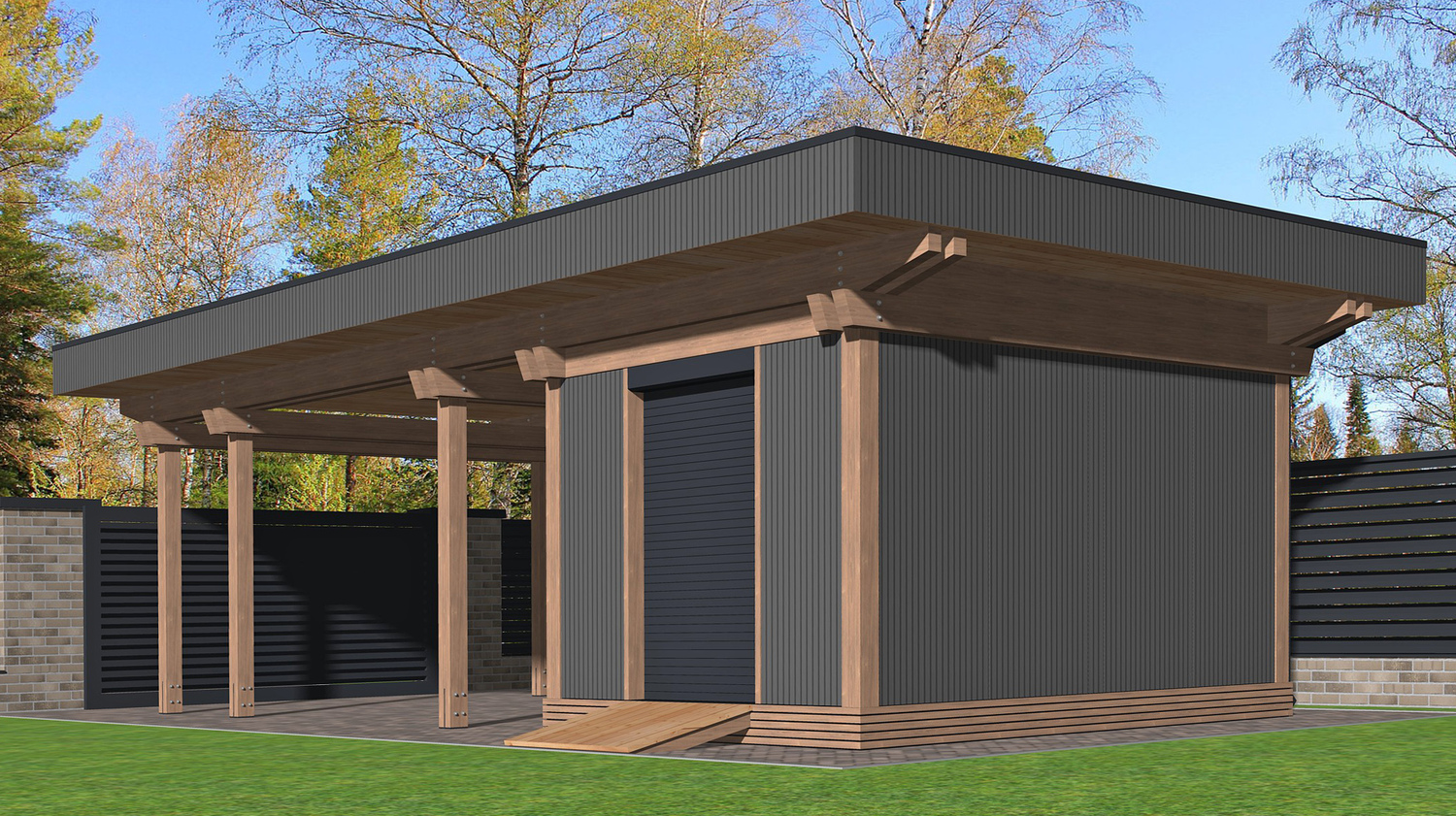

Дизайн  навеса  в современном  стиле скандинавский минимализм. Отделка фасадов хозблока представляет собой вентилируемый фасад из линеарных фиброцементных панелей. На рынке сегодня представлено множество видов таких панелей. Можно подобрать другой цвет (панели окрашиваются в массе), другую текстуру (линеарные или гладкие, с текстурой штукатурки или гладкие полированные).

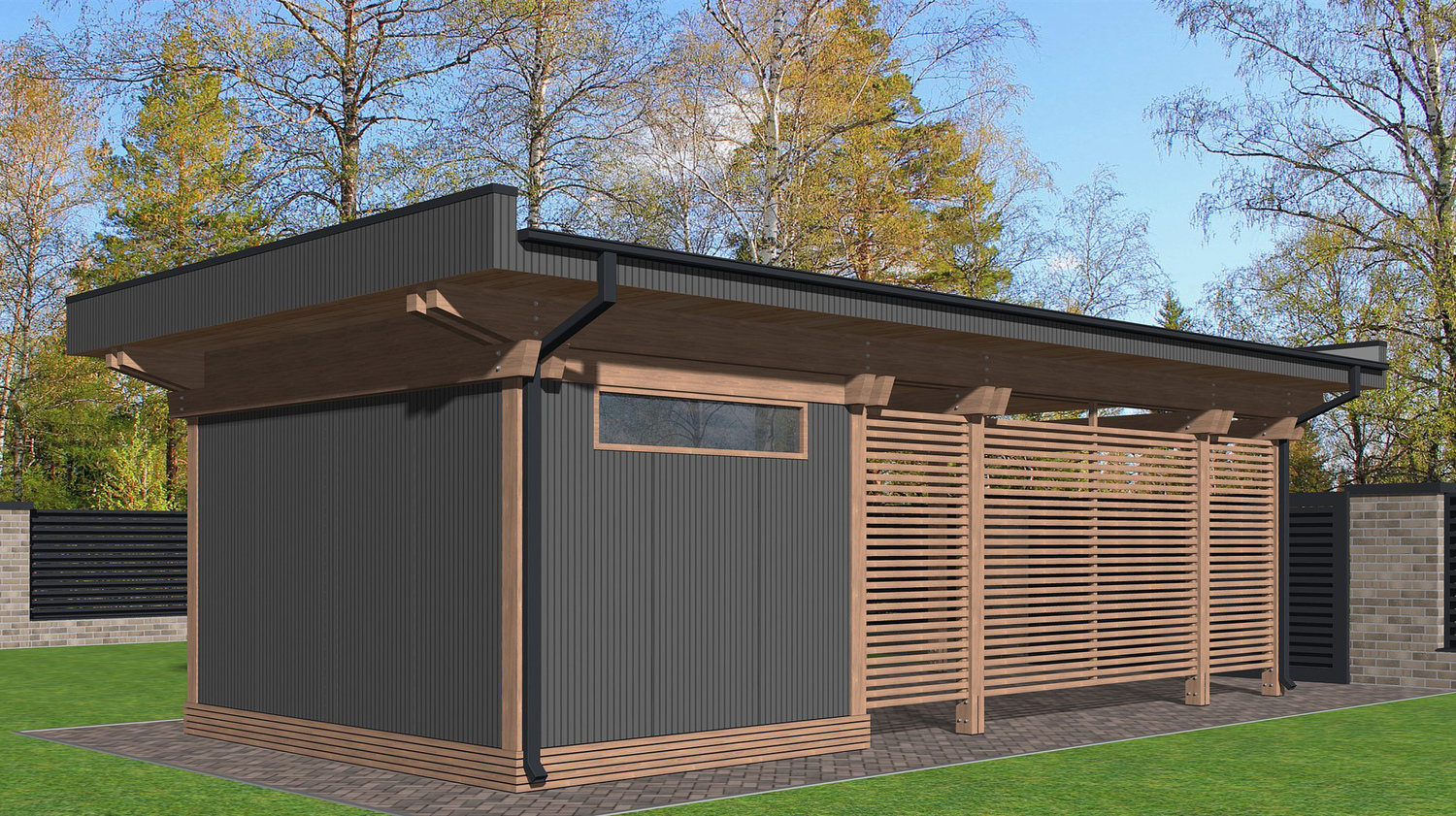

В качестве двери в хозблок в проекте используются рольставни. Ширина дверного проема 1,3 метра. Перед входом предусмотрен пандус. На противоположенной стене хозблока сделано окно для освещения внутреннего пространства.

Архитектурные параметры проекта АН-49:

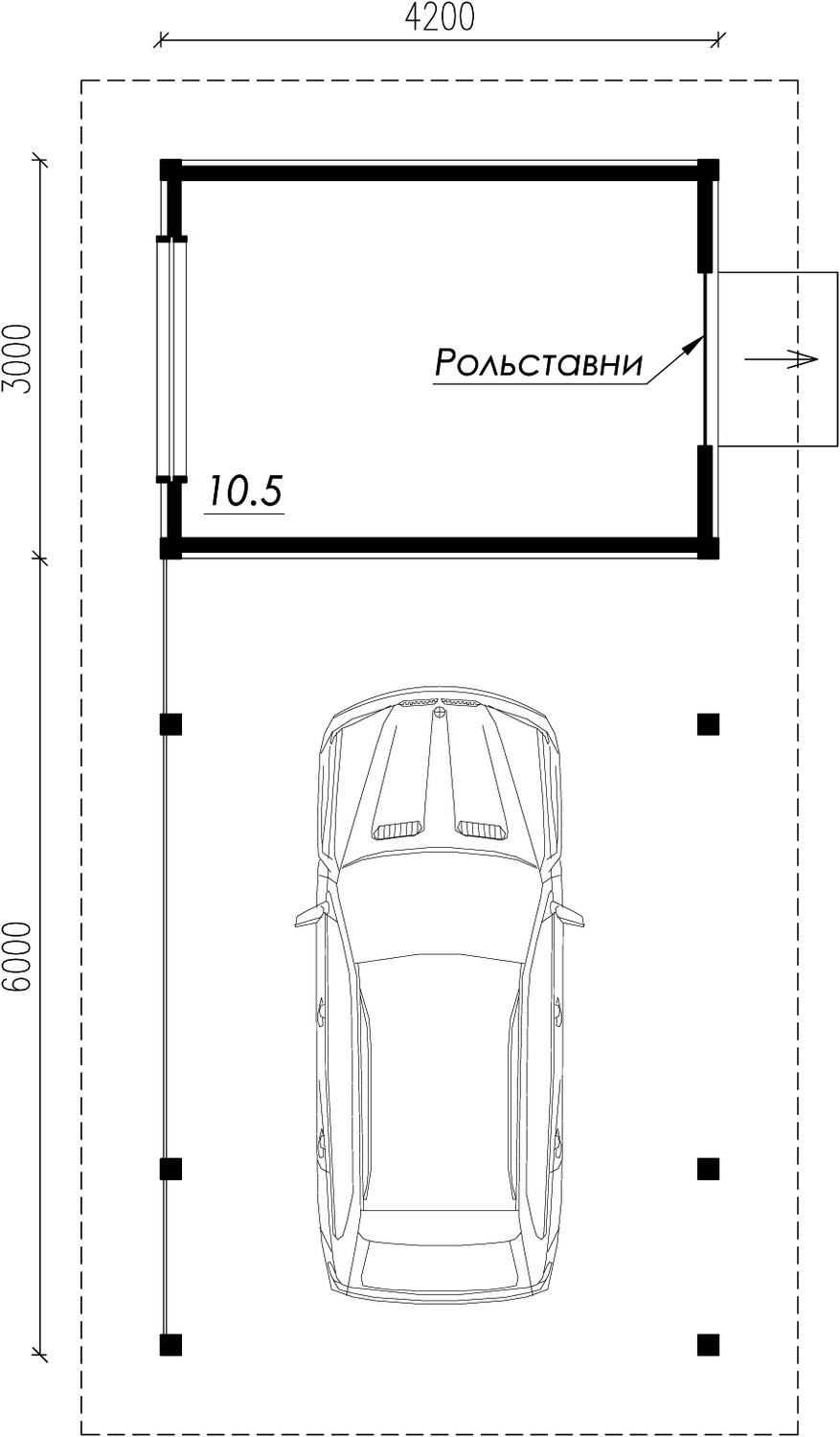

Внешние размеры: 9 х 4,2 м (по каркасу)
Размеры стоянки: 6 х 4,2 м.
Размеры хозблока: 3 х 4,2 м.
Максимальный размер по кровле: 10,3 х 5,6 м
Высота стоянки (от земли до ригелей): 2,5 м.
Высота потолка хозблока - 2,7 м.
Фундамент:  свайно-винтовой.
Несущая конструкция: деревянный каркас / фахверк.
Стены хозблока: из доски 50х100 мм.
Пол хозблока: по лагам из доски 50х150 мм.
Перекрытие: из доски 50х150 мм.
Продольные ригели: из клееных балок 100х300 мм.
Утепление стен и пола: мин.вата толщиной 100 мм.
Утепление потолка: мин.вата толщиной 150 мм.
Кровля: односкатная с покрытием гидроизоляцией Техноэласт Соло РП.
Отделка фасада хозблока: фиброцементные панели.
Отделка интерьера хозблока: вагонка.

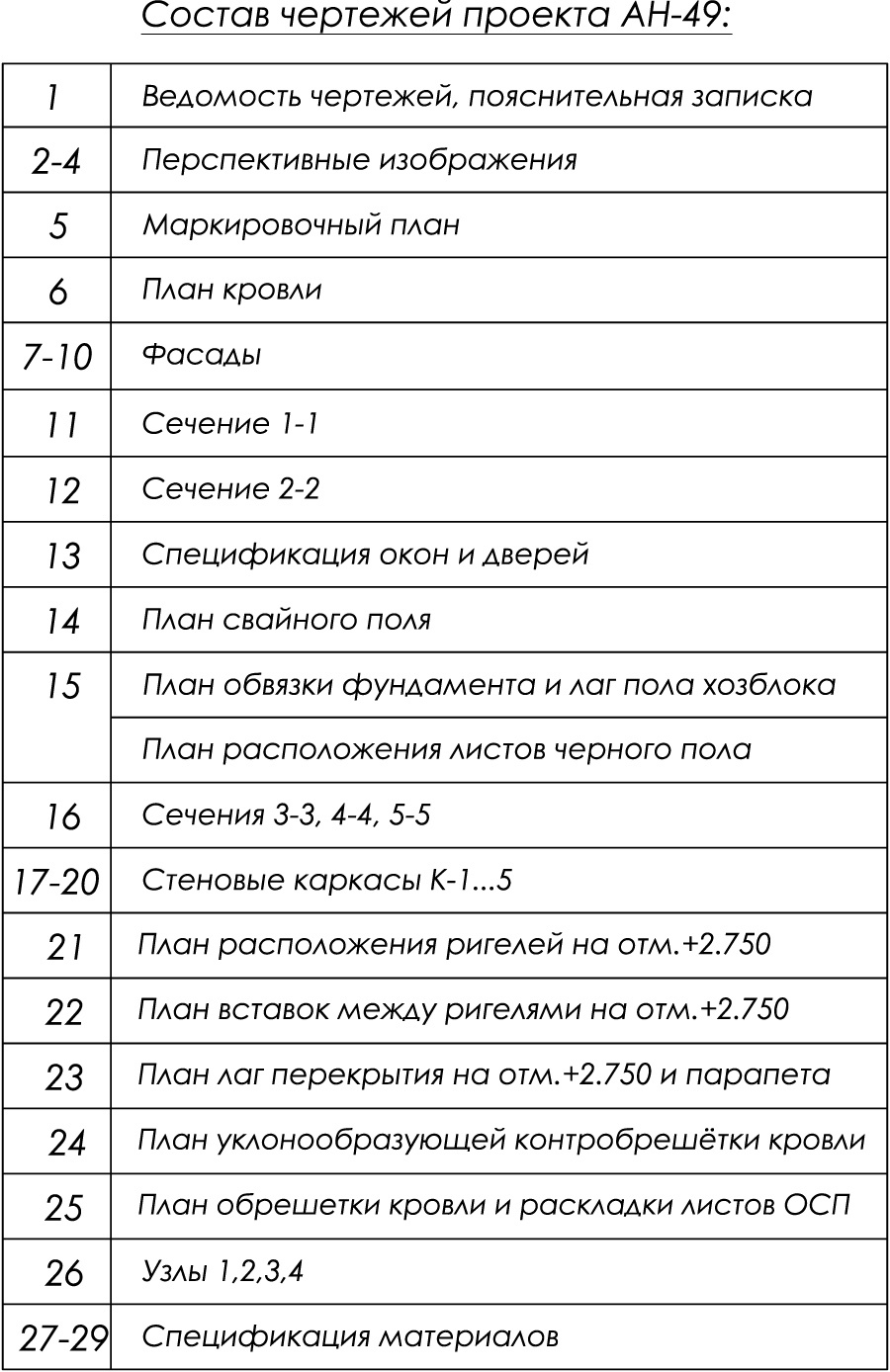

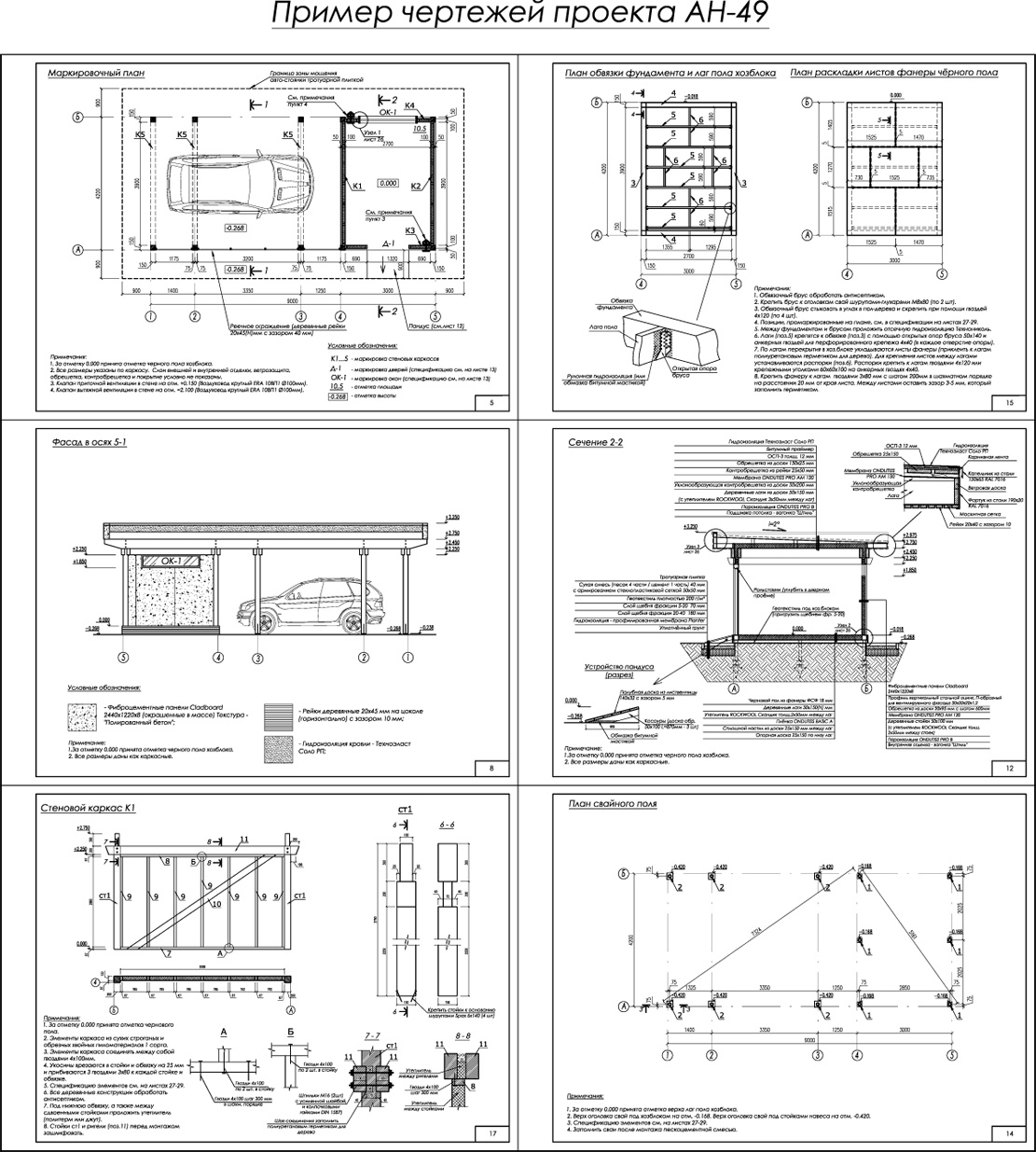

Состав проекта автонавеса АН-49:
Проект представляет из себя pdf-альбом (листы формата А4):
1. Архитектурные чертежи - раздел АР (маркировочный план с размерами, план кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, необходимые узлы и детали).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов и крепёжных элементов.
4. Таблицы оптимизации раскроя пиломатериалов.
