Проект навеса на 2 автомобиля с хозблоком 5,4х9 м (АН-95)

Архитектор: Дмитрий Новиков | 2025 г.
Типовой проект
проект навеса автомобиля
навес на 2 автомобиля
современный автонавес с хозблоком
авто-навес с хозблоком

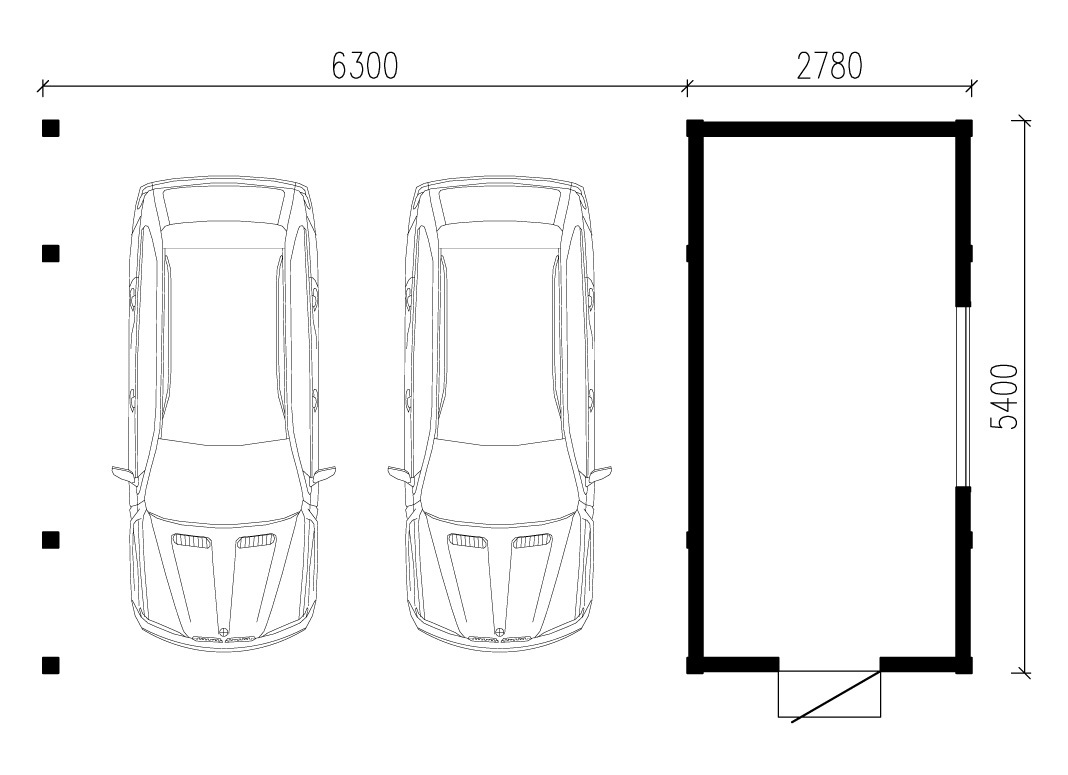

план каркасной бытовки

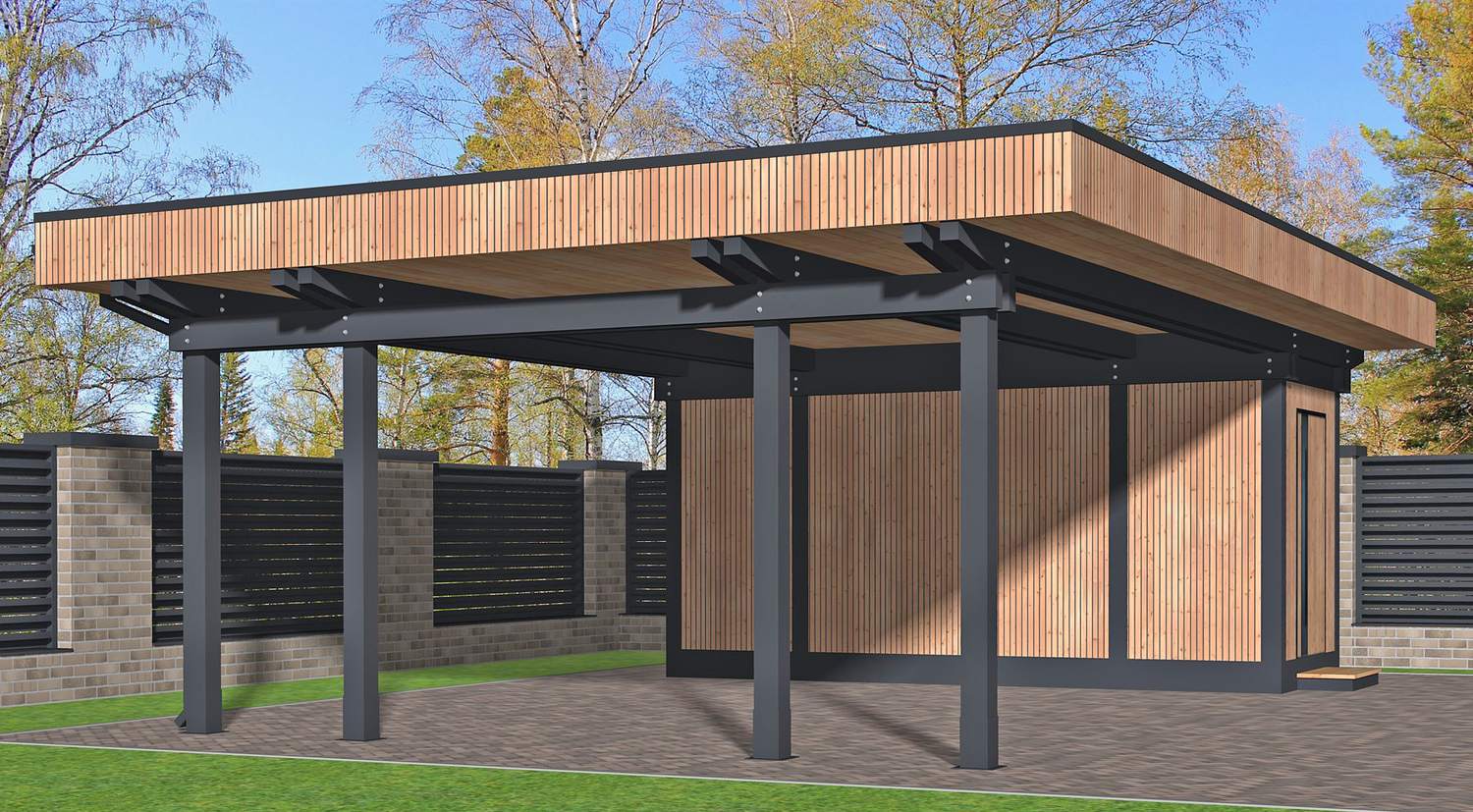

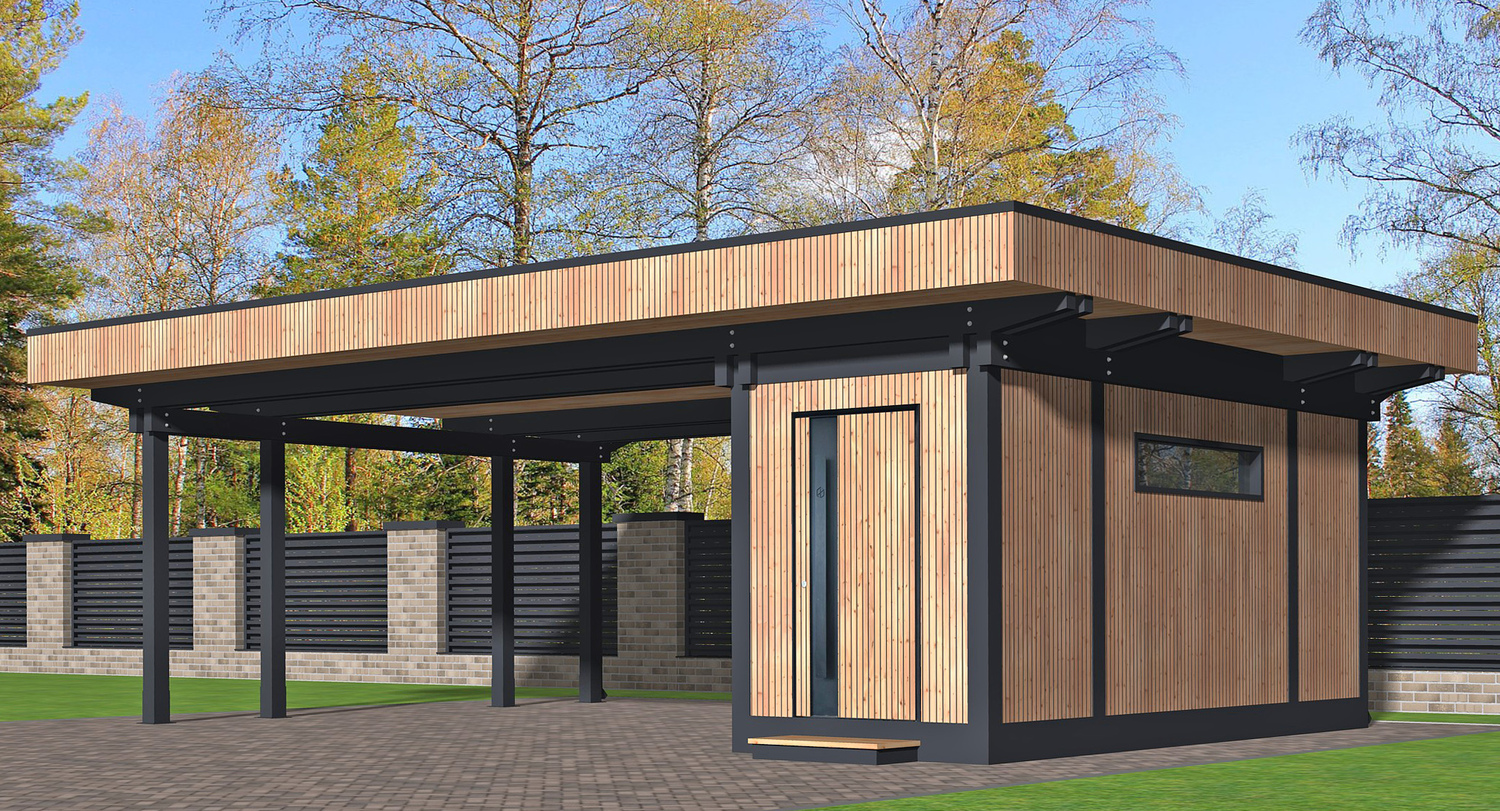

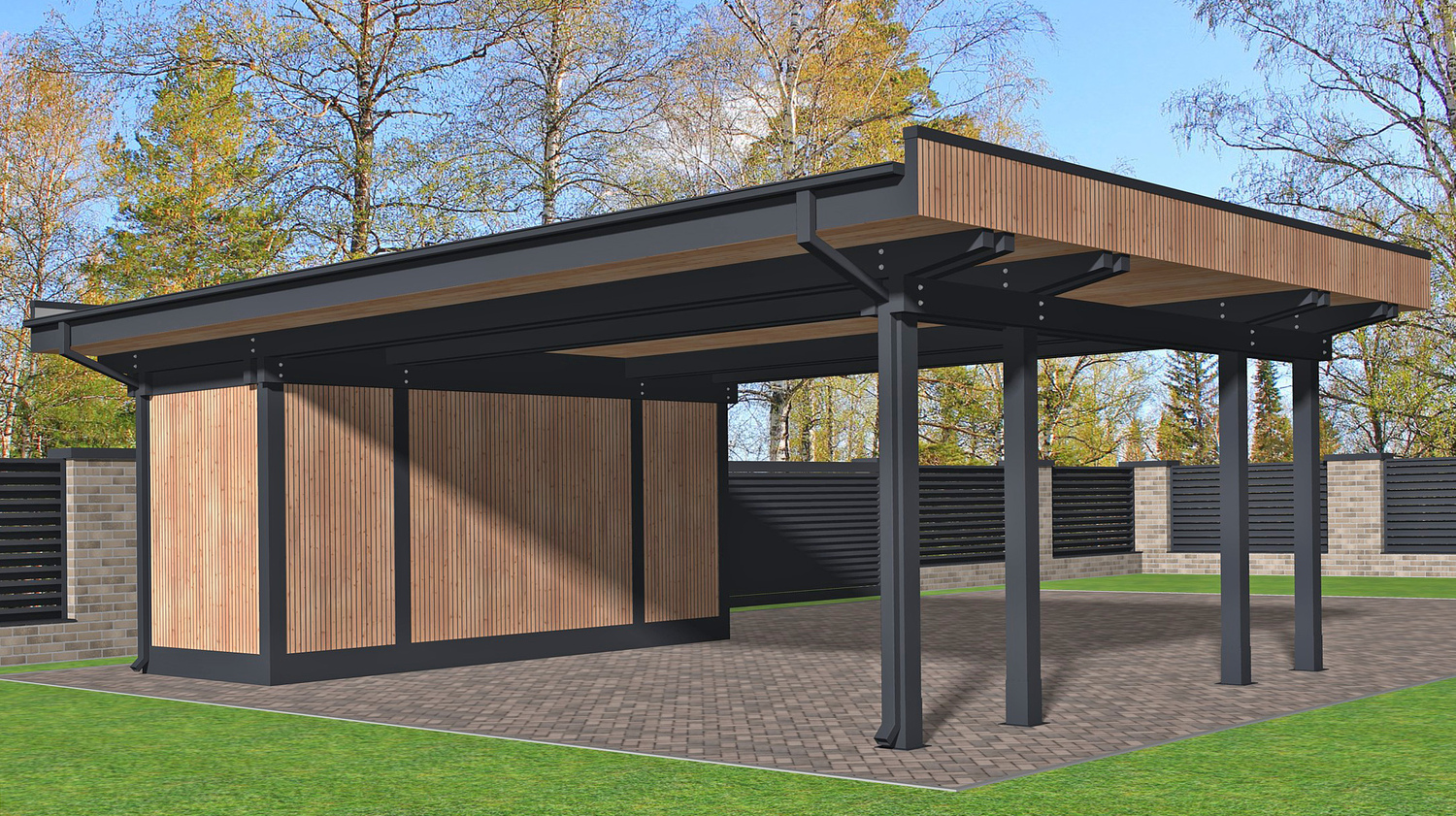

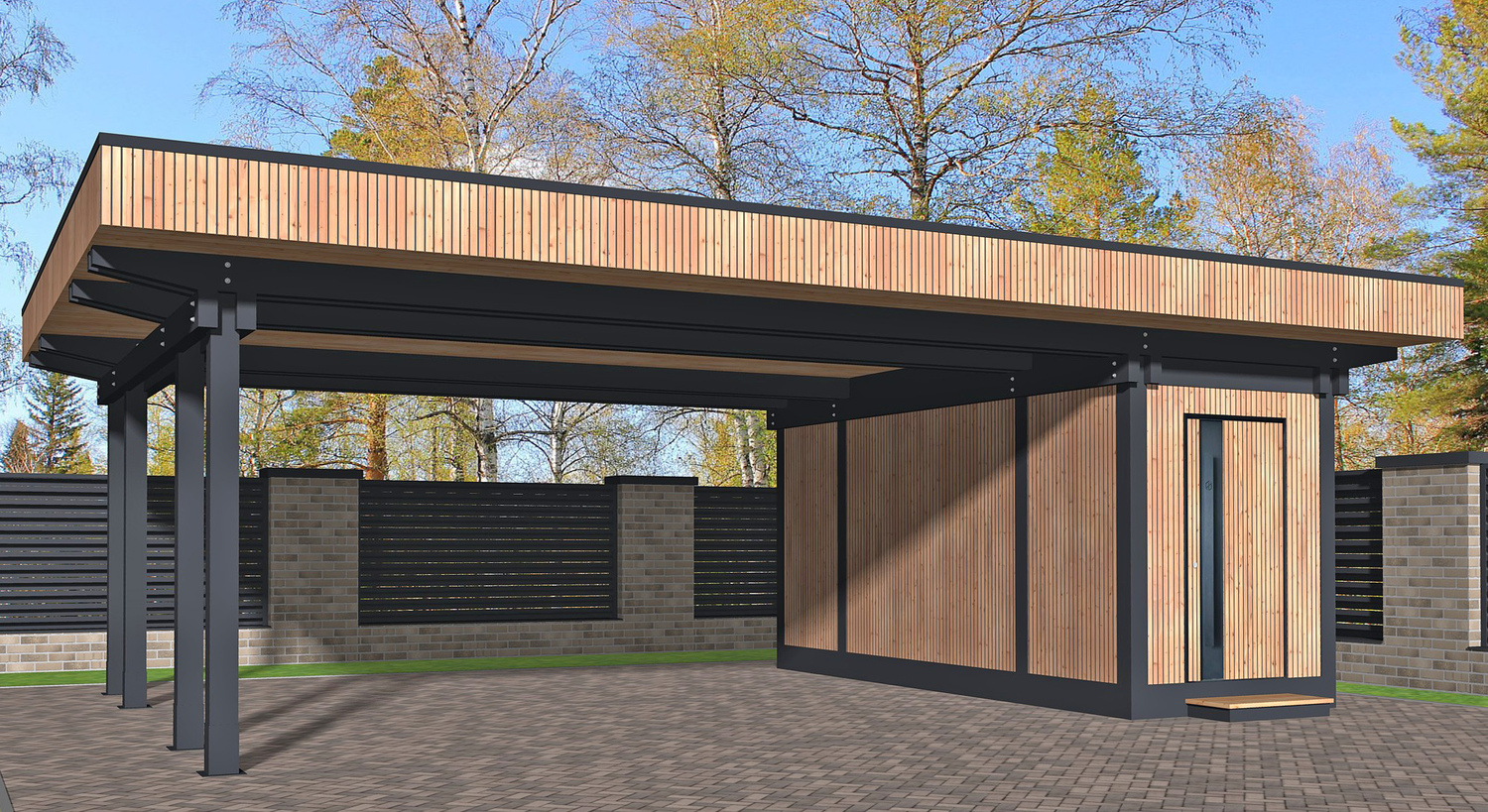

Типовой проект современного навеса на 2 автомобиля с хозблоком с плоской кровлей (АН-95). Размеры стоянки 6,3 х 5,4 м; размеры хозблока (снаружи по каркасу) 2,8 х 5,4 м.
Автонавес и хозблок спроектированы по технологии фахверк. Заполнение стен хозблока - деревянный каркас (с утеплением). Фундамент - свайно-винтовой. Покрытие автостоянки из брусчатки (или тротуарной плитки) на гравийно-песчаном основании. Кровля малоуклонная с покрытием рулонной гидроизоляцией Технониколь и организованным наружным водостоком.
Дизайн навеса в современном стиле скандинавский минимализм. Фасад хозблока из деревянной рейки на основании из фанеры.

Архитектурные параметры проекта АН-95:

Внешние размеры: 5,4 х 9,1 м (по каркасу)
Размеры стоянки: 5,4 х 6,3 м.
Размеры хозблока: 5,4 х 2,8 м.
Высота стоянки: 2,65 м.
Высота потолка хозблока - 2,4 м.
Фундамент: свайно-винтовой.
Несущая конструкция: деревянный каркас / фахверк.
Пол хозблока: по лагам из доски 50х150 мм.
Перекрытие: из доски 50х150 мм.
Утепление: минеральная вата 100мм.
Кровля: односкатная с покрытием гидроизоляцией Техноэласт Соло РП.
Отделка фасада хозблока: деревянные рейки.
Отделка интерьера хозблока: вагонка.

Состав проекта автонавеса АН-95:

Проект представляет из себя pdf-альбом (53 листа формата А4):
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов и крепёжных элементов.
4. Таблицы оптимизации раскроя пиломатериалов.

Стоимость проекта автонавеса АН-95:

3900 рублей.

Ограждающие конструкции:

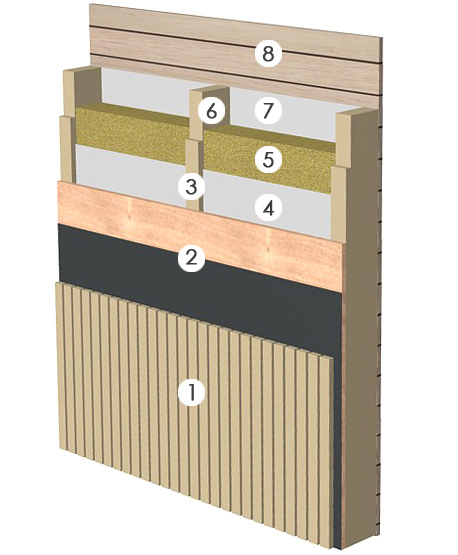

пирог стены каркасной

Стены хозблока:

1. Наружная отделка (деревянные рейки 20х40 мм с зазором 10 мм).
2. Фанера с покраской влагозащитной чёрной краской.
3. Контробрешетка из рейки.
4. Ветро-влагозащитная мембрана.
5. Утеплитель (мин.вата)
6. Деревянный каркас.
7. Пароизоляционная плёнка.
8. Внутренняя отделка (вагонка).
пирог пола лаги

Пол хозблока:

1. Ветрозащитная мембрана.
2. Опорные доски настила.
3. Настил из досок.
4. Лаги пола.
5. Утеплитель (мин.вата).
6. Пароизоляционная плёнка.
7. Черновой пол - фанера.
8. Чистовое покрытие пола (опционально).
пирог скатной кровли

Кровля хозблока:

1. Подшивка потолка - вагонка.
2. Пароизоляционная плёнка.
3. Стропила.
4. Утепление (мин.вата).
5. Ветро-влагозащитная мембрана.
6. Контробрешетка.
7. Обрешетка.
8. ОСП-3
9. Битумный праймер.
10. Гидроизоляция Техноэласт Соло РП.

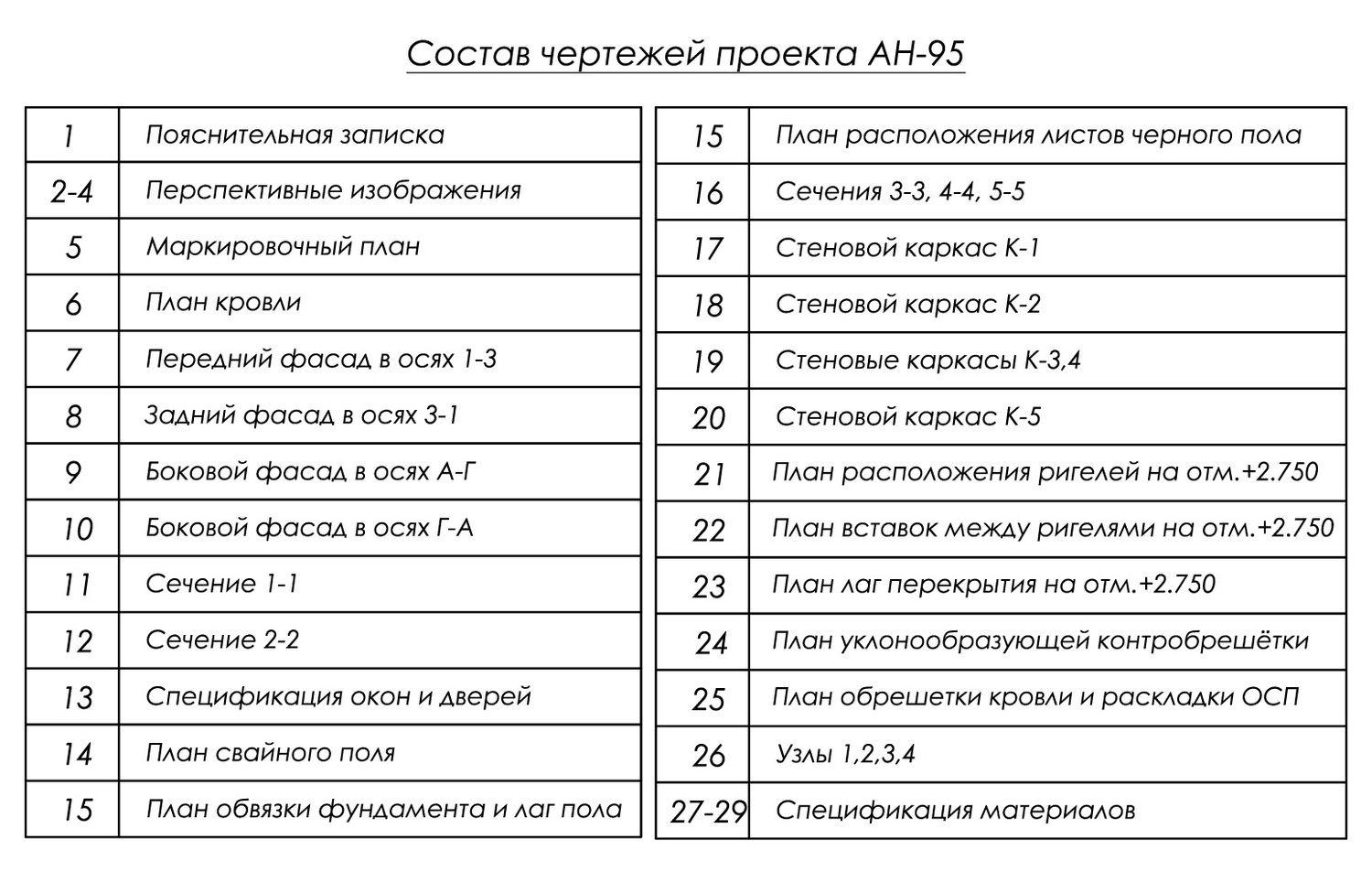

состав проекта автонавеса

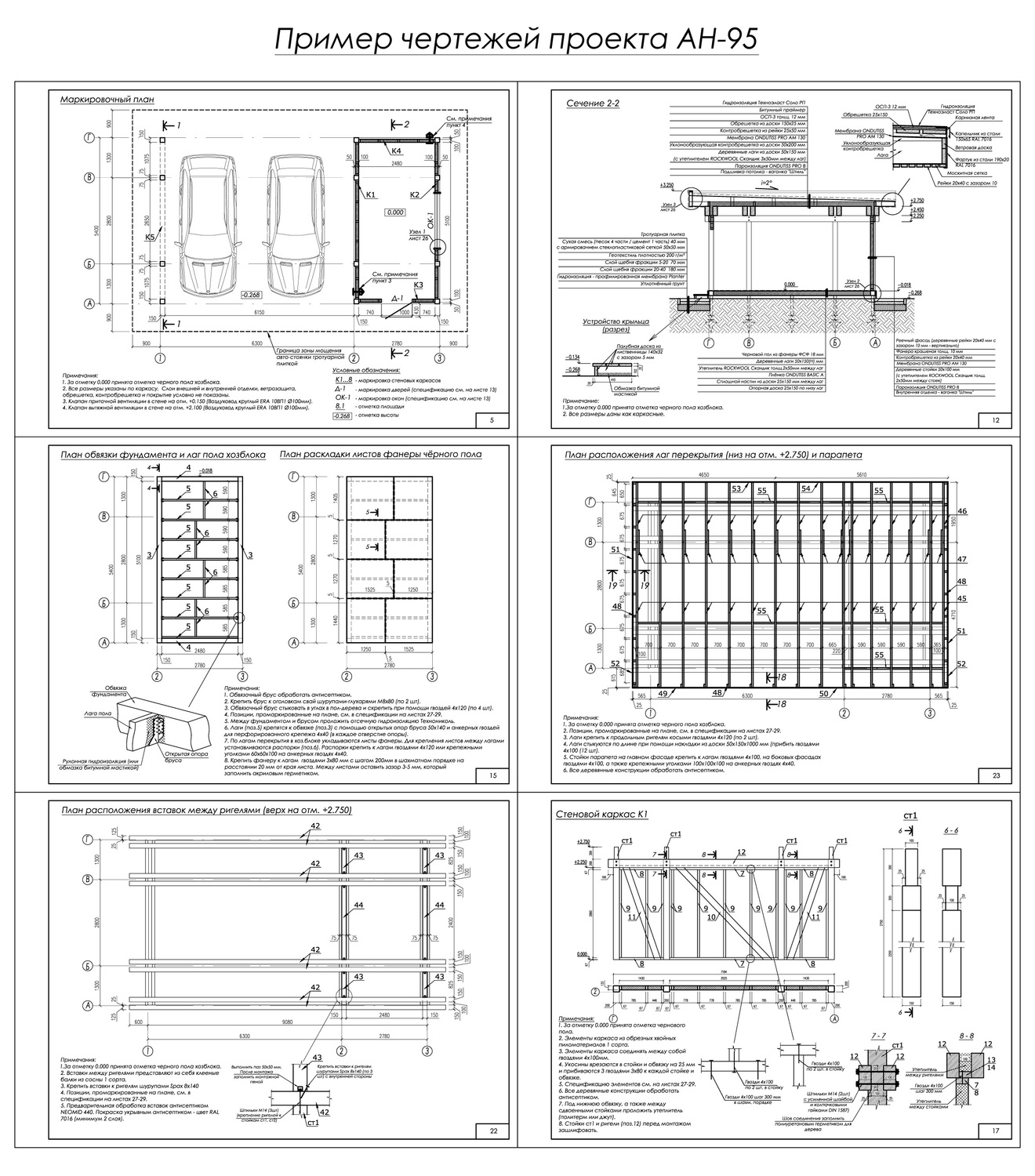

чертежи авто-навеса

Ответы на часто задаваемые вопросы:

Есть ли в проекте расчёт материалов?
Есть ли в проекте инструкция по строительству?
Можно ли внести в проект изменения?
Есть ли в проекте смета?
Купить проект авто-навеса АН-95 на WiLDBERRiES
Цена: 3900 руб.
После нажатия на кнопку "Купить проект", вы будете перенаправлены на сайт Wildberries Цифровой. После оплаты товара на сайте Wildberries Цифровой в разделе "Покупки" можно будет скачать проект.

Другие проекты в каталоге:

проект хозблока х36
Проект каркасного хозблока 6 х 3­

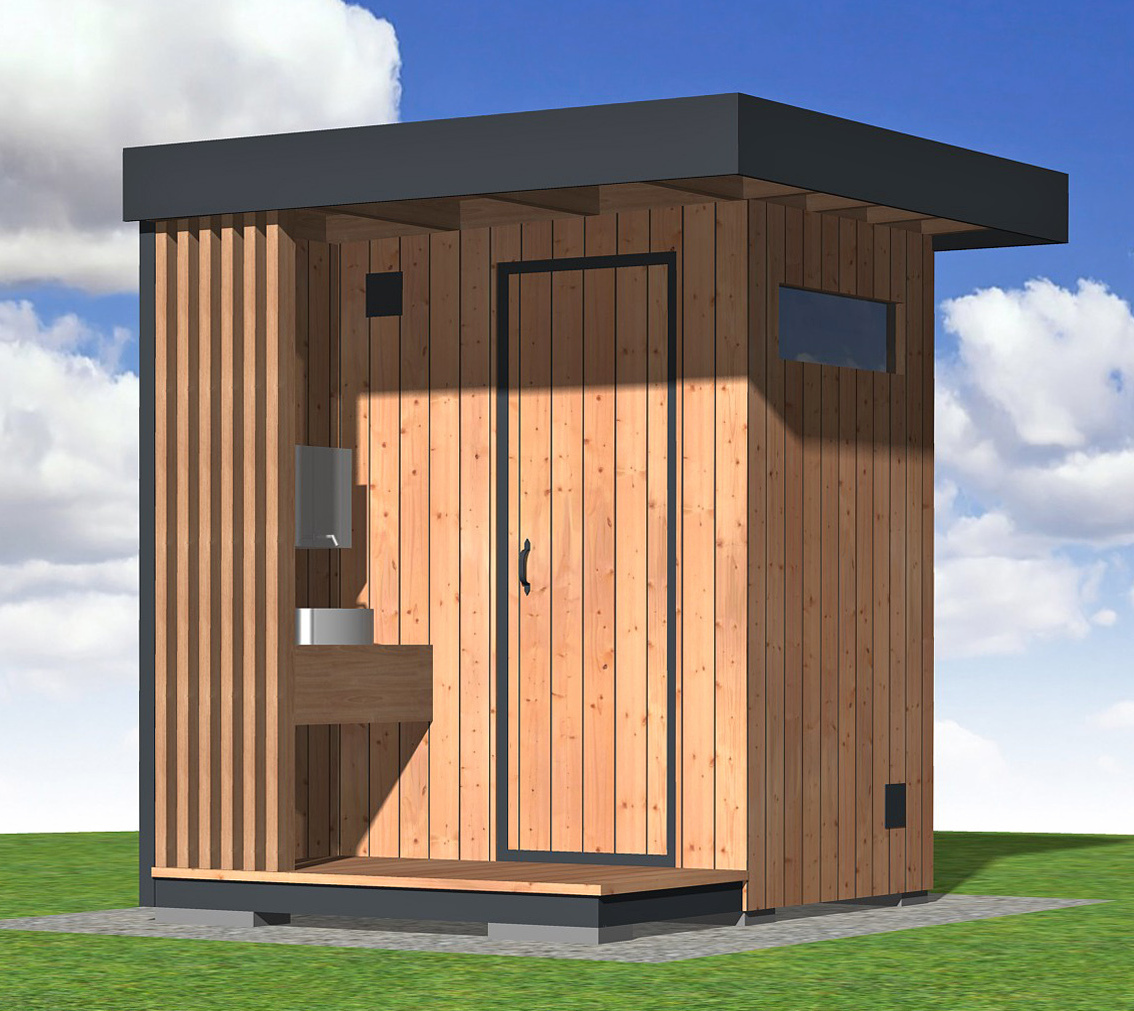

Проект туалета
