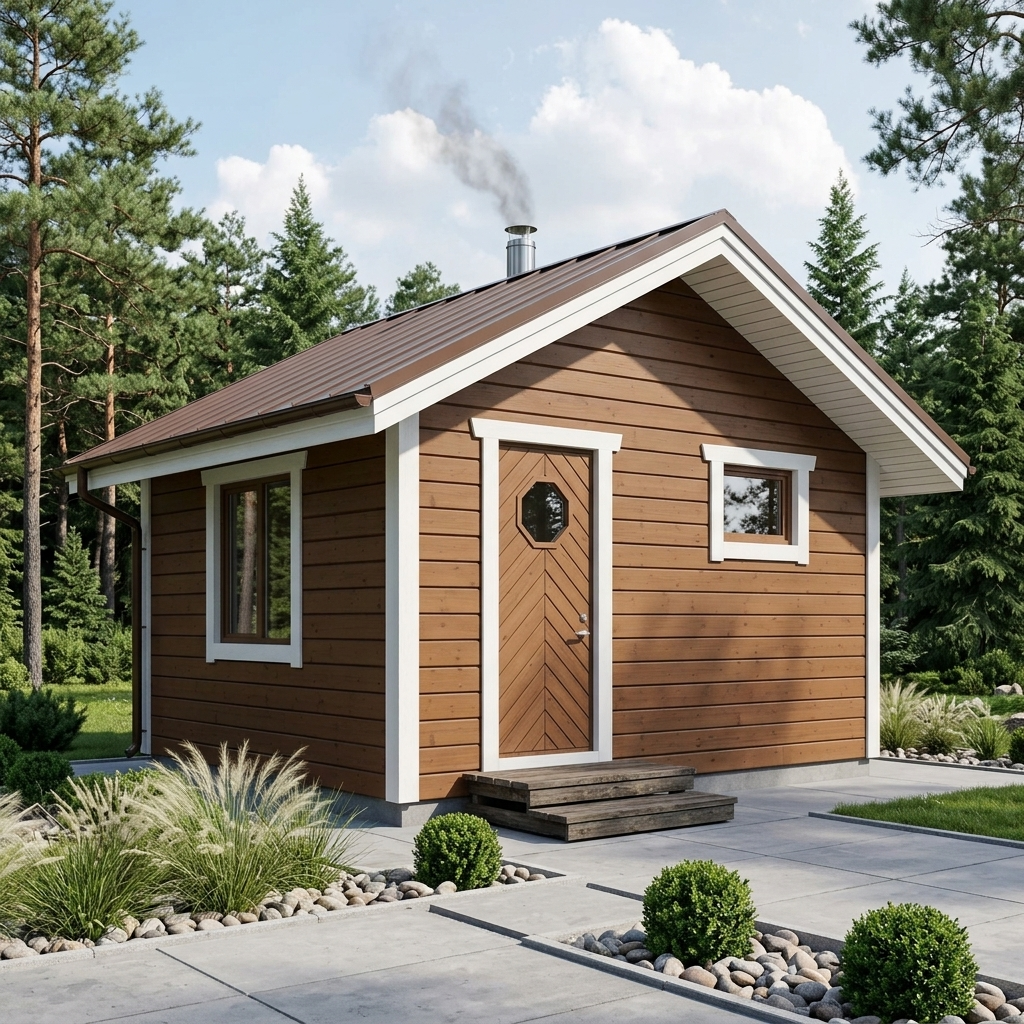

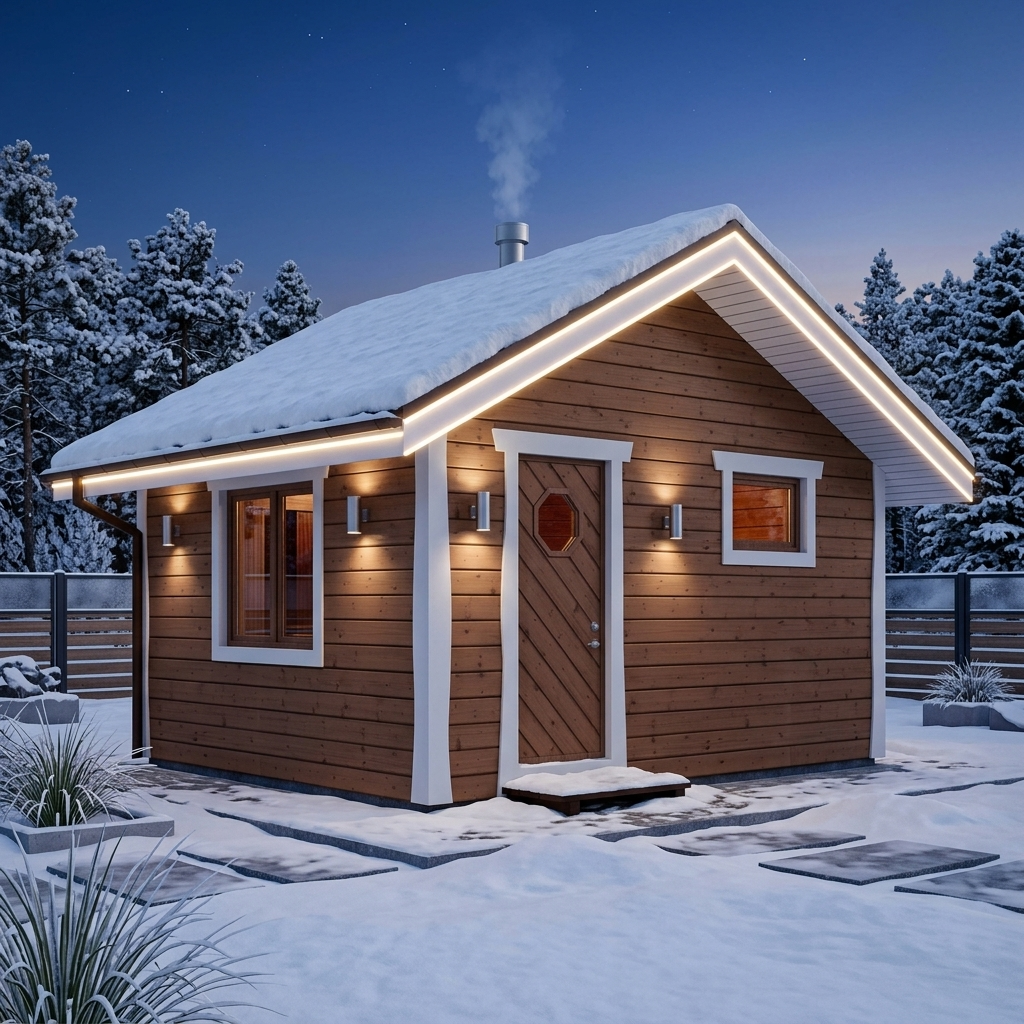

Проект каркасной бани 4 х 5 (Б-45)

Типовой проект небольшой каркасной бани (Б-45), рассчитанной на 3-5 человек. Размеры снаружи по каркасу: 4 на 5 м (без учёта наружной отделки).  Внутри баня разделена на три помещения: комнату отдыха, моечную с душем и парную. Печь имеет выносную топку в комнату отдыха. В парной предусмотрена вентиляция "Басту".
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 150 мм. Фундамент - столбчатый бетонный. Возможно использование другого типа фундамента (например, винтовые или забивные ж/б сваи).
Дизайн фасадов бани в традиционном стиле: вентилируемый фасад из имитации бруса (с покрытием тёмным лессирующим антисептиком)  в сочетании с декоративными элементами белого цвета. Покрытие кровли - металлочерепица.

Архитектурные параметры бани Б-45:
Внешние размеры бани: 5 х 4 м (по каркасу)
Размеры внутри бани: 4,8 х 3, 8 м (по каркасу)
Высота потолка (чистовая) - 2,3 м.
Фундамент:  столбчатый бетонный.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Пол: по лагам из доски 50х200 мм.
Перекрытие: по лагам из доски 50х150 мм.
Стропильная систама: из доски 50х200 мм.
Утепление мин.ватой:  150 мм.
Кровля: двускатная.
Покрытие кровли: металлочерепица.
Отделка фасадов: имитация бруса.
Отделка интерьера: вагонка.

Состав проекта бани Б-45:
Проект представляет из себя pdf-альбом (листы формата А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли с указанием всех необходимых размеров и отметок высот, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).

Наружные стены:
Наружная отделка (имитация бруса).
Обрешетка.
Ветрозащитная плита 25 мм Белтермо или Isoplaat (может быть заменена на ветрозащитную плёнку).
Стойки каркаса.
Утеплитель.
Пароизоляция (плёнка в комнате отдаха и моечной, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка).

Кровля:
Покрытие - металлочерепица.
Обрешетка.
Контробрешетка.
Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
Стропила.
Утеплитель (мин.вата) между стропилами.
Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка).

Пол в моечной и парной:
Ветрозащитная мембрана.
Опорные доски.
Дощатый настил.
Лаги пола.
Утеплитель (мин. вата).
Пароизоляционная плёнка.
Фанера 18 мм.
Полиэтиленовая плёнка (или подкладочный рубероид).
Цементно-песчаная стяжка, армированная сеткой.
Чистовое покрытие пола (керамическая плитка на клею).

Купить проект бани Б-45 на WiLDBERRiES

Цена: 3000 руб.

После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется страница с доступом для скачивания проекта.
