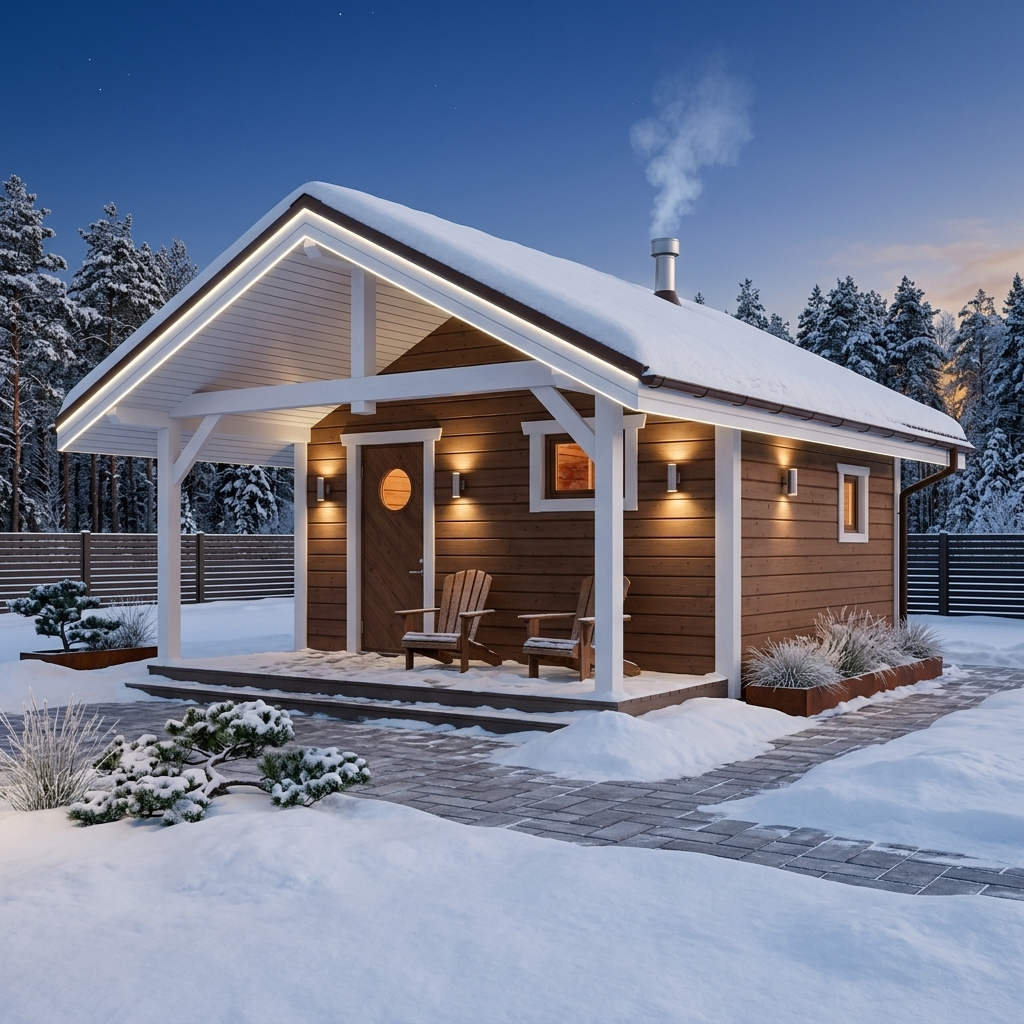

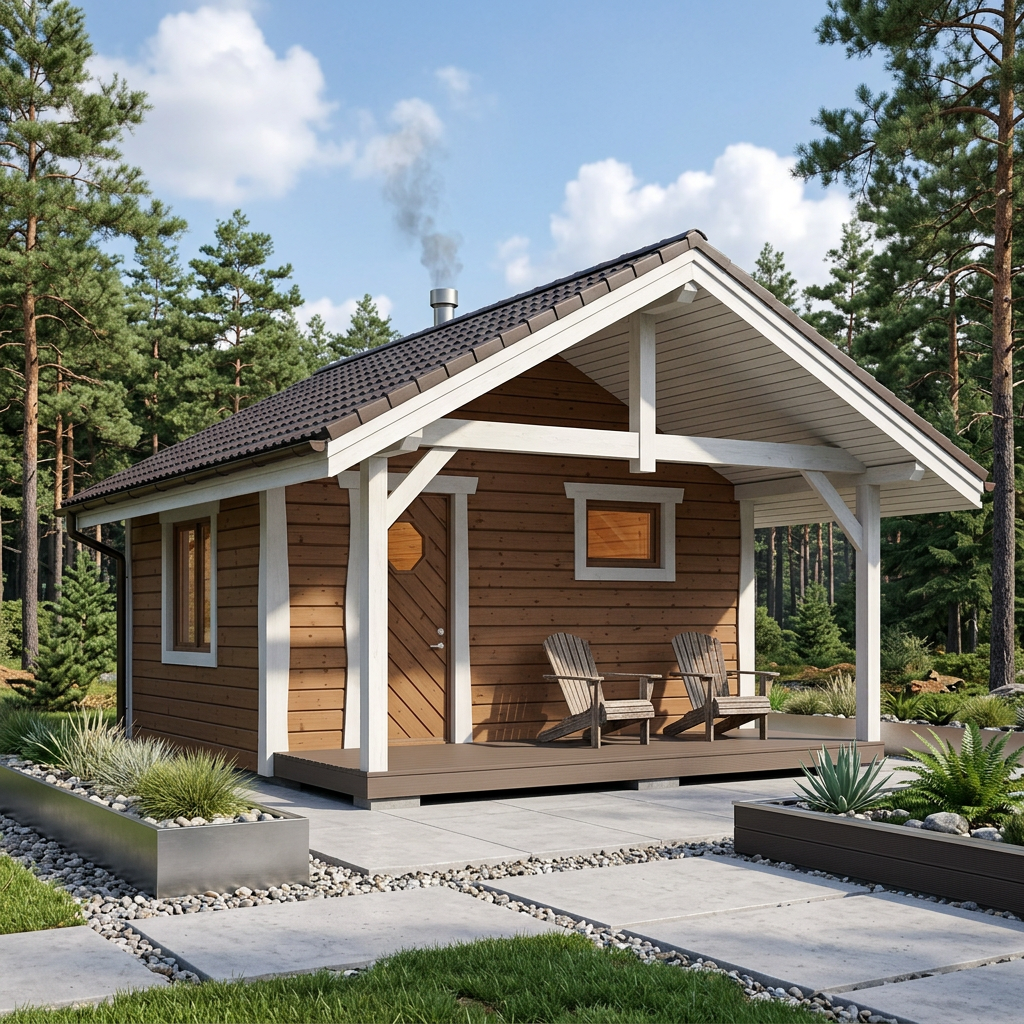

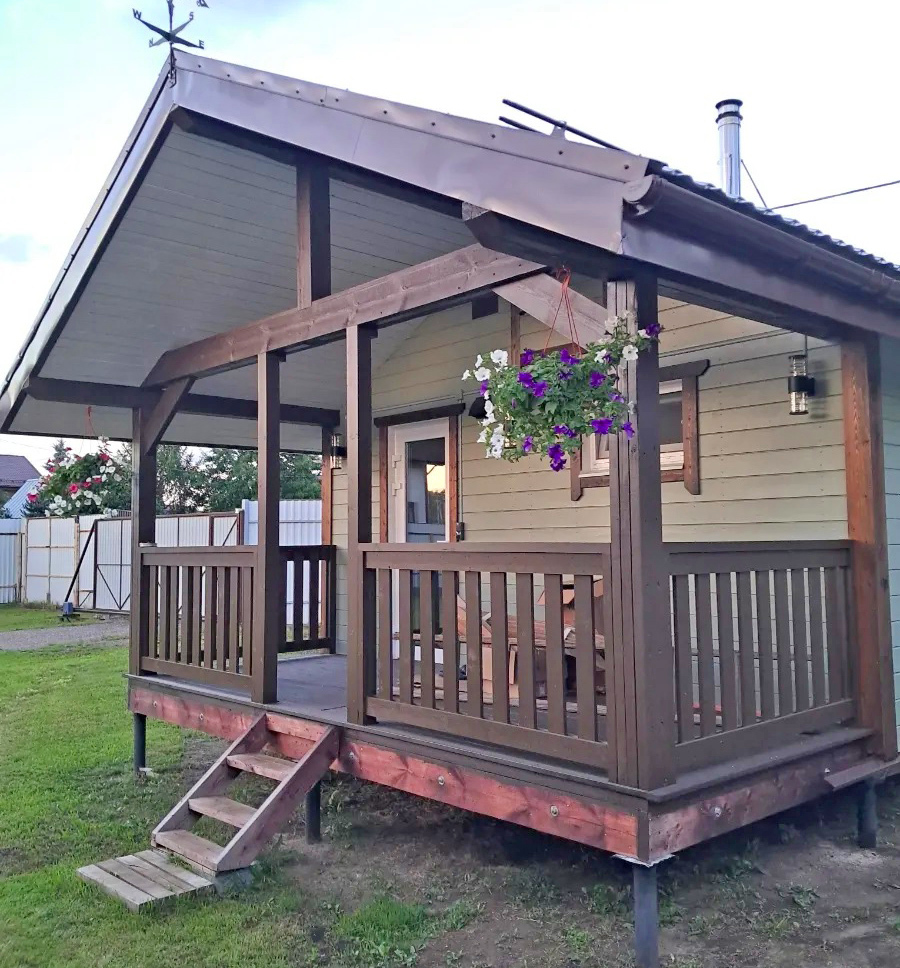

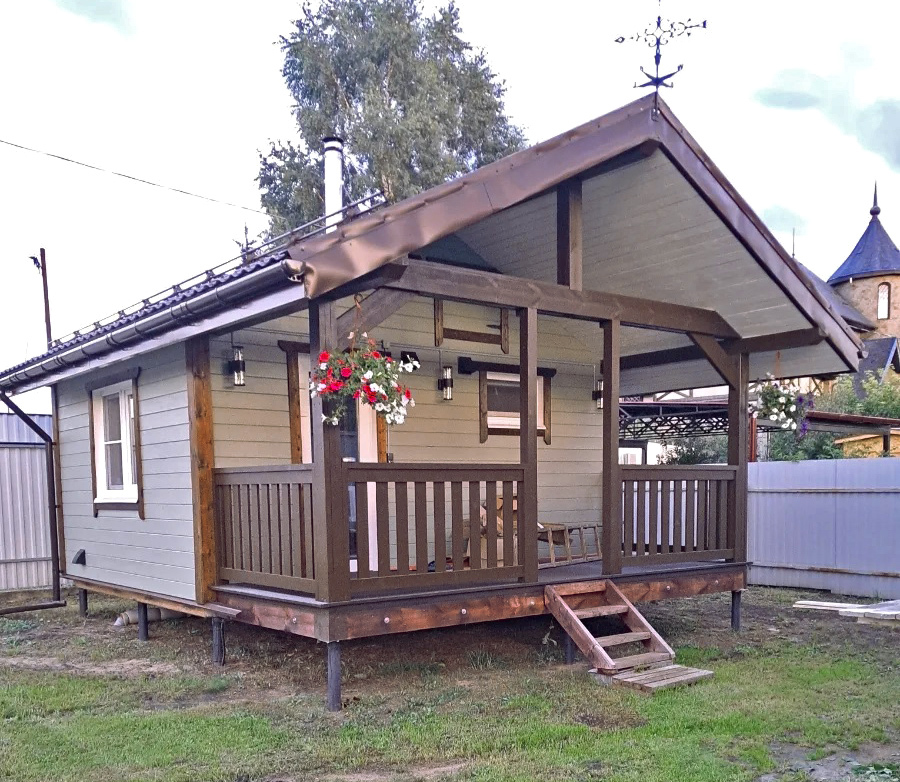

Проект каркасной бани с террасой Б-65
Архитектор: Дмитрий Новиков | 2023 г.
Типовой проект
![проект бани с террасой](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_XB3KcQmI.jpg)
![баня с террасой проект](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_BLGLVJmI.jpg)
![каркасная баня проект](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_1gWIXhqE.jpg)
![план каркасной бани](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_i6wOw8Y5.jpg)
Типовой проект небольшой каркасной бани с террасой (Б-65), рассчитанной на 3-5 человек. Размеры бани снаружи по каркасу: 4 на 5 м (без учёта наружной отделки). Размеры террасы: 2 х 5 м. Внутри баня разделена на три помещения: комнату отдыха, моечную с душем и парную. Печь имеет выносную топку в комнату отдыха. В парной предусмотрена вентиляция "Басту".
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 150 мм. Фундамент - столбчатый бетонный. Возможно использование другого типа фундамента (например, винтовые или забивные ж/б сваи).
Дизайн фасадов бани в традиционном стиле: вентилируемый фасад из имитации бруса (с покрытием тёмным лессирующим антисептиком) в сочетании с наличниками белого цвета. Покрытие кровли - металлочерепица.
Архитектурные параметры бани Б-65:
Внешние размеры бани: 5 х 4 м (по каркасу)
Размеры внутри бани: 4,8 х 3, 8 м (по каркасу)
Высота потолка (чистовая) - 2,3 м.
Фундамент: столбчатый бетонный.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Пол: по лагам из доски 50х200 мм.
Перекрытие: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х200 мм.
Утепление мин.ватой: 150 мм.
Кровля: двускатная.
Покрытие кровли: металлочерепица.
Отделка фасадов: имитация бруса.
Состав проекта бани Б-65:
Проект представляет из себя pdf-альбом (29 листов формата А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли с указанием всех необходимых размеров и отметок высот, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
Стоимость проекта бани Б-65
3000 рублей
Ограждающие конструкции:
![](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_HahKOoLM.jpeg)
Наружные стены:
1. Наружная отделка (имитация бруса).
2. Обрешетка.
3. Ветрозащитная плита 25 мм Белтермо или Isoplaat (может быть заменена на ветрозащитную плёнку).
4. Стойки каркаса.
5. Утеплитель.
6. Пароизоляция (плёнка в комнате отдаха и моечной, фольга в парной).
7. Контробрешетка.
8. Внутренняя отделка (вагонка).
![пирог пола лаги](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_zAaMf6x9.jpeg)
Пол в комнате отдыха:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Чёрный пол - фанера 12 мм.
8. Чистовое покрытие пола (линолеум, паркетная доска или ламинат).
![пирог пола парная](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_ZXojCniV.jpeg)
Пол в моечной и парной:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Фанера 12 мм.
8. Полиэтиленовая плёнка (или подкладочный рубероид).
9. Цементно-песчаная стяжка, армированная сеткой.
10. Чистовое покрытие пола (керамическая плитка на клею).
![состав проекта бани](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_zZaD4k7M.jpg)
![чертежи проект бани](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_4xAUXWeg.jpg)
Купить проект каркасной бани Б-65 на WiLDBERRiES
Цена: 3000 руб.
После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется страница с доступом для скачивания проекта.
