Проект каркасной бани 5 х 5,5 в стиле минимализм (D-55)

Типовой проект небольшой современной каркасной бани с крытой террасой (D-55), рассчитанной на 3-5 человек. Размеры бани снаружи по каркасу: 4 на 5 м (без учёта наружной отделки). Размеры террасы: 1,5 х 5 м. Внутри баня разделена на три помещения: комнату отдыха, моечную с душем и парную. Возможны два варината планировки моечной: с туалетом и без него. Печь имеет выносную топку в комнату отдыха. В парной предусмотрена вентиляция "Басту".
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 150 мм. Фундамент - столбчатый бетонный. Возможно использование другого типа фундамента (например, винтовые или забивные ж/б сваи).

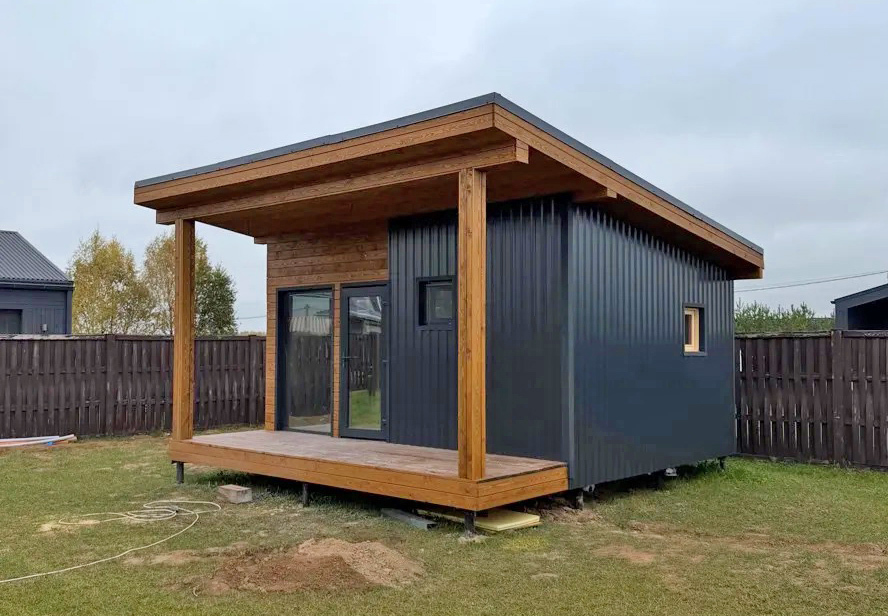

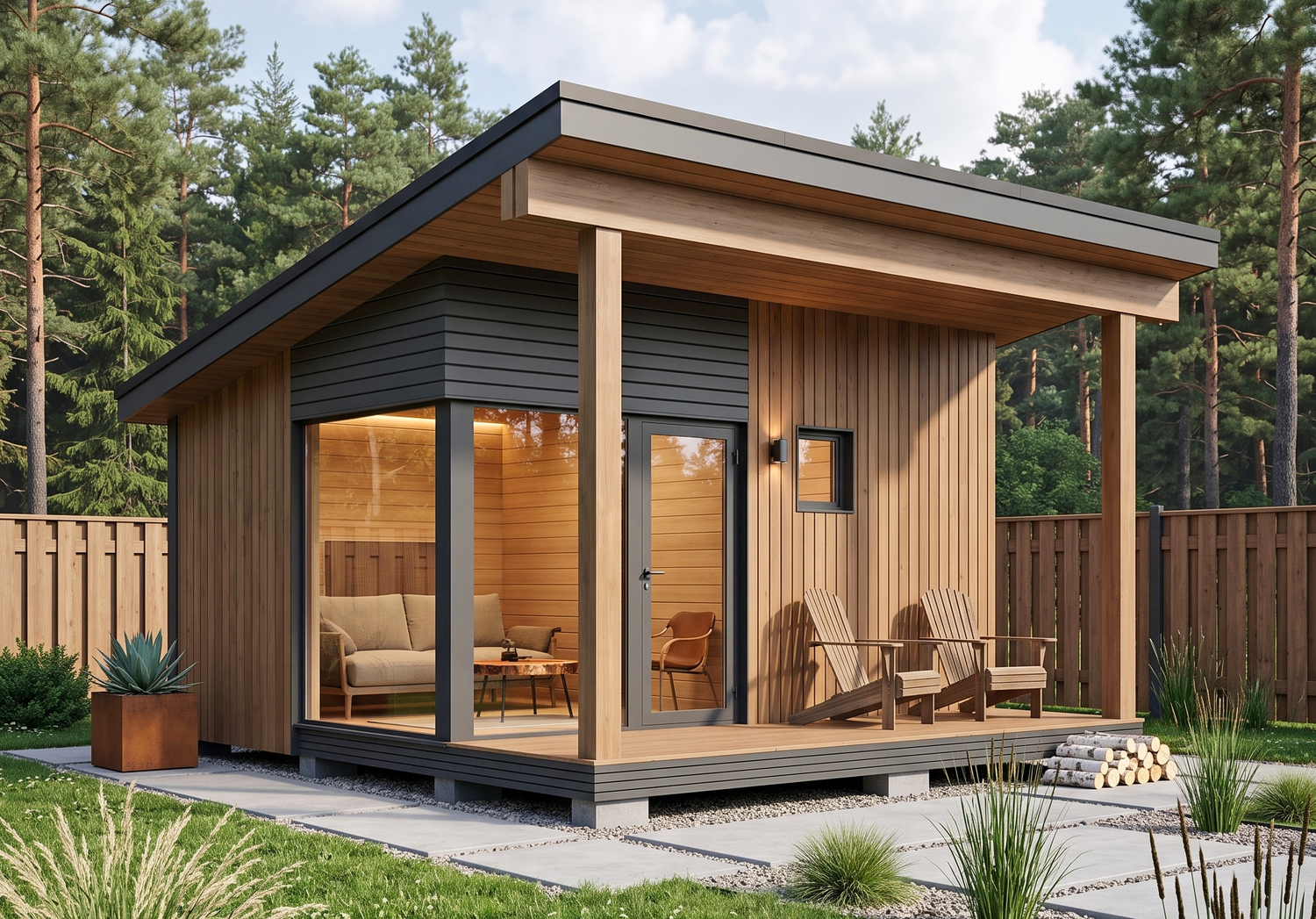

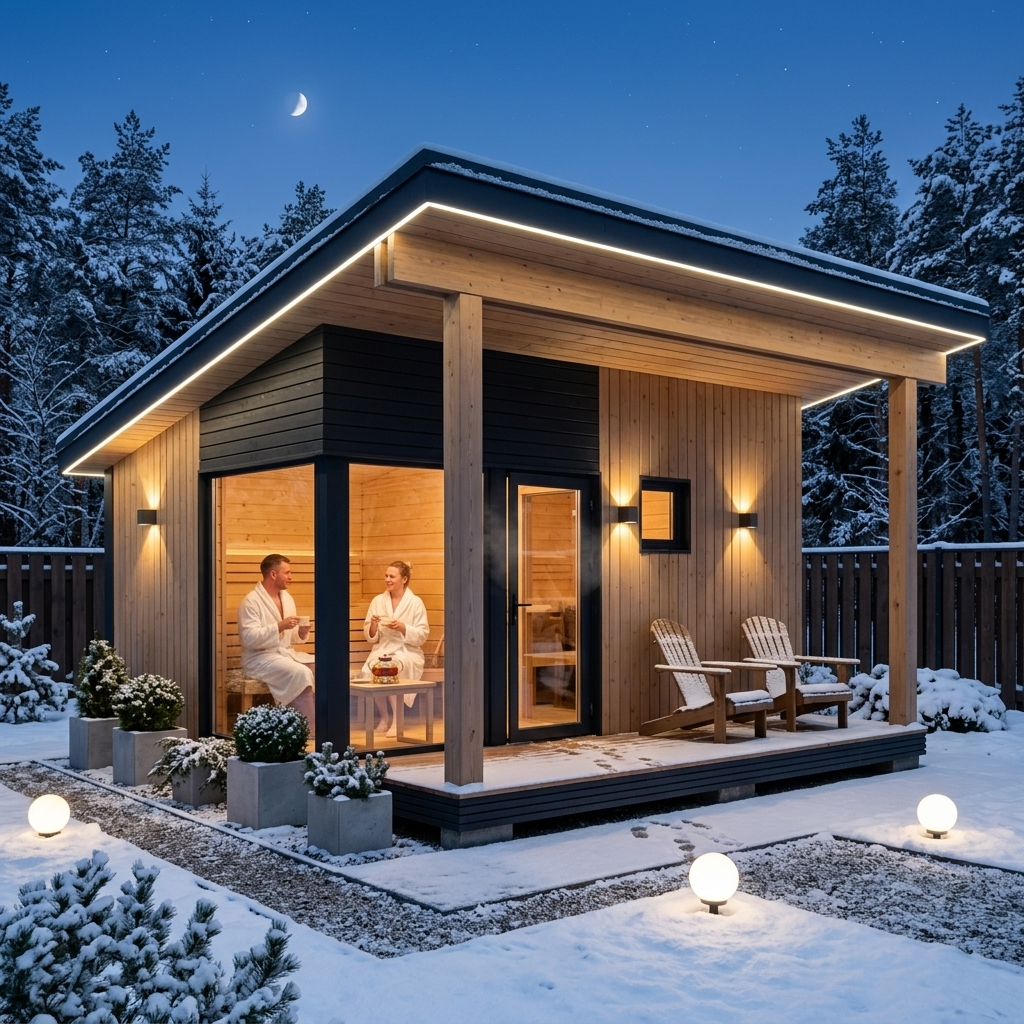

Дизайн фасадов бани в современном стиле: минимализ, скандинавский. Вентилируемый фасад из планкена  в сочетании с проф.листом цвета "антрацит". Панорамное остекление в комнате отдыха.

Архитектурные параметры бани D-55:
Внешние размеры бани: 5 х 4 м (по каркасу)
Размеры внутри бани: 4,8 х 3, 8 м (по каркасу)
Размеры террасы / крыльца: 1,5 х 5 м
Высота потолка в моечной и парной - 2,2 м.
Высота потолка в комнате отдыха - 2,2 - 2,8 м.
Фундамент:  столбчатый из бетонных блоков.

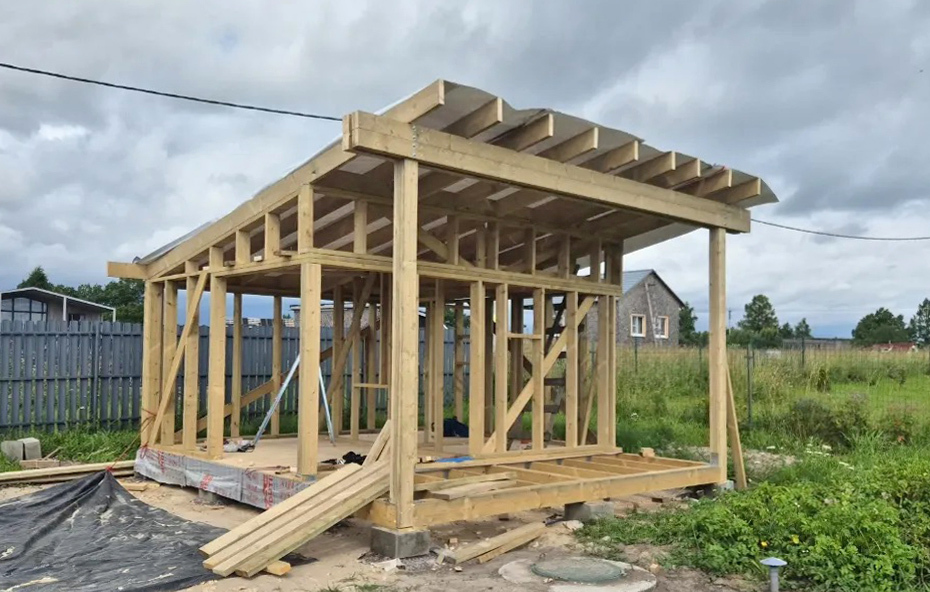

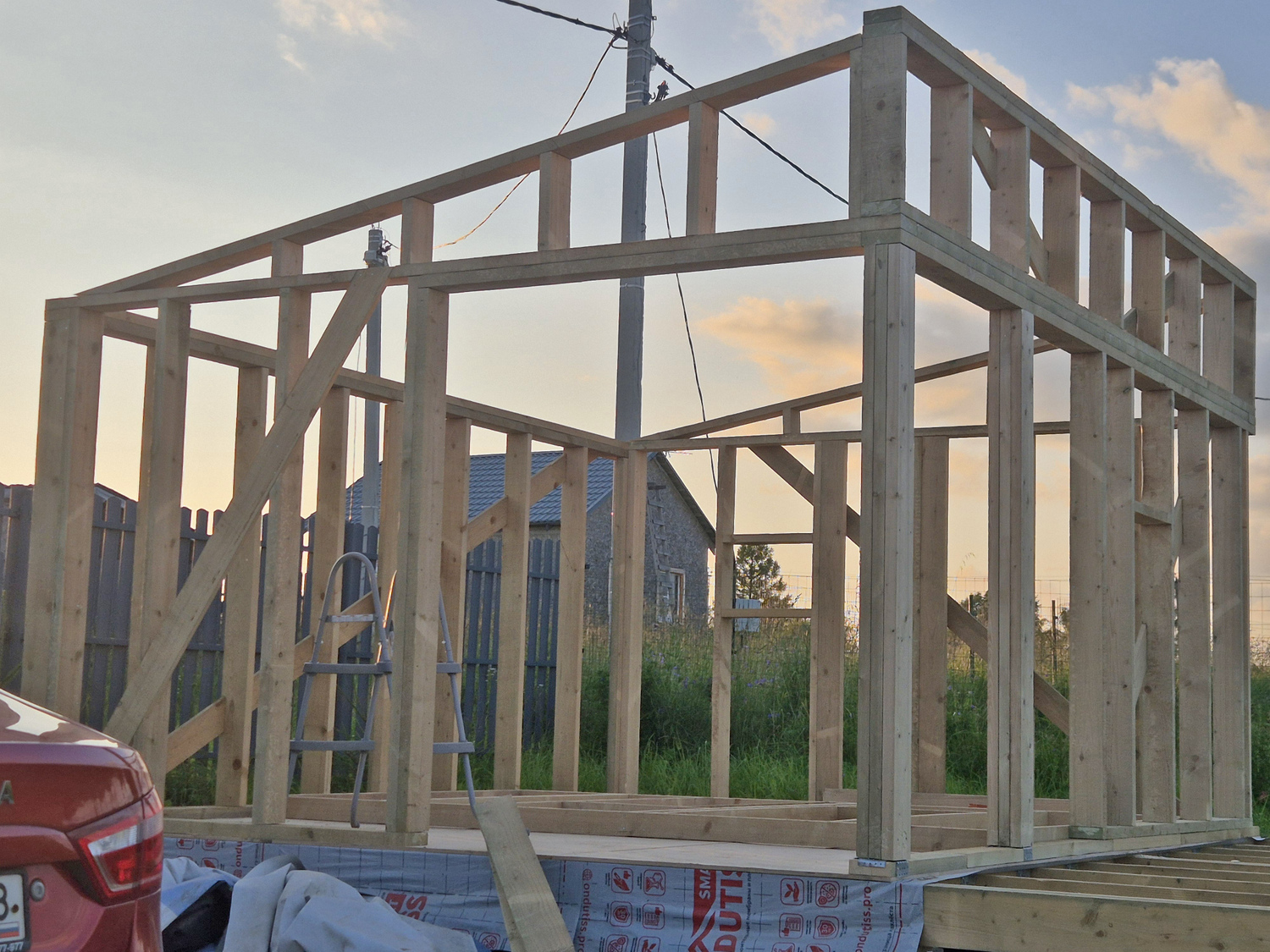

Несущая конструкция: деревянный каркас из доски 50х150 мм.

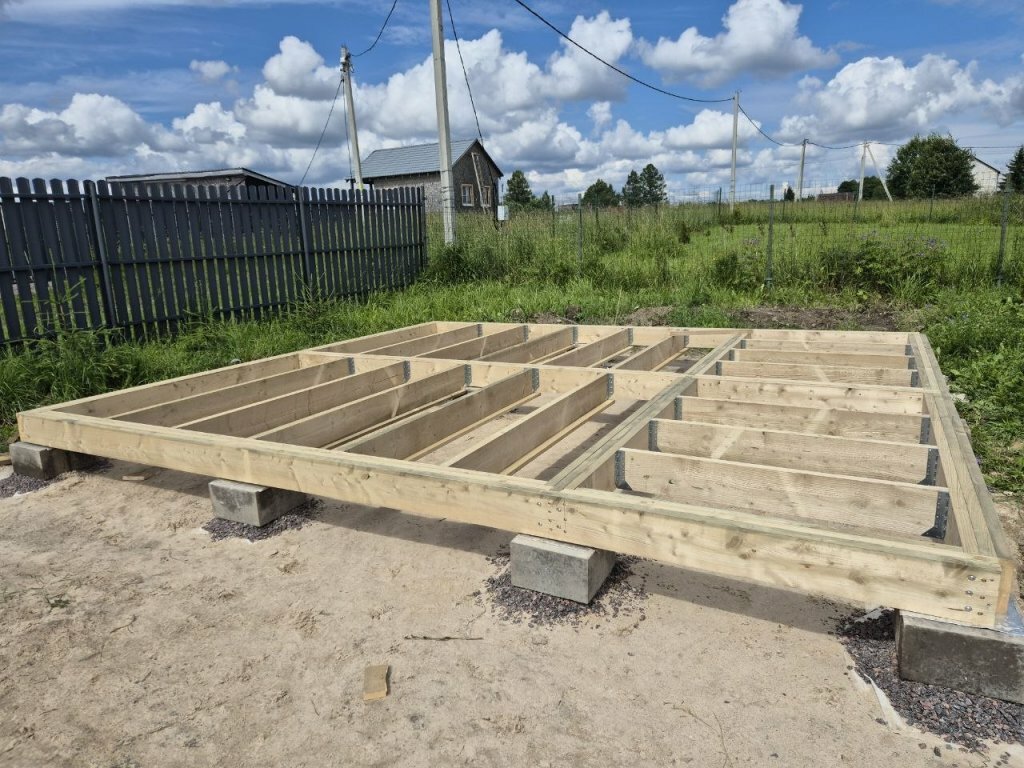

Пол: по лагам из доски 50х200 мм.
Перекрытие: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х200 мм.
Утепление мин.ватой: 150 мм.
Кровля: двускатная.
Покрытие кровли: проф.лист.

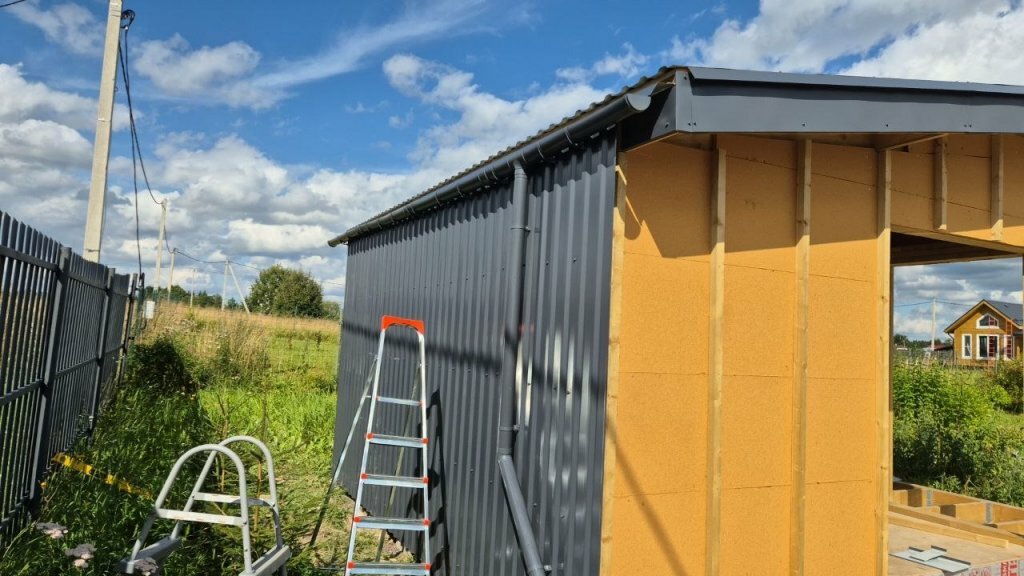

Отделка фасадов: планкен, проф.лист.

Состав проекта бани D-55:
Проект представляет из себя pdf-альбом (33 листа формата А4) и состоит из следующих разделов:
1. Архитектурные чертежи - раздел АР (планы этажей и кровли с указанием всех необходимых размеров и отметок высот, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Таблицы раскроя пиломатериалов.

Наружные стены:
Наружная отделка (планкен, строганая доска или имитация бруса).
Обрешетка.
Контробрешетка.

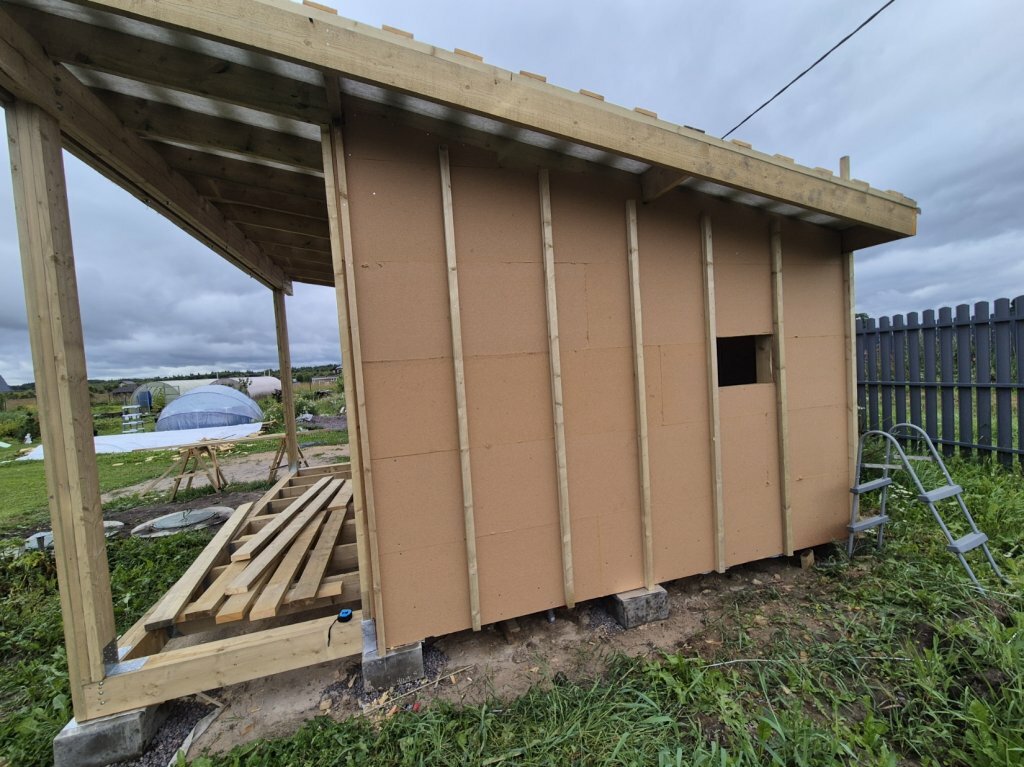

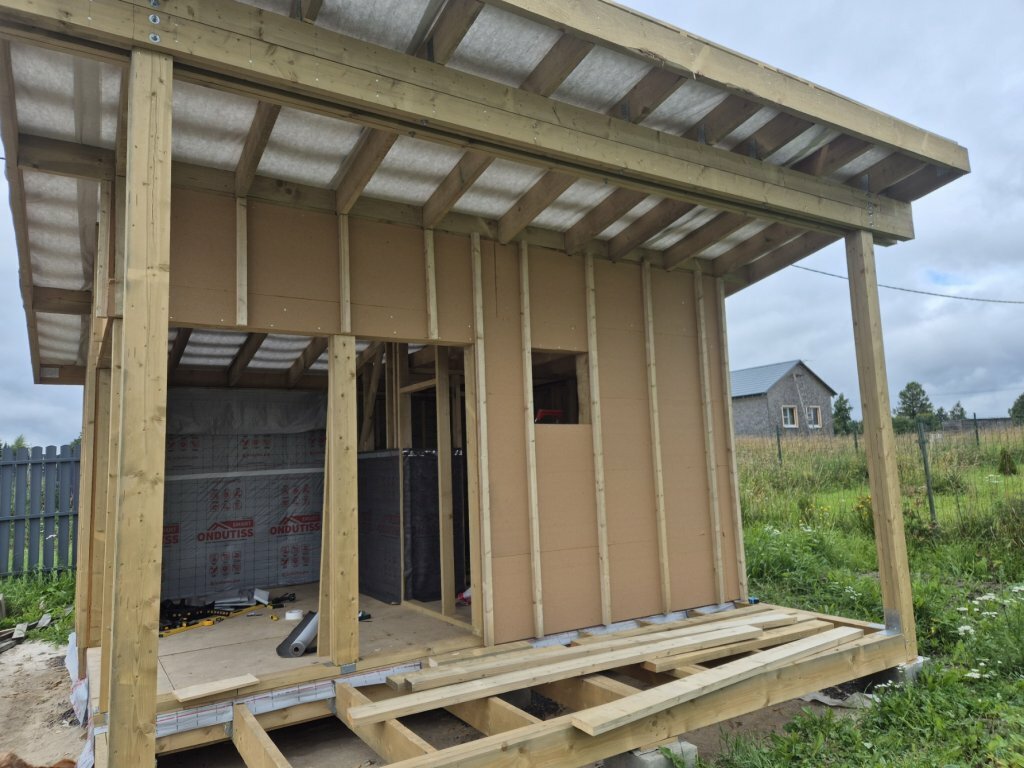

Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
Стойки каркаса.
Утеплитель (мин.вата).

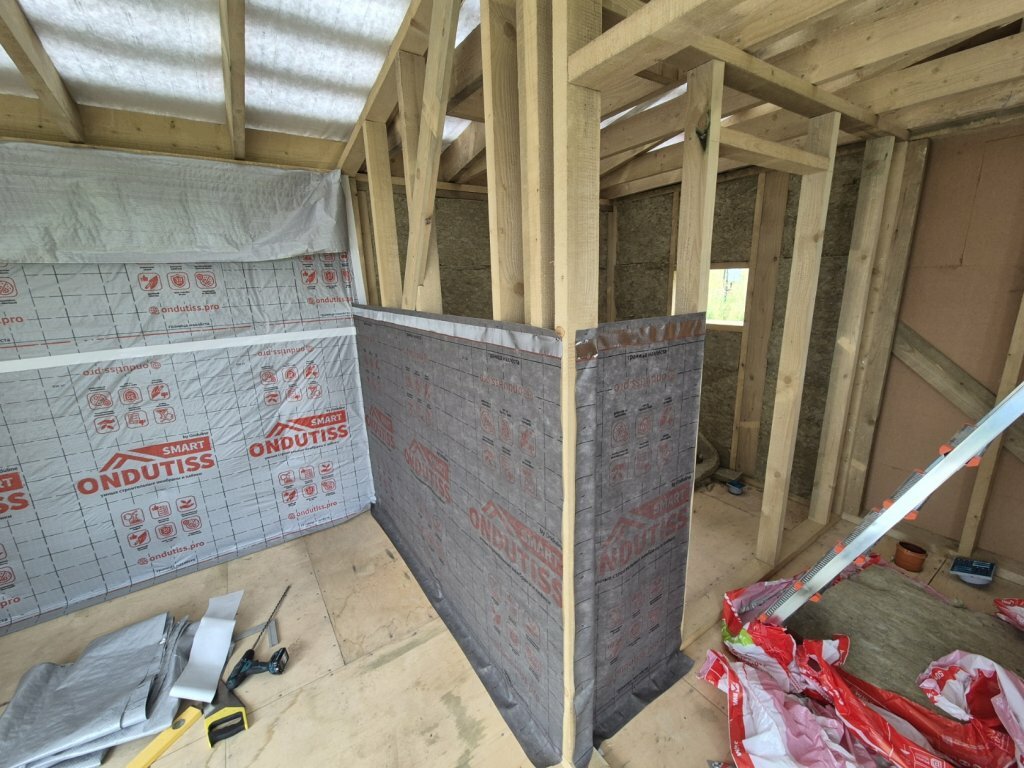

Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка (опционально).
Внутренняя отделка (вагонка).

Пол в моечной и парной:
Опорные доски.
Ветрозащитная плита.
Утеплитель (мин. вата).
Пароизоляционная плёнка.
Чёрный пол - фанера.
Утеплитель ЭППС.
Гидроизоляция + подложка для теплого пола Multifoil.
Наливной пол с контуром электрического тёплого пола.
Чистовое покрытие пола (керамическая плитка на клею).

Кровля:
Покрытие - профлист.
Обрешетка.
Контробрешетка.
Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
Стропила.
Утеплитель (мин.вата).
Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка или имитация бруса).

Купить проект каркасной бани D-55 на WiLDBERRiES

Цена: 3300 руб.

После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется страница с доступом для скачивания проекта.
