Проект каркасной бани S-37 в стиле барнхаус
Архитектор: Дмитрий Новиков | 2022 г.
Типовой проект
Типовой проект бани (S-37) с террасой, кухней и спальной антресолью. Её также можно использовать в качестве домика для гостей - на спальной антресоли и на диване на 1м этаже можно разместить до 4 человек.

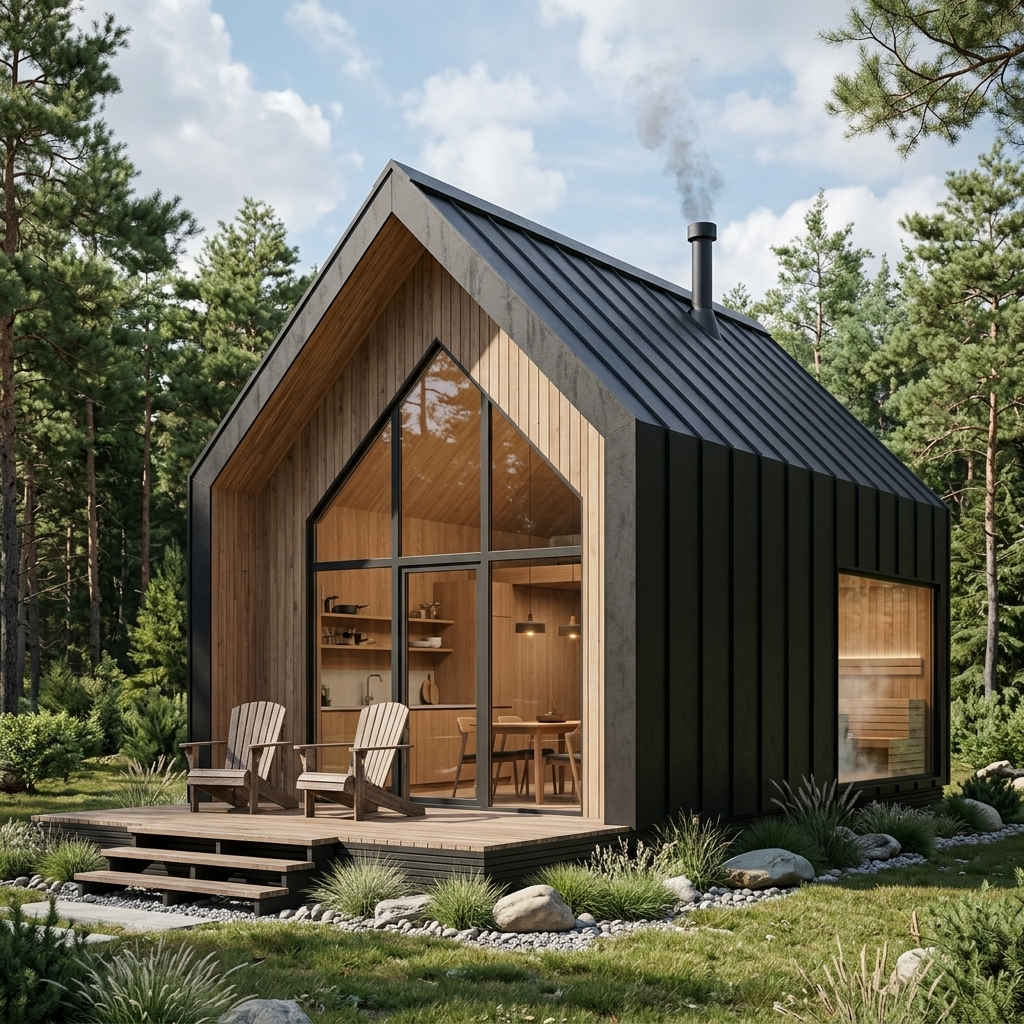

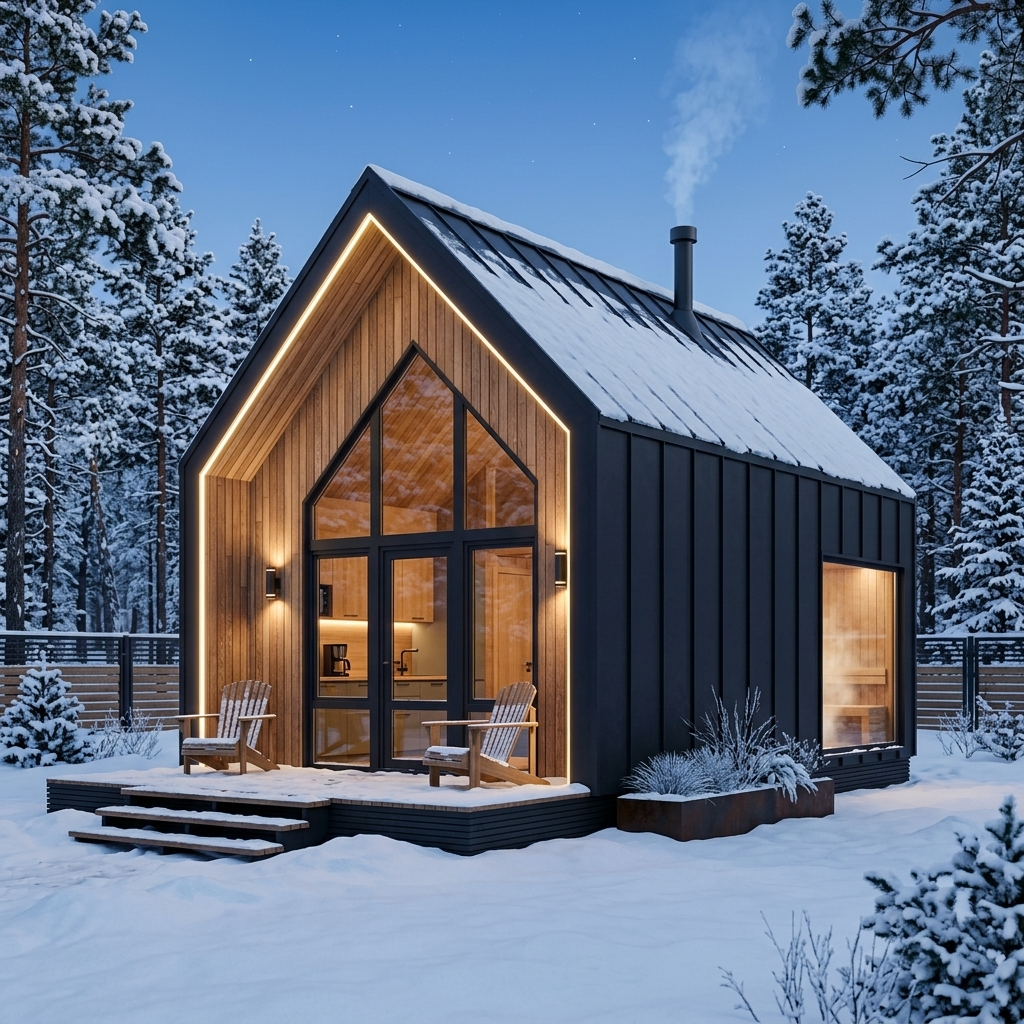

Проект выполнен в современном стиле: скандинавский, барнхаус. Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Общая площадь - 37 м.кв.
Отделка фасадов современными стильными и долговечными натуральными материалами: термированной древесиной (планкен) на стенах и фальцевая сталь на кровле и боковых фасадах.
Особенности этого проекта:
- большое панорамное окно в парной;
- второй свет над комнатой отдыха.
Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и отточная двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.
Архитектурные параметры бани S-37:
Общая площадь: 36 м.кв. (без террасы)
Внешние габариты: 4,5 х 6,4 м (без террасы)
Размеры террасы: 4,5 х 2, 7 м
Высота парилки и моечной - 2,2 м.
Фундамент: забивные ж/б сваи.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Пол: по лагам из доски 50х200 мм.
Стропильная систама: из доски 50х200 мм
Перекрытие: по деревянным балкам.
Кровля: скатная, утеплённая.
Материалы отделки: планкен, фальцевая сталь.
Состав проекта бани S-37:
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы
Стоимость проекта бани S-37:
10000 рублей
Ограждающие конструкции:
Наружные стены:
1. Наружная отделка (планкен).
2. Обрешетка.
3. Контробрешетка.
4. Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
5. Стойки каркаса.
6. Утеплитель.
7. Пароизоляция.
8. Контробрешетка.
9. Внутренняя отделка (имитация бруса).
Пол в комнате отдыха:
1. Опорные доски.
2. Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
3. Утеплитель (мин. вата).
4. Пароизоляционная плёнка.
5 Чёрный пол - фанера.
6. Чистовое покрытие пола (паркетная доска или ламинат).
Пол в сан.узле и парной:
1. Опорные доски.
2. Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
3. Утеплитель (мин. вата).
4. Пароизоляционная плёнка.
5. Черновой пол - фанера.
6. Гидроизоляция.
7. Цементно-песчаная стяжка, армированная сеткой.
8. Чистовое покрытие пола (керамическая плитка на клею).
Кровля и боковые стены:
1. Покрытие - фальцевая сталь.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
5. Стропила.
6. Утеплитель (мин.вата).
7. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
8. Контробрешетка.
9. Внутренняя отделка (имитация бруса).
Ответы на часто задаваемые вопросы:
Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Можно ли внести в проект изменения?
