Проект каркасной бытовки 8 х 3 (М-83)
Архитектор: Дмитрий Новиков | 2023 г.
Типовой проект
![проект бытовки 3х](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_8N2n2cNl.jpg)
![каркасная бытовка 3х](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_4WS1irlf.jpg)
![бытовка проект 8х3](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_vBharCxF.jpg)
Планировка бытовки.
![план каркасной бытовки](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_8yfwgxp0.jpg)
Типовой проект каркасной утеплённой бытовки (М-83) размерами снаружи по каркасу 8 на 3 метра. Внутри бытовка разделена на 4 помещения: тамбур, сан.узел и 2 комнаты равной площади.
Бытовка спроектирована по каркасной технологии. Толщина деревянного каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента (например, свайного).

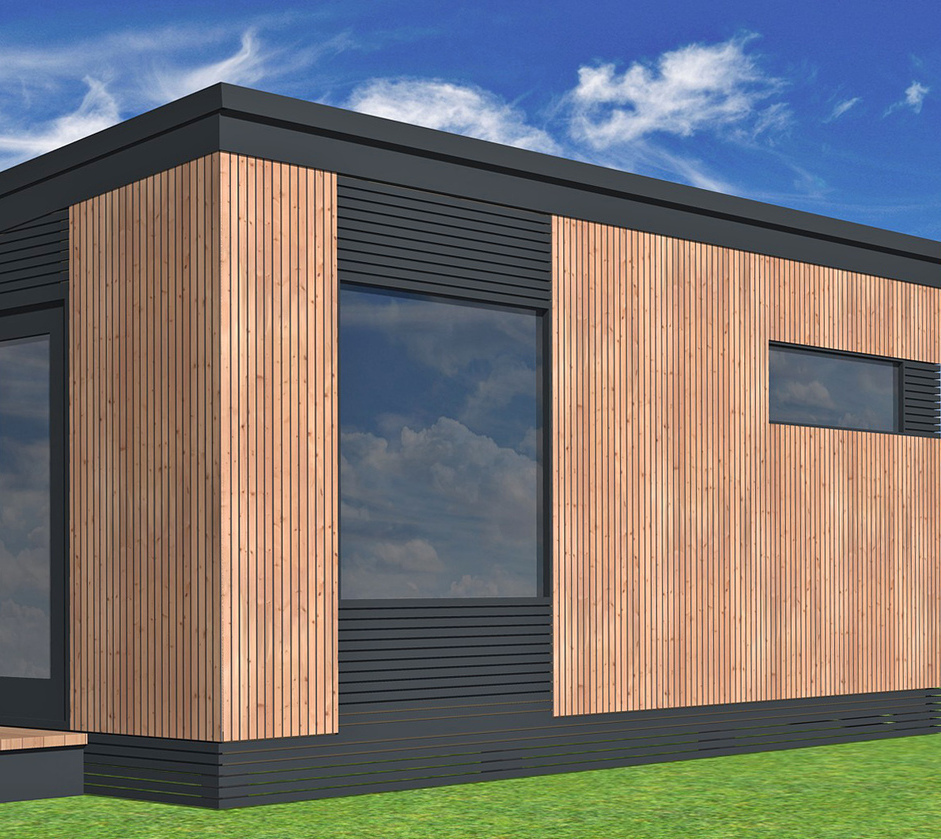

Дизайн фасадов бытовки в современном скандинавском стиле: вентилируемый фасад из планкена в сочетании с профлистом. Покрытие кровле - профлист.
Архитектурные параметры бытовки М-83:
Внешние размеры: 8 х 3 м (по каркасу)
Размеры внутри: 7,8 х 2, 8 м (по каркасу)
Высота потолка - 2,2 - 2,65 м.
Фундамент: столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х150 мм.
Утепление (мин.вата) стен - 100 мм, пола - 100 мм, кровли - 150 мм.
Кровля: односкатная, утеплённая.
Покрытие кровли: профлист.
Отделка фасада: планкен, профлист.
Состав проекта бытовки М-83:
Проект представляет из себя pdf-альбом (19 листов формата А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
Стоимость проекта бытовки М-83:
2500 рублей
Ограждающие конструкции:
![](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_sb6vrbX1.jpeg)
Наружные стены:
1. Наружная отделка (планкен или имитация бруса).
2. Обрешетка.
3. Ветрозащитная мембрана.
4. Стойки каркаса.
5. Утеплитель между стойками.
6. Пароизоляционная плёнка.
7. Контробрешетка (опционально).
8. Внутренняя отделка (вагонка).
![пирог пола лаги](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_zAaMf6x9.jpeg)
Пол:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Чёрный пол - фанера 12 мм.
8. Чистовое покрытие пола (линолеум, ламинат или др.).
![пирог каркасной стены](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_UWxm32tK.jpg)
Кровля:
1. Покрытие - профлист.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана.
5. Стропила.
6. Утеплитель (мин.вата).
7. Пароизоляция.
8. Контробрешетка (опционально).
9. Внутренняя отделка (вагонка).
![состав проекта бытовки](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_w5cH97gz.jpg)
![пример чертежей бытовки](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_0pLSeXnh.jpg)
Ответы на часто задаваемые вопросы:
Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Как приобрести проект?
Можно ли внести в проект изменения?
Есть ли в проекте смета?
