Проект каркасного дачного дома/бытовки с террасой (БТ-59)

Архитектор: Дмитрий Новиков | 2024 г.
Типовой проект
проект дома бытовки
дом бытовка с террасой
каркасная бытовка проект
бытовка с террасой проект
план бытовки с террасой
Типовой проект современного каркасного дачного дома-бытовки с крытой террасой и панорамными окнами. Этот дом-бытовка подходит как для сезонного проживания в летний период, так и для круглогодичного проживания небольшой семьи из 2-3 человек. Терраса достаточно просторная для того, чтобы использовать её в качестве беседки с летней кухней и BBQ. Размеры дома снаружи по каркасу 5 на 6 метров (без учёта слоёв наружной отделки). Размеры террасы 3,3 на 5 метров. Планировка дома состоит из 4х помещений: кухни-столовой, спальни, сан.узла и технического помещения (в котором можно разместить бойлер, стиральную машинку и другое оборудование). Предусмотрено место ля возможности установки небольшой дровяной печи-камина. Гостиная и спальня имеют панорамное остекление.
Дом/бытовка спроектирован по каркасной технологии, утеплённый, всесезонный. Толщина каркаса и утепления стен - 150 мм. Дополнительным утепляющим слоем являются ветрозащитные плиты Isoplaat толщиной 25 мм. Фундамент - винтовые сваи.
Дизайн фасадов в современном стиле: скандинавский минимализм. В отделке фасадов используется вентилируемый фасад из планкена и рейки. Покрытие кровли и заднего фасада - профилированный лист.

Альтернативный вариант цветового решения фасадов:

Архитектурные параметры БТ-59:

Внешние размеры дома: 6 х 5 м (по каркасу)
Размеры внутри дома: 5,7 х 4,7 м (по каркасу)
Размеры террасы: 3,3 х 3 м
Высота потолка: 3 - 2,3 м.
Фундамент: винтовые сваи.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Пол: по лагам из доски 50х200 мм.
Стропила: из доски 50х200 мм.
Утепление стен и пола: мин.вата 150 мм.
Утепление кровли: мин.вата 200 мм.
Кровля: односкатная.
Покрытие кровли: проф. лист.
Отделка фасадов: планкен, рейка.
Отделка интерьера: вагонка.

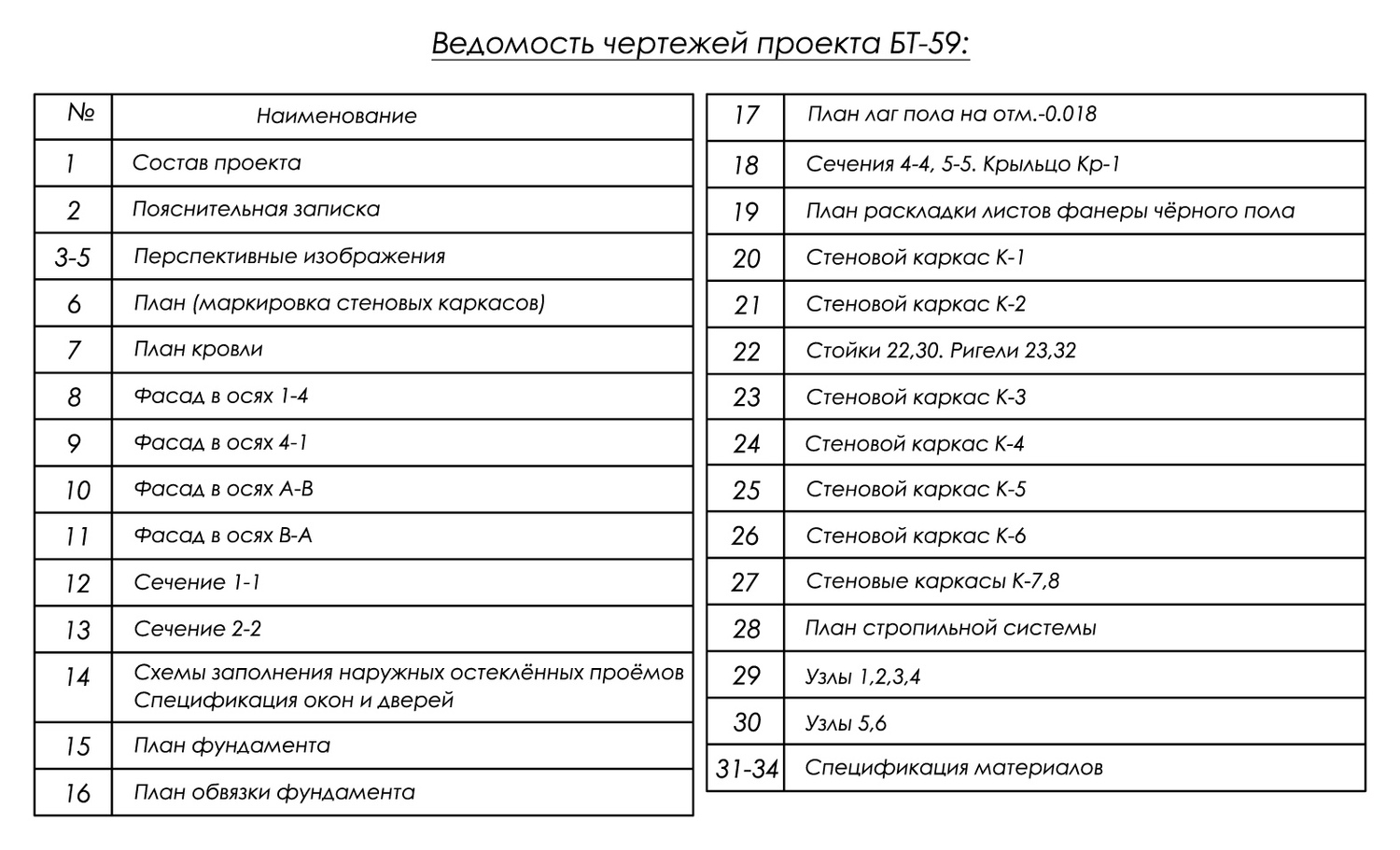

Состав проекта БТ-59:

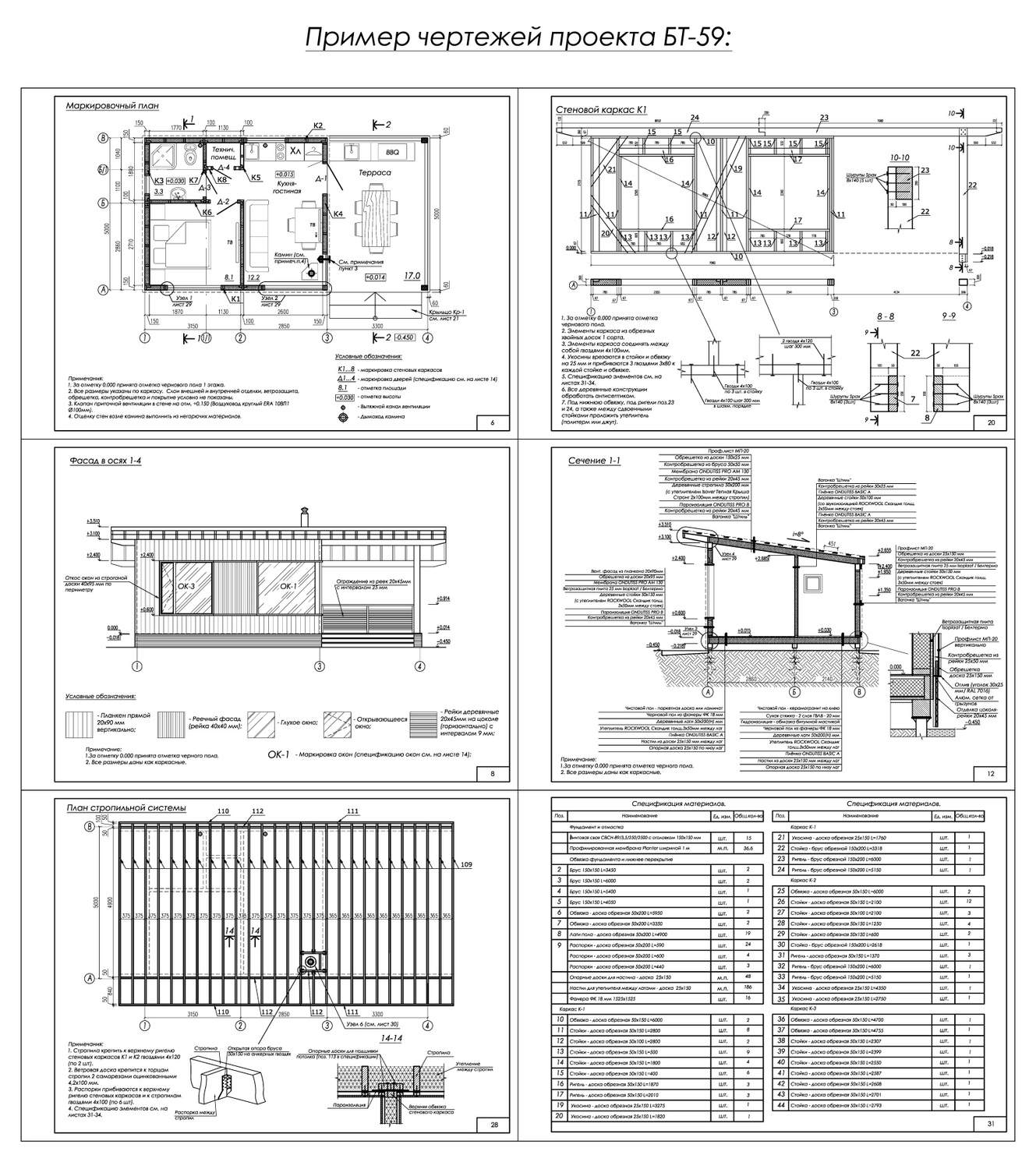

Проект представляет из себя pdf-альбом (35 листов формата А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов, необходимые узлы и детали).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов : фундамента, перекрытий, каркасов стен, стропильной системы).
3. Спецификация материалов и крепёжных элементов.
+ Таблицы оптимизации раскроя пиломатериалов (21 лист формата А4).

Стоимость проекта дома-бытовки БТ-59:

4400 рублей

Ограждающие конструкции:

пирог каркасной стены

Наружные стены:

1. Наружная отделка (планкен).
2. Обрешетка.
3. Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
4. Стойки каркаса.
5. Утеплитель.
6. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
7. Контробрешетка.
8. Внутренняя отделка (вагонка).
пирог пола лаги

Пол:

1. Опорные доски.
2. Сплошной дощатый настил с ветрозащитной мембраной или ветрозащитная плита 25 мм.
3. Утеплитель (мин. вата) между лагами пола.
4. Пароизоляционная плёнка.
5. Чёрный пол - фанера.
6. Чистовой пол - паркетная доска (или ламинат, кварцвинил или др).
пирог кровли

Кровля:

1. Покрытие - профлист.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
5. Стропила.
6. Утеплитель (мин.вата).
7. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
8. Контробрешетка.
9. Внутренняя отделка (вагонка или имитация бруса).
состав проекта бытовки
чертежи каркасной бытовки

Ответы на часто задаваемые вопросы:

Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Можно ли внести в проект изменения?
Есть ли в проекте смета?
Есть ли в проекте инструкция по строительству?

Купить проект дачного дома / бытовки БТ-59

Если Вы хотите купить проект или задать вопросы — заполните контактную форму ниже или выберите удобный для вас способ связи.
