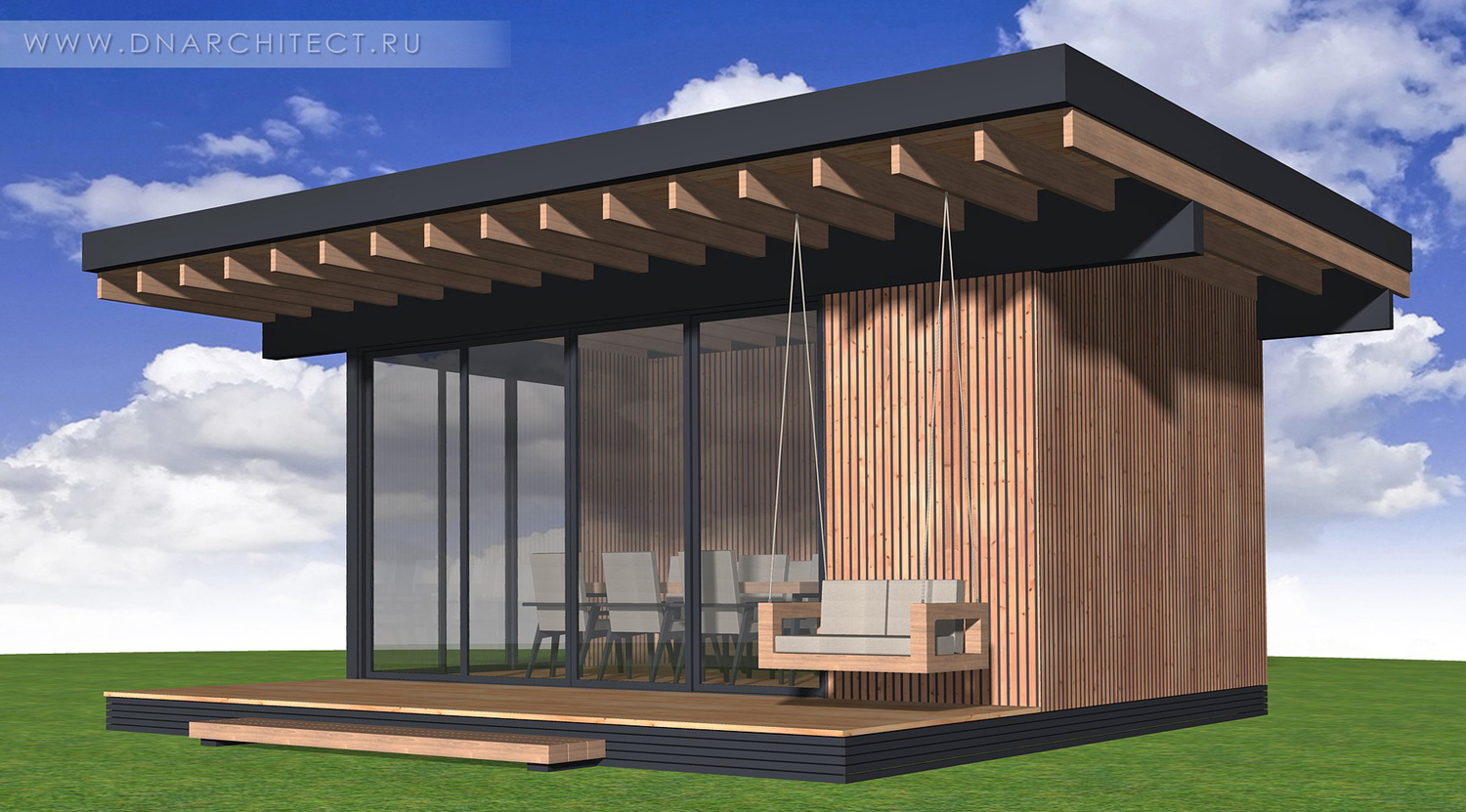

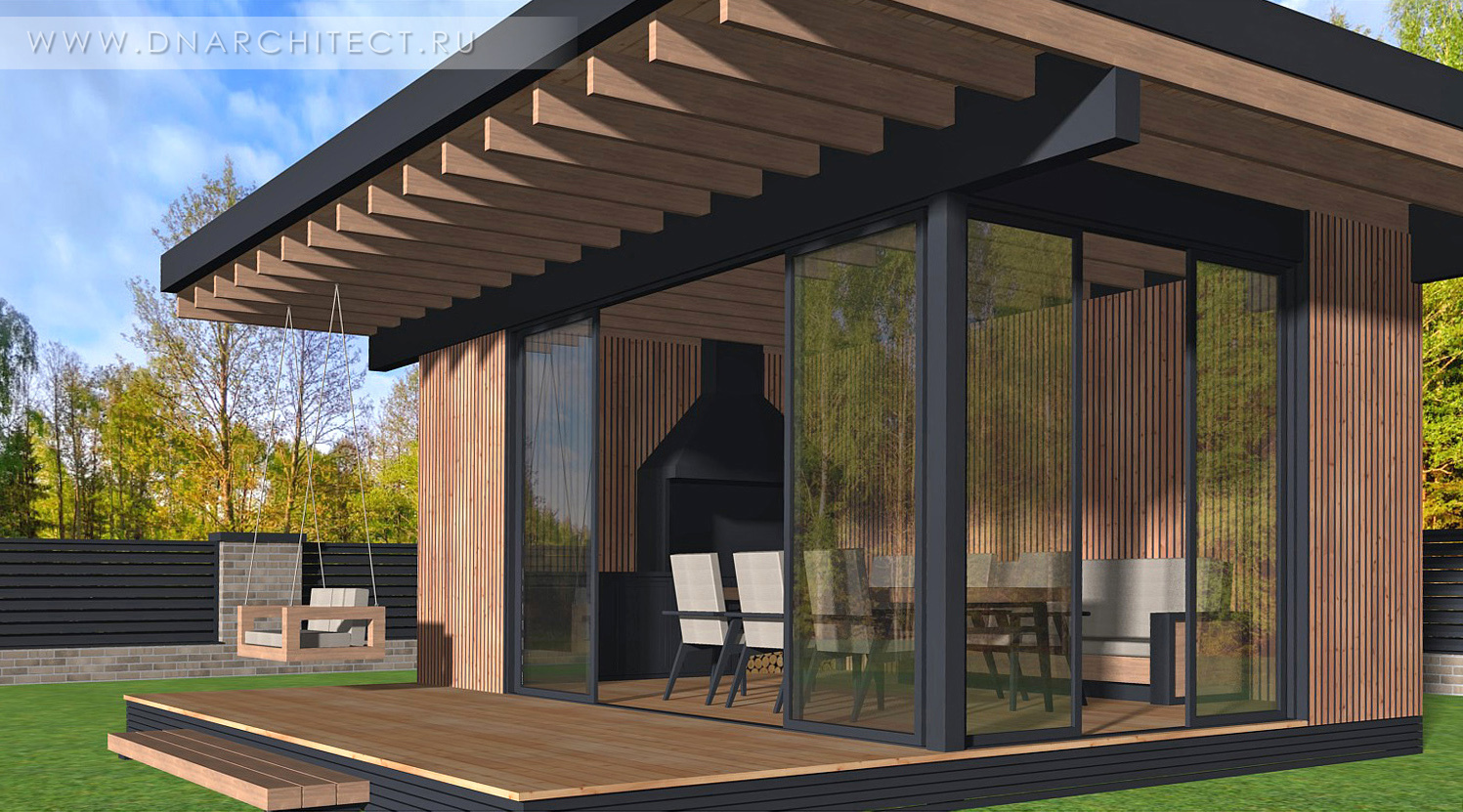

Проект современной каркасной беседки с террасой (БХ-66)

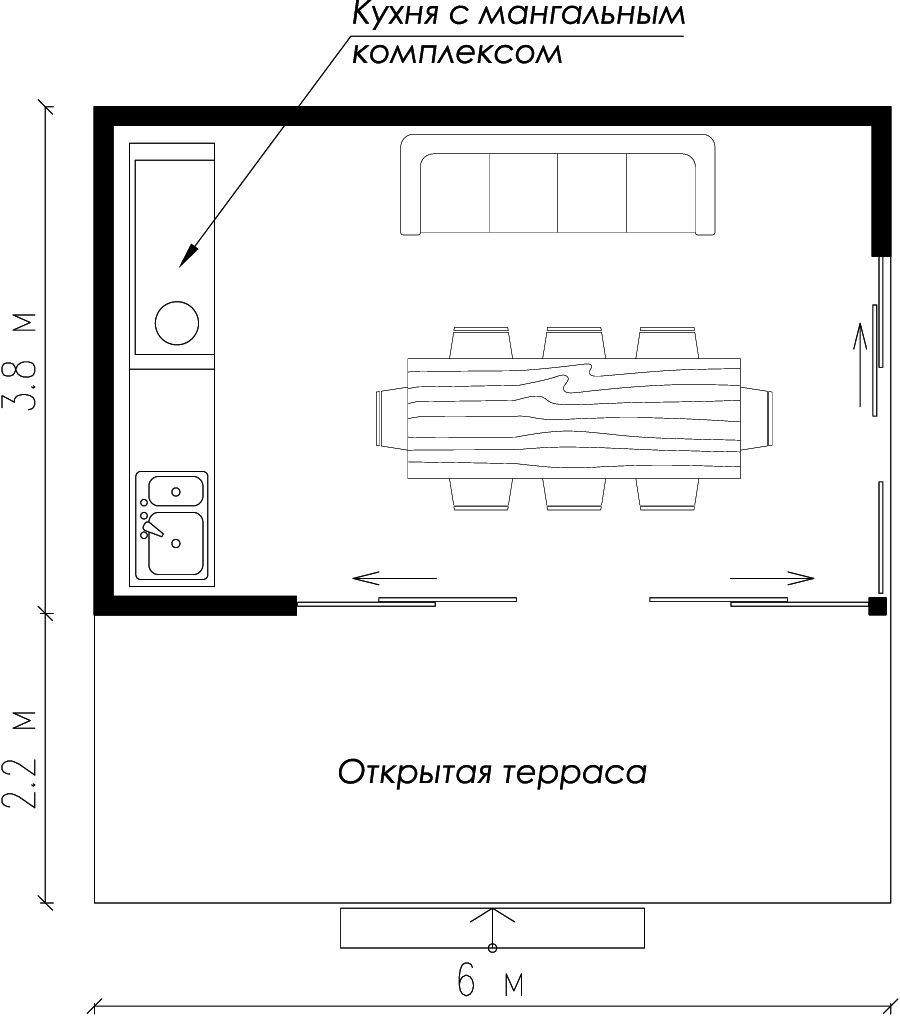

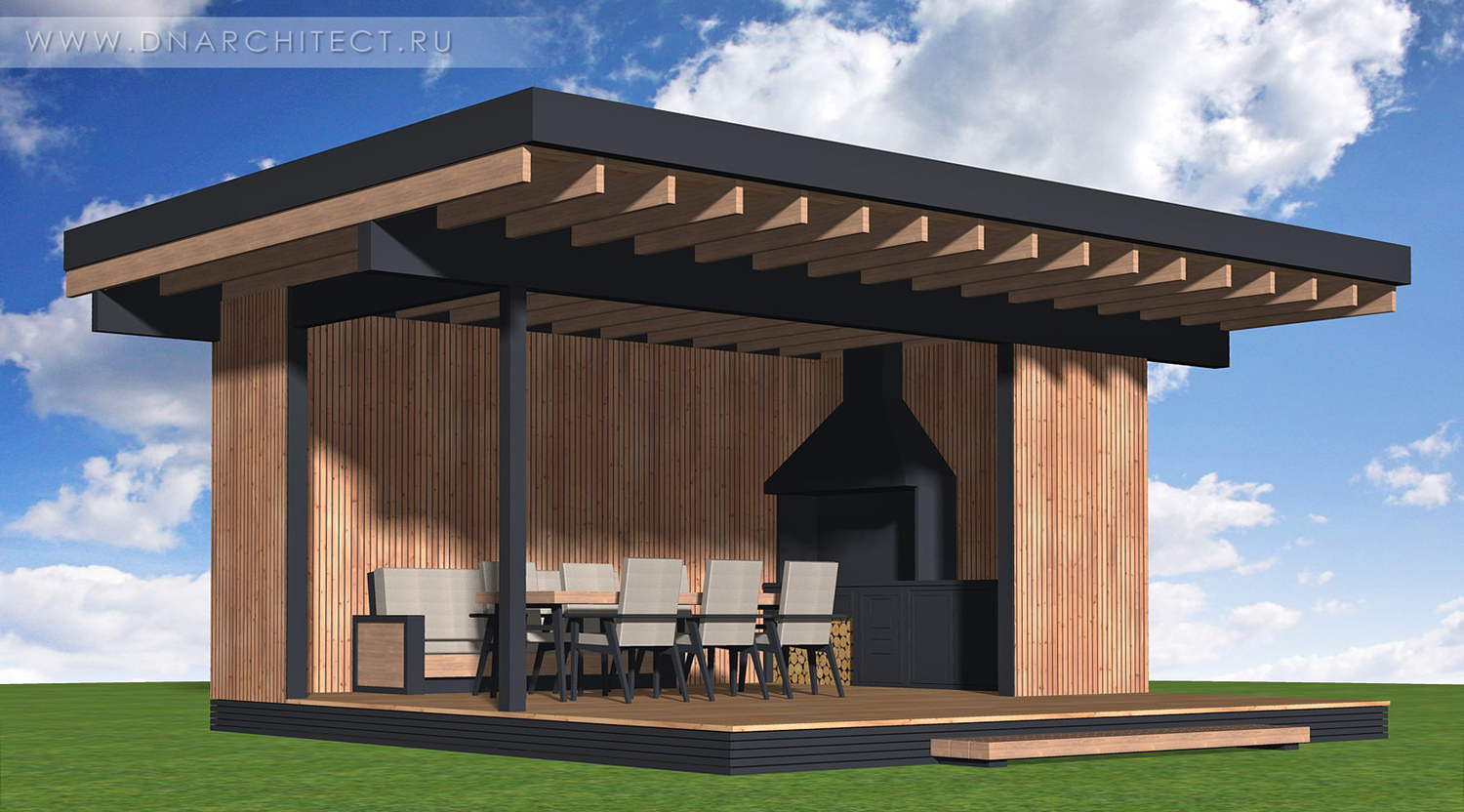

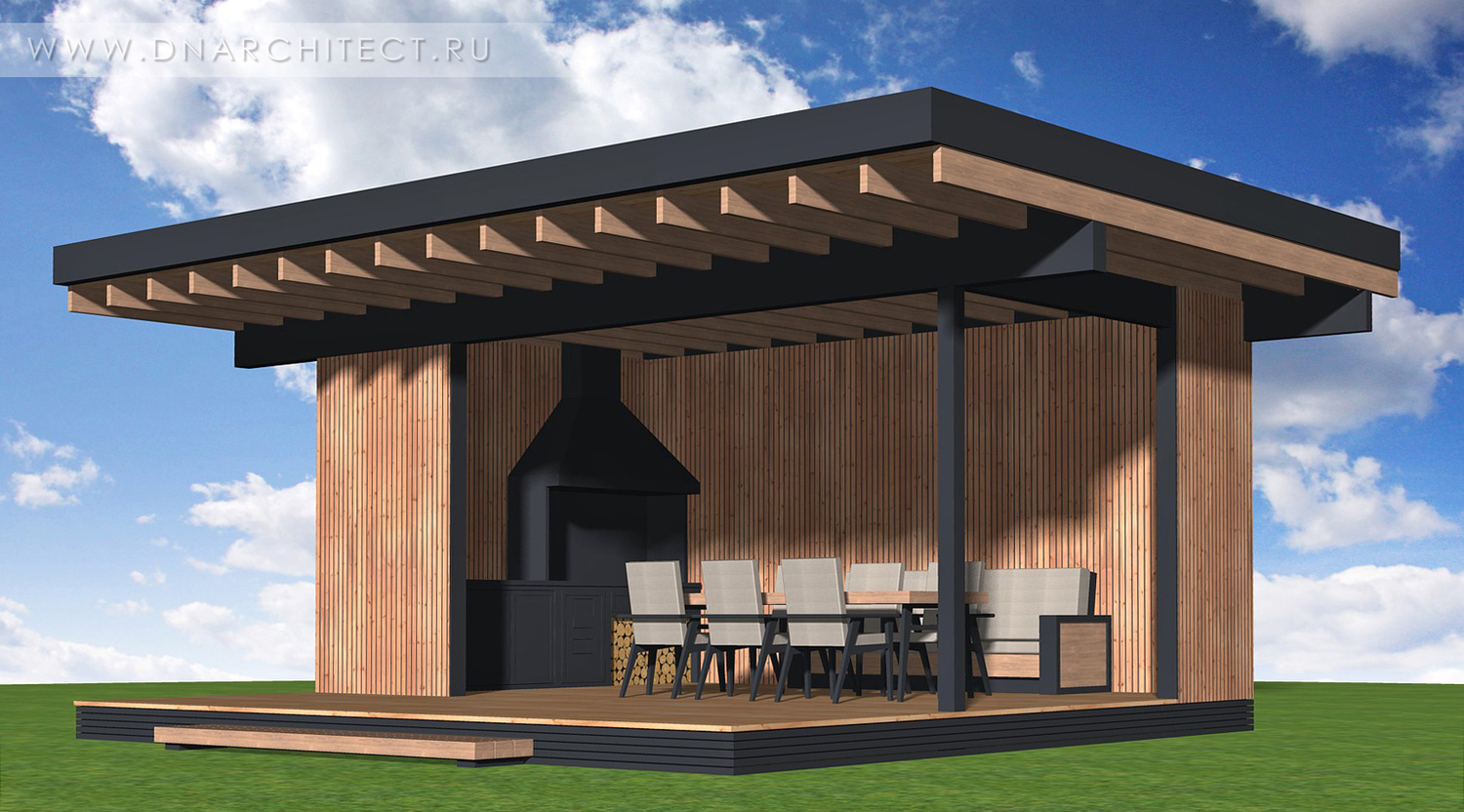

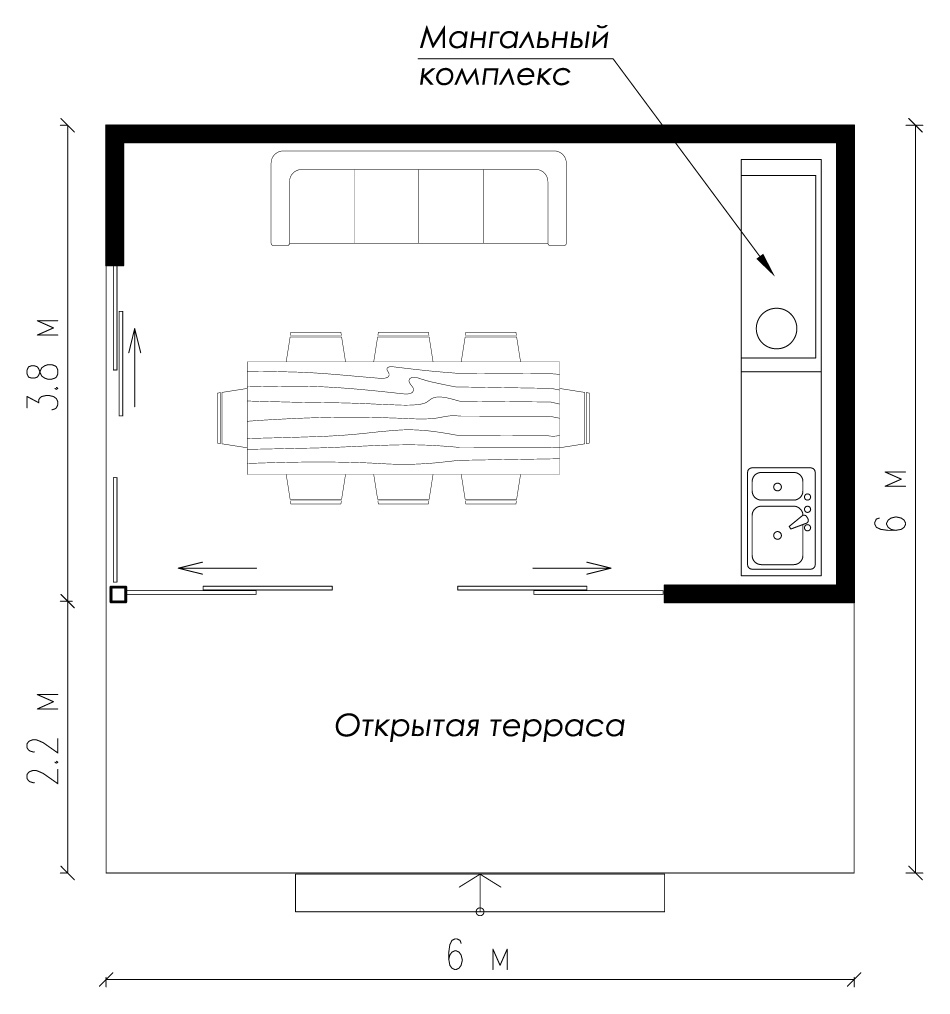

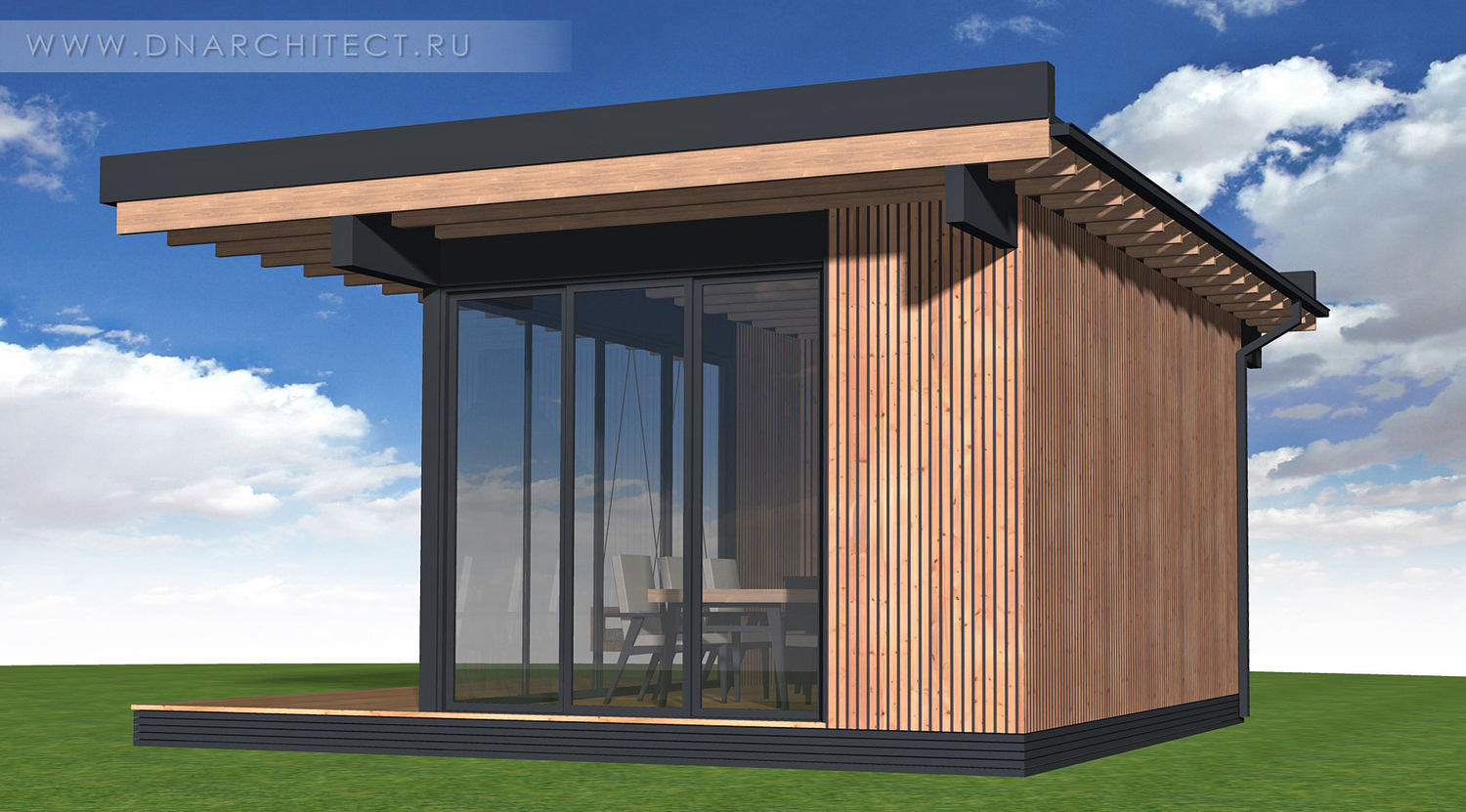

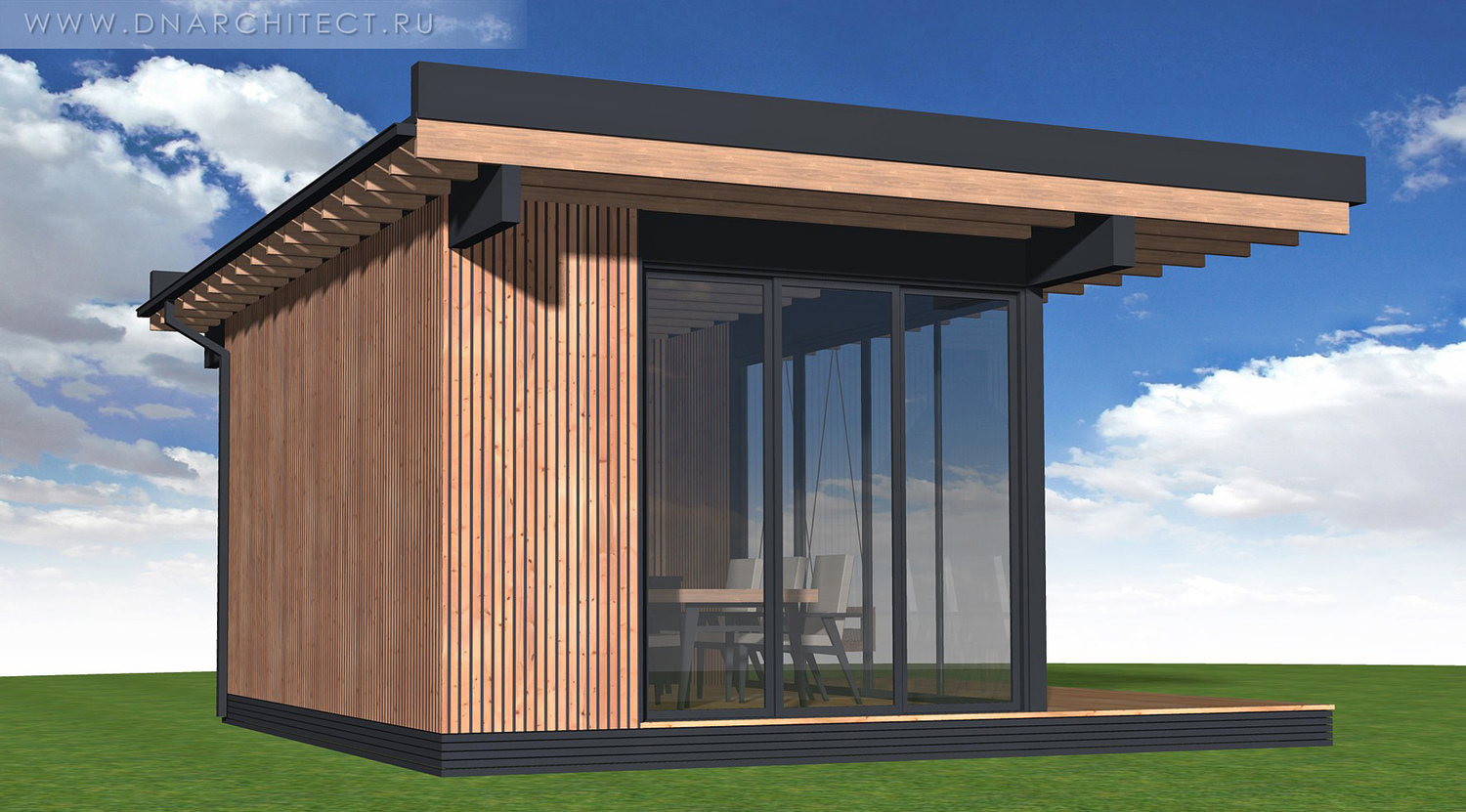

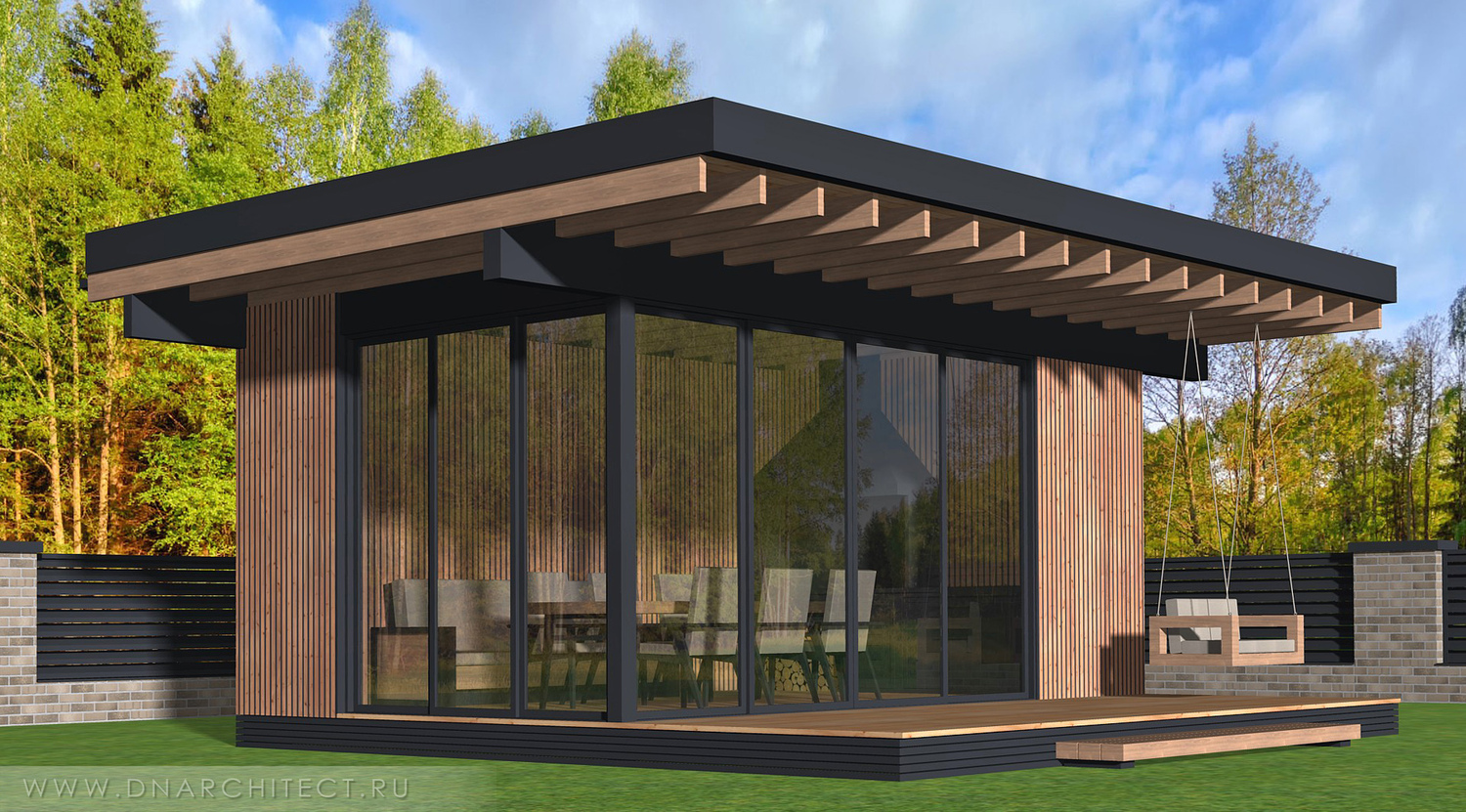

Типовой проект современной каркасной беседки с террасой и раздвижным остеклением. Размер беседки 3,8 на 6 метров. К беседке примыкает вдоль главного фасада открытая терраса размером 2,2 на 6 метров. Внутри беседки предусмотрено место для установки мангального комплекса (в проект не входит), стола на 6 человек и дивана.
Беседка спроектирована по каркасной технологии из обрезных пиломатериалов естественной влажности. Также применяются ригели из клееного бруса длиной до 8 метров, а также угловая стойка из стального профиля. Фундамент - свайно-винтовой.  Предусмотрена установка раздвижной оконной системы по двум сторонам беседки, которая позволяет пользоваться беседкой в холодное время года с закрытыми окнами, а также создать открытое пространство в тёплое время года.

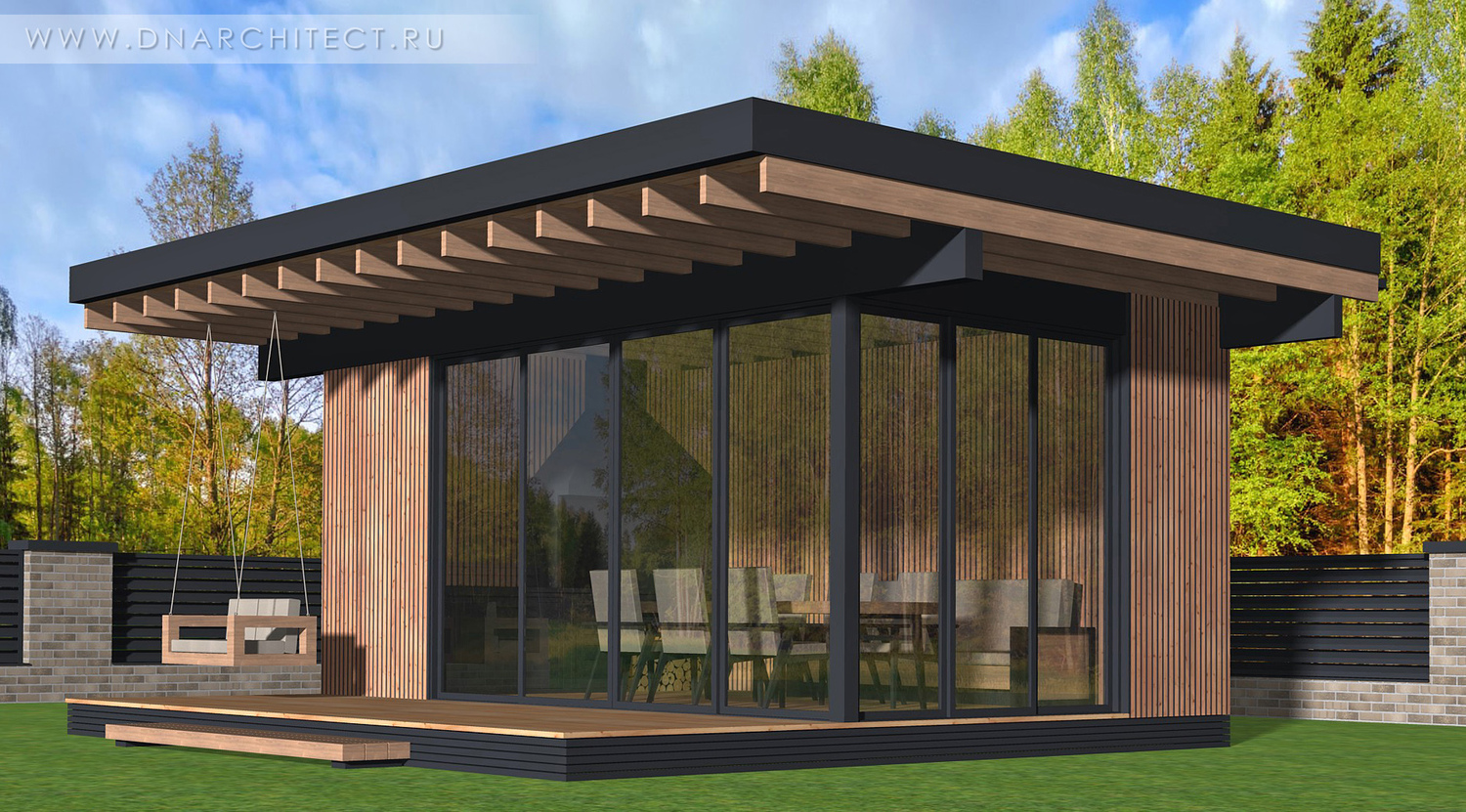

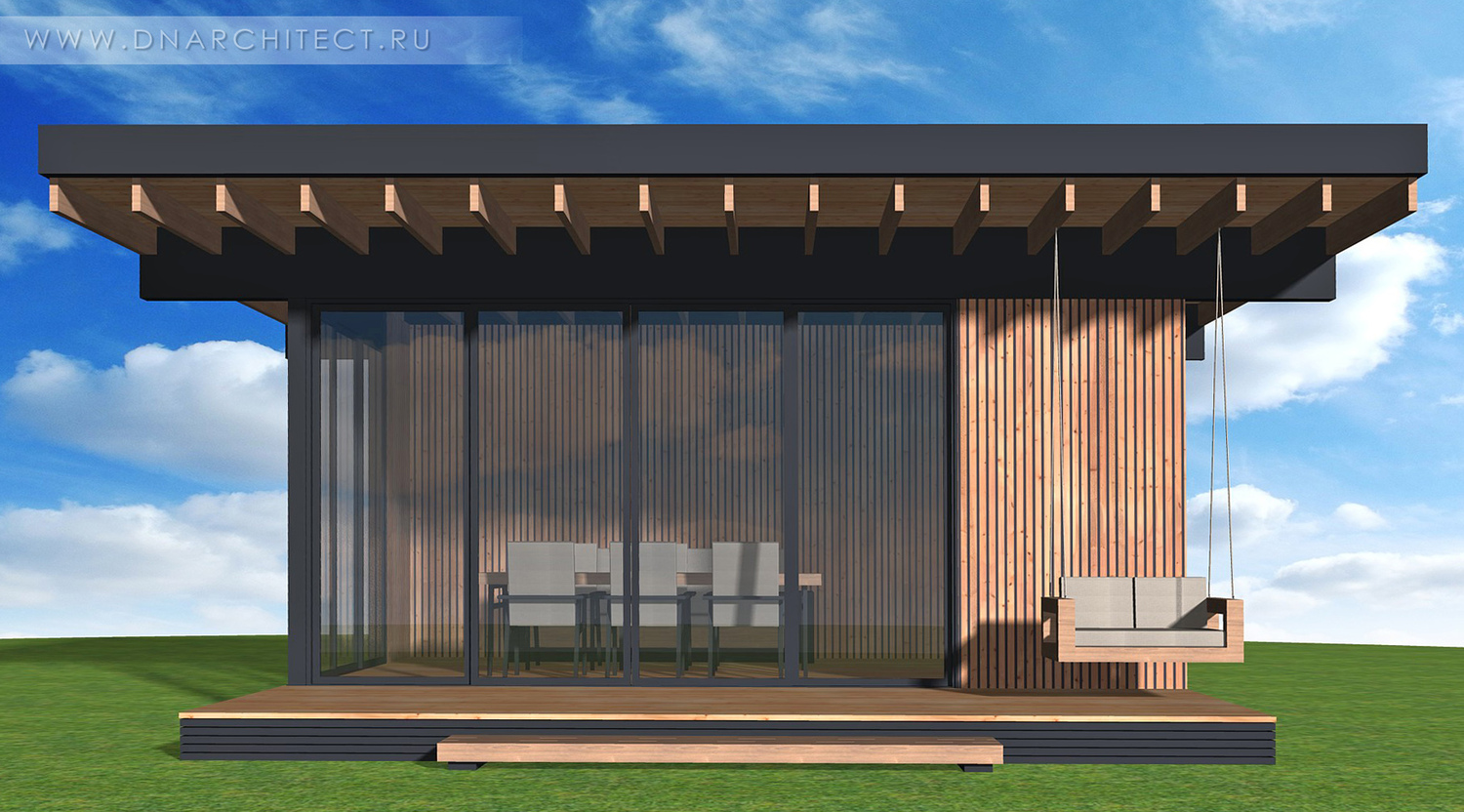

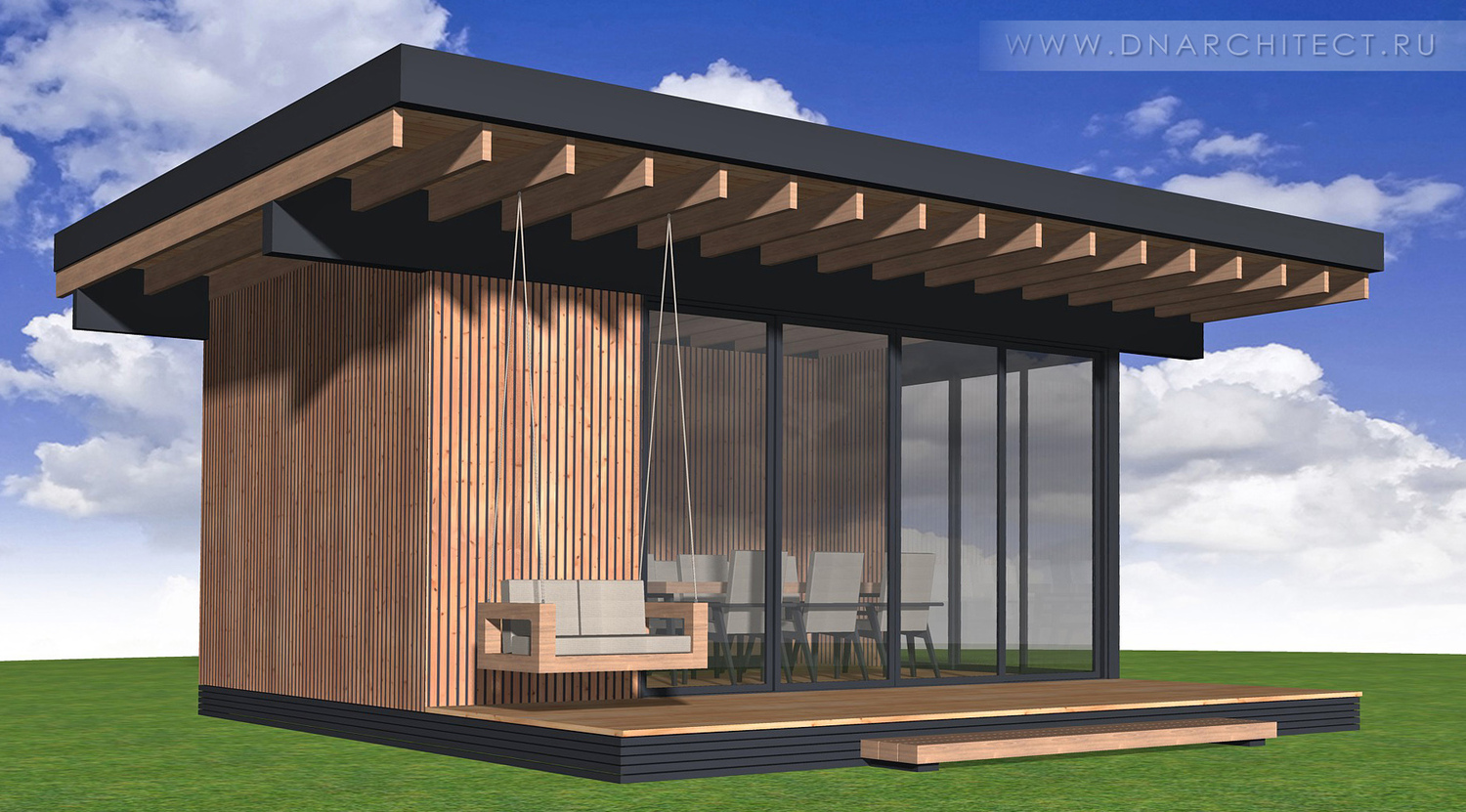

Дизайн фасадов беседки в современном скандинавском стиле. Отделка фасада и цоколя деревянными рейками из лиственницы. Покрытие кровли - рулонная гидроизоляция.

Архитектурные параметры беседки БХ-66:
Внешние размеры (общие): 6 х 6 м
Размеры беседки (по каркасу): 3,8 х 6 м.
Размеры террасы (по каркасу): 2,2 х 6 м.
Высота потолка (от пола до низа лаг перекрытия) - 2,97 м.
Фундамент:  свайно-винтовой.
Несущая конструкция: деревянный каркас.

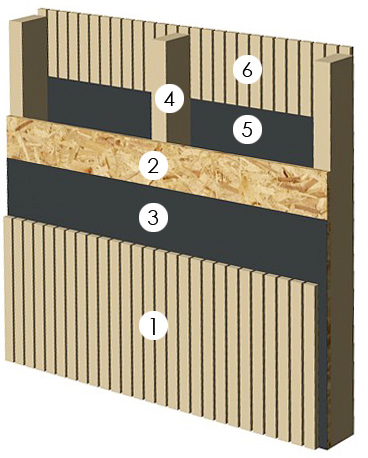

Каркас стен: из доски 50х100 мм.
Пол: по лагам из бруса 100х150.
Лаги потолка: из доски 50х200 мм.
Утепление: отсутствует.

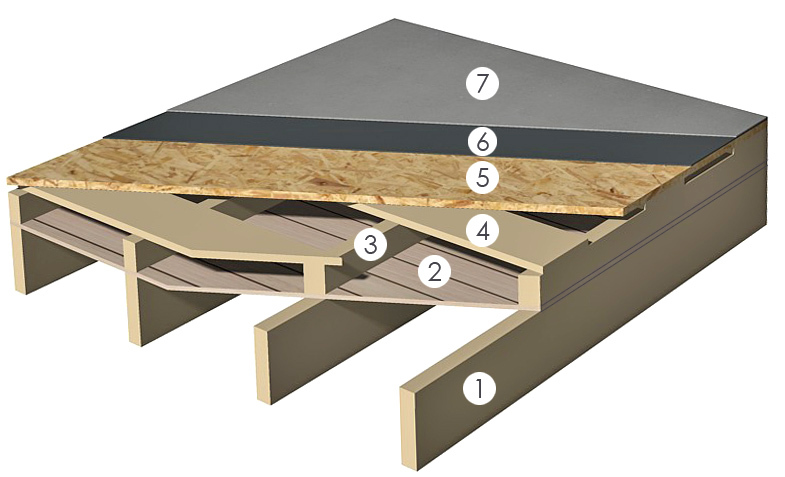

Кровля: односкатная малоуклонная.
Покрытие кровли: ТЕХНОЭЛАСТ СОЛО РП1.
Отделка фасада и интерьера: рейки из лиственницы.
Покрытие пола: палубная доска из лиственницы.

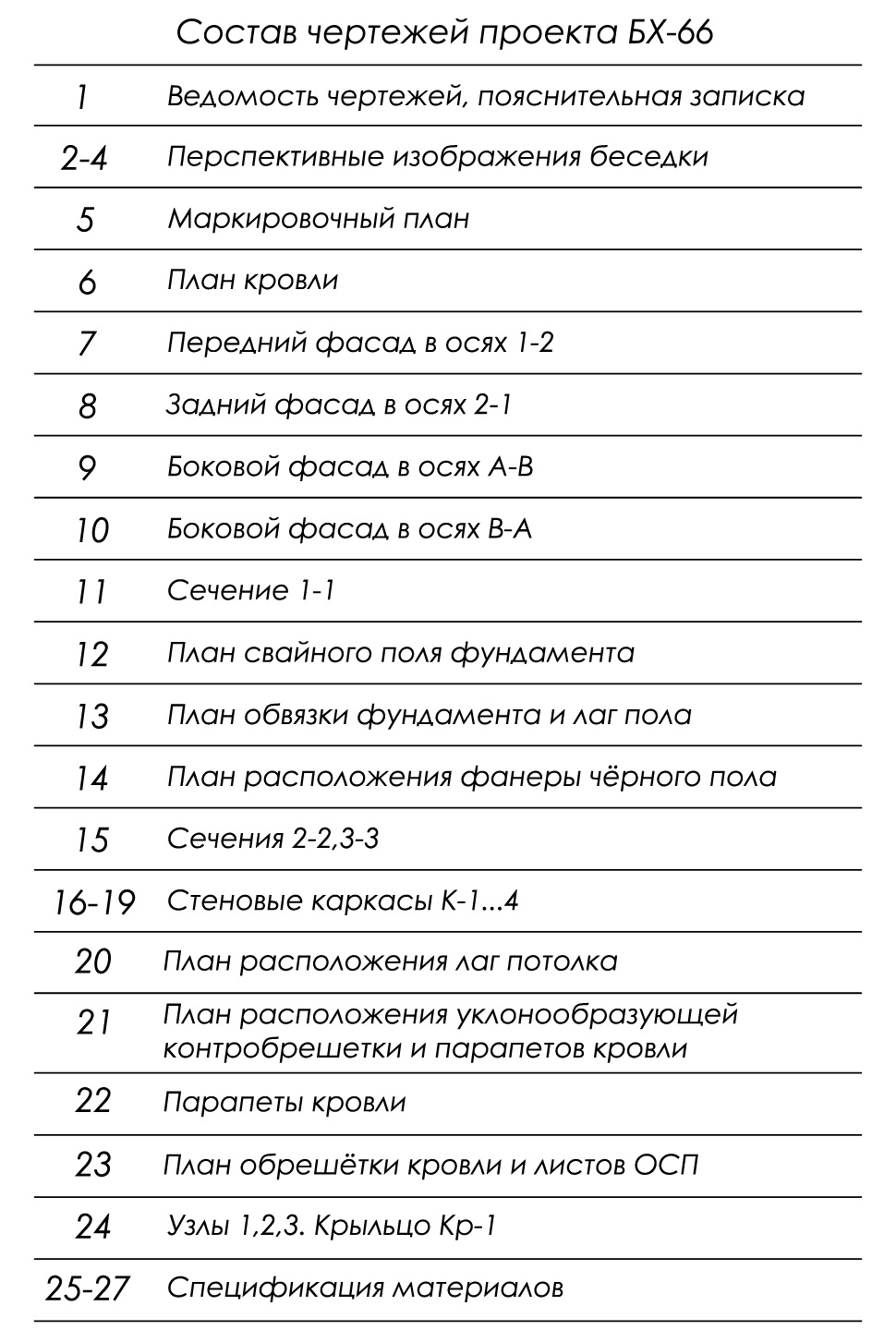

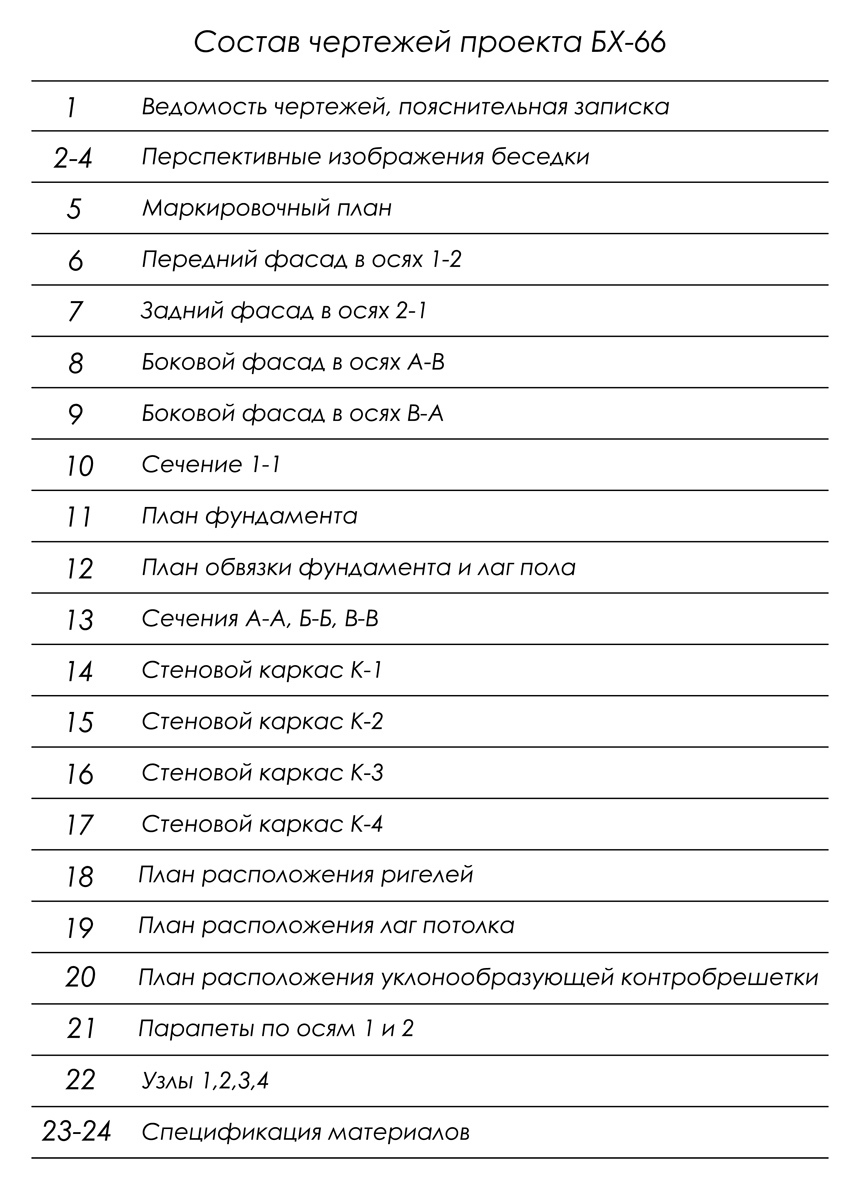

Состав проекта беседки БХ-66:
Проект представляет из себя pdf-альбом (25 листов формата А4) и состоит из 3х разделов:

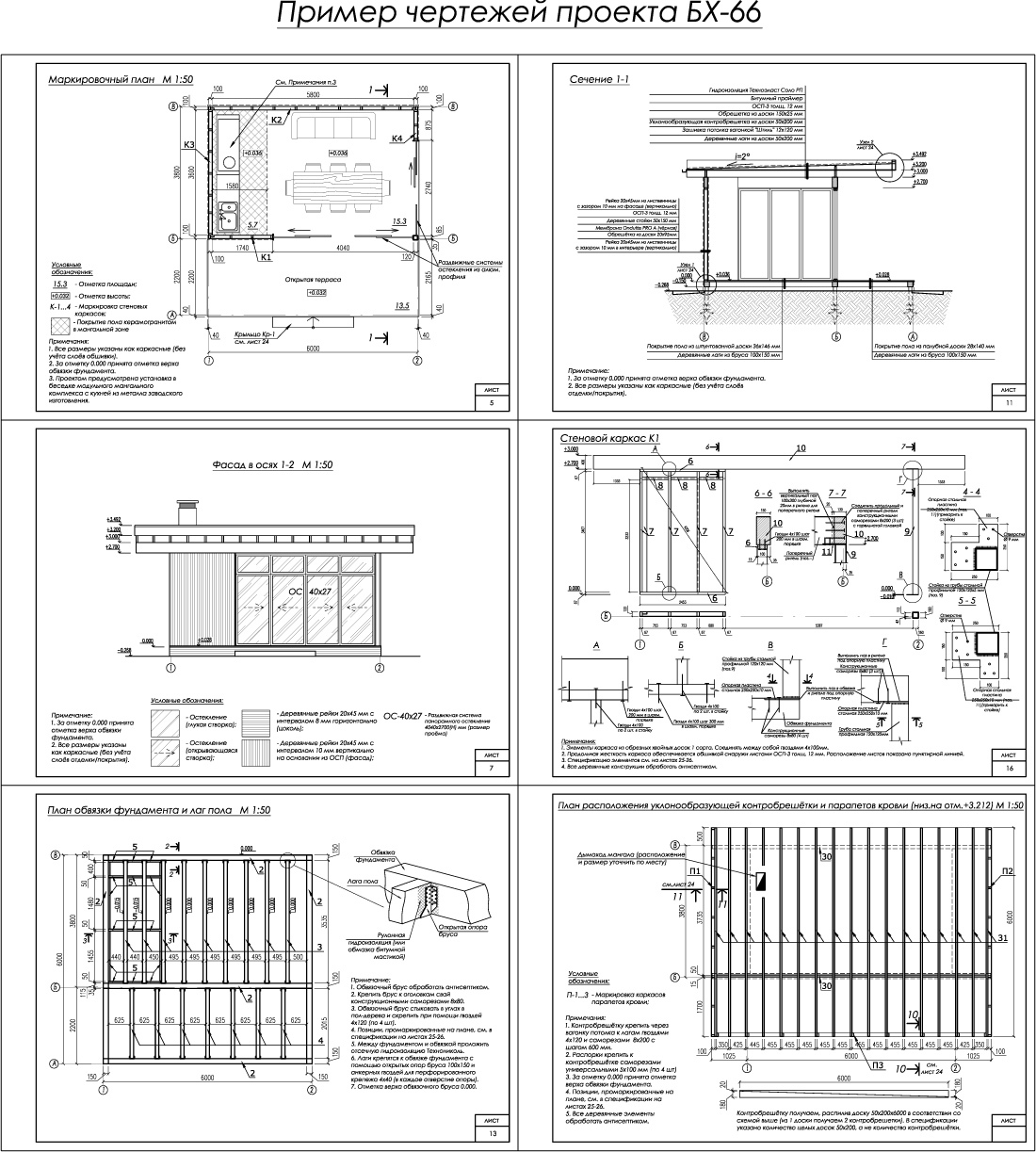

1. Архитектурные чертежи - раздел АР (пояснительная записка, маркировочный план, план кровли, фасады, разрезы, узлы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Оптимизация раскроя пиломатериалов.
