Проект гаража / мастерской из газобетона 5х7 м (G-57-В)

Архитектор: Дмитрий Новиков
Типовой проект

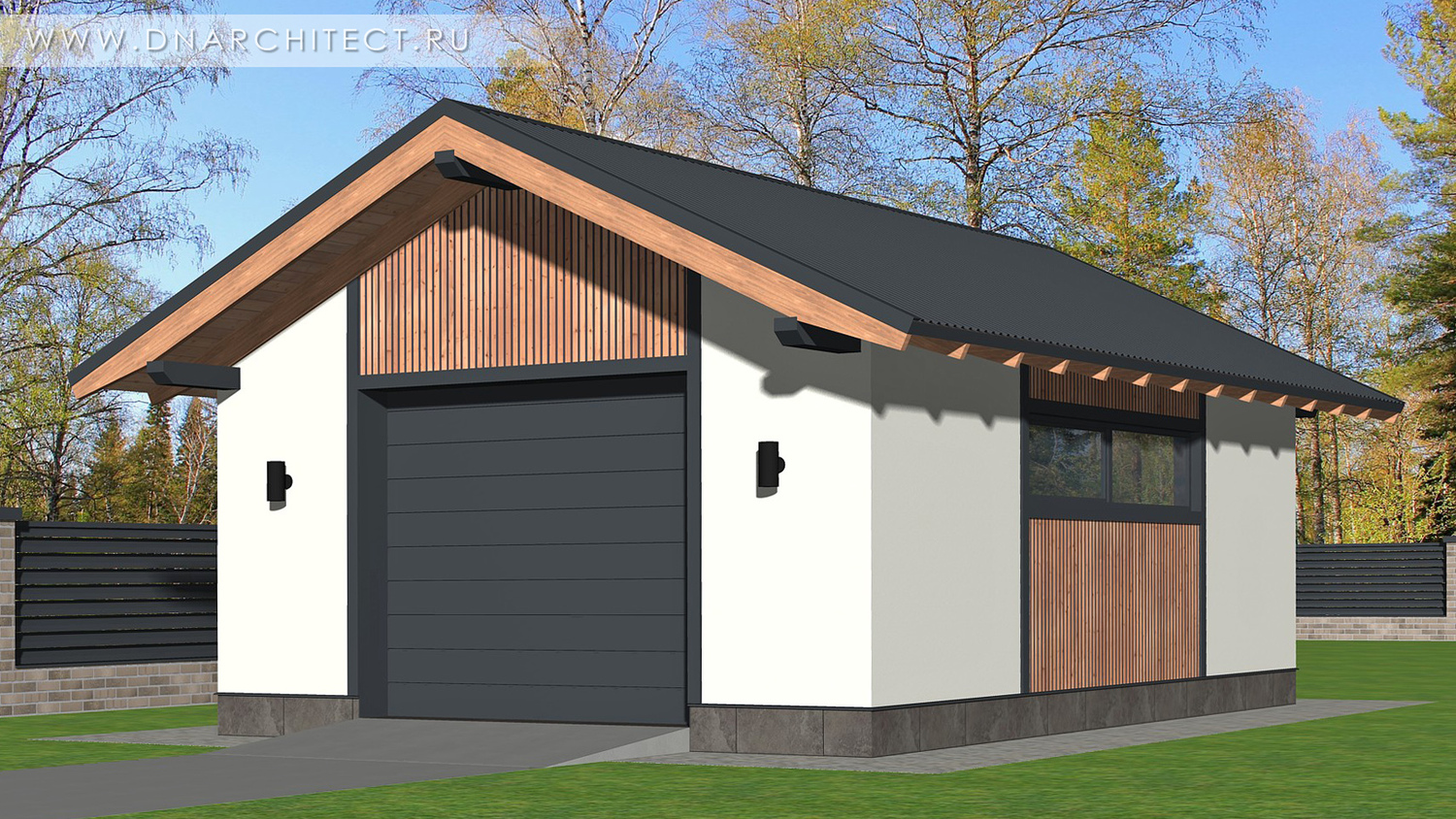

проект гаража из газобетона 5х7м
проект гаража из газобетона
гараж мастерская проект
гараж мастерская из газобетона

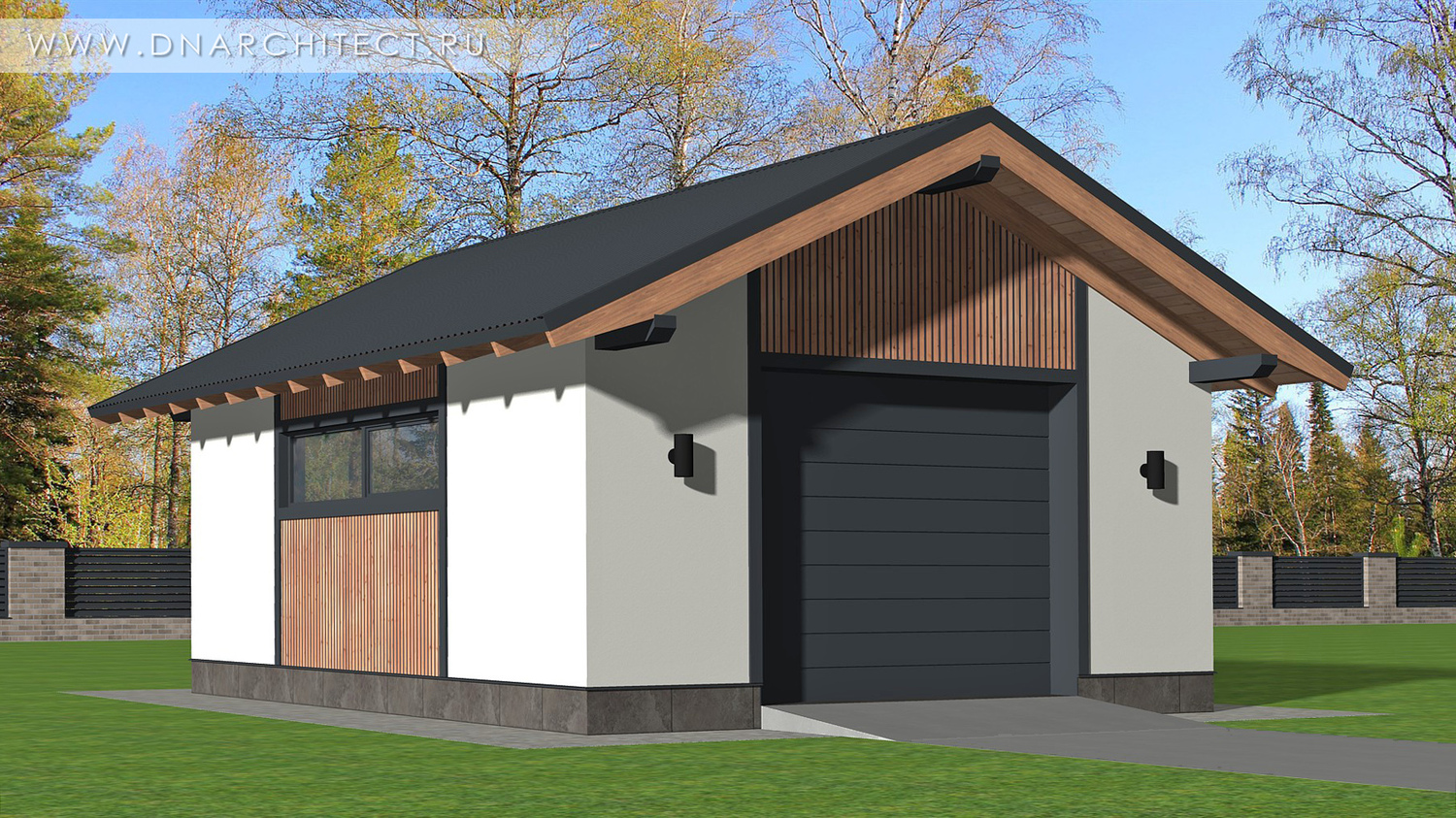

проект современного гаража
план каркасной бытовки

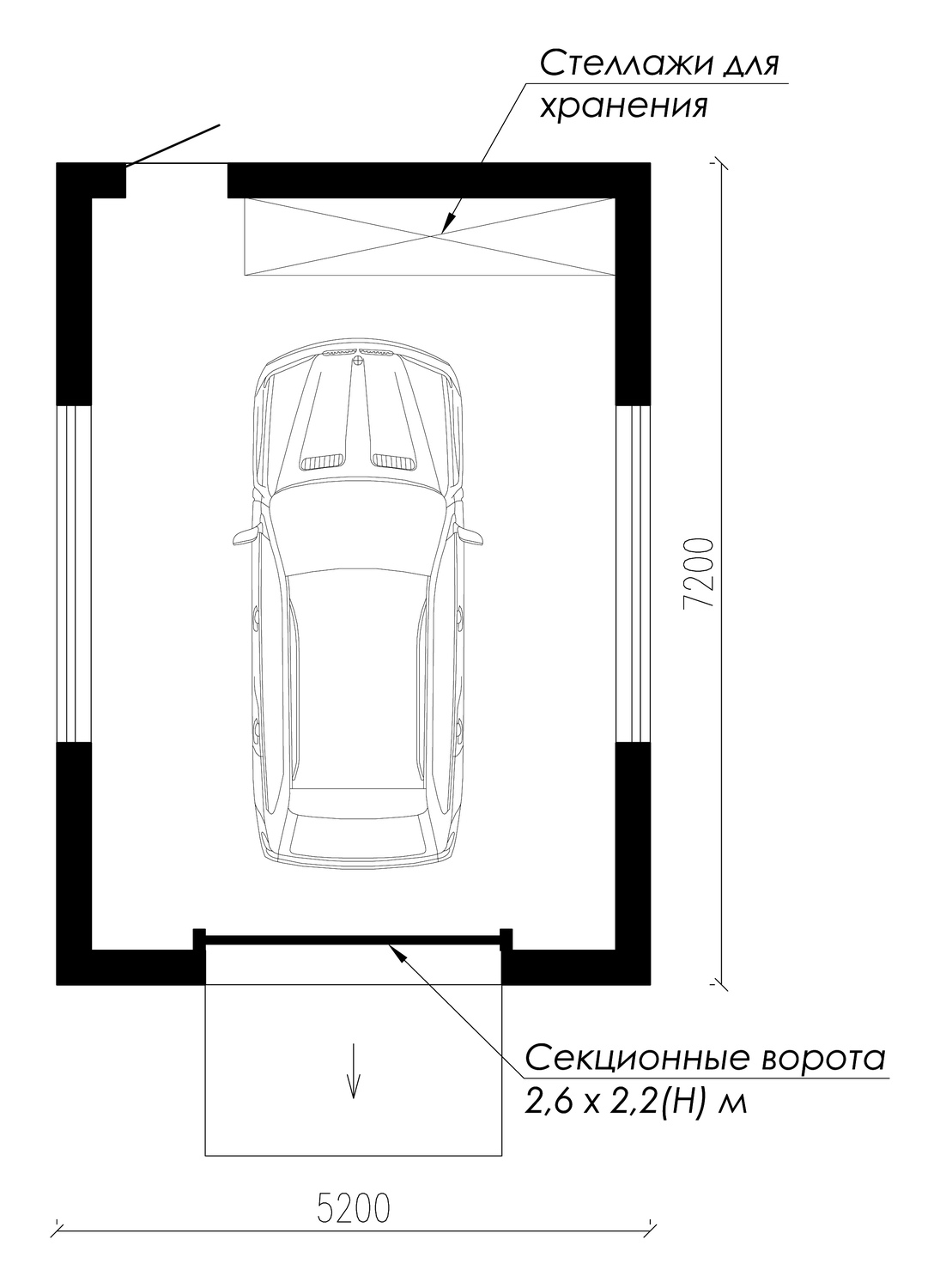

Типовой готовый проект гаража на 1 автомобиль из газобетона,  который также можно использовать в качестве мастерской. Дизайн фасадов гаража / мастерской в современном стиле. Размеры снаружи 5,2 на 7,2 метра. Длина гаража внутри 6,6 м, что позволяет хранить в нём длинномерные предметы (например, пиломатериалы длиной 6 м). Также такая длина позволяет обустроить стеллажи для хранения. Для возможности использования гаража в качестве мастерской по двум фасадам гаража расположены окна для естественного освещения. Размер въездных ворот на фасаде 2,6 (Ш) х 2,2 (В) метра. На заднем фасаде расположен дополнительный вход.
Гараж спроектирован из газобетона. Несущие наружные стены толщиной 300 мм без утепления с покрытием штукатуркой (при желании фасад можно утеплитель минераловатными плитами без изменения проекта). Фундамент - монолитная железобетонная плита. Поверх неё запроектирована утепленная стяжка с контуром электрического теплого пола (для возможности отопления гаража). Перекрытие по деревянным балкам с утеплением минеральной ватой (на высоте 2,4 м). Кровля двускатная по деревянным стропилам с покрытием проф.листом.

Архитектурные параметры:

Нормативная снеговая нагрузка - 4 снеговой район.
Нормативная ветровая нагрузка - 2 ветровой район.
Внешние размеры: 5,2 х 7,2 м
Размеры внутри: 4,6 х 6,6 м
Высота потолка - 2,4 м.
Фундамент: монолитная ж/б плита.
Конструктивная схема: несущие стены.
Стены: из блоков газобетона толщиной 300 мм.
Пол: цементно-песчаная стяжка с контуром электрического тёплого пола с покрытием керамогранитом.
Стропила и лаги перекрытия: из доски 50х200 мм.
Утепление перекрытия: мин.вата 150 мм.
Кровля: двускатная с покрытием из проф.листа.
Отделка фасада: штукатурка, деревянные рейки, керамогранит.
Отделка интерьера: штукатурка.

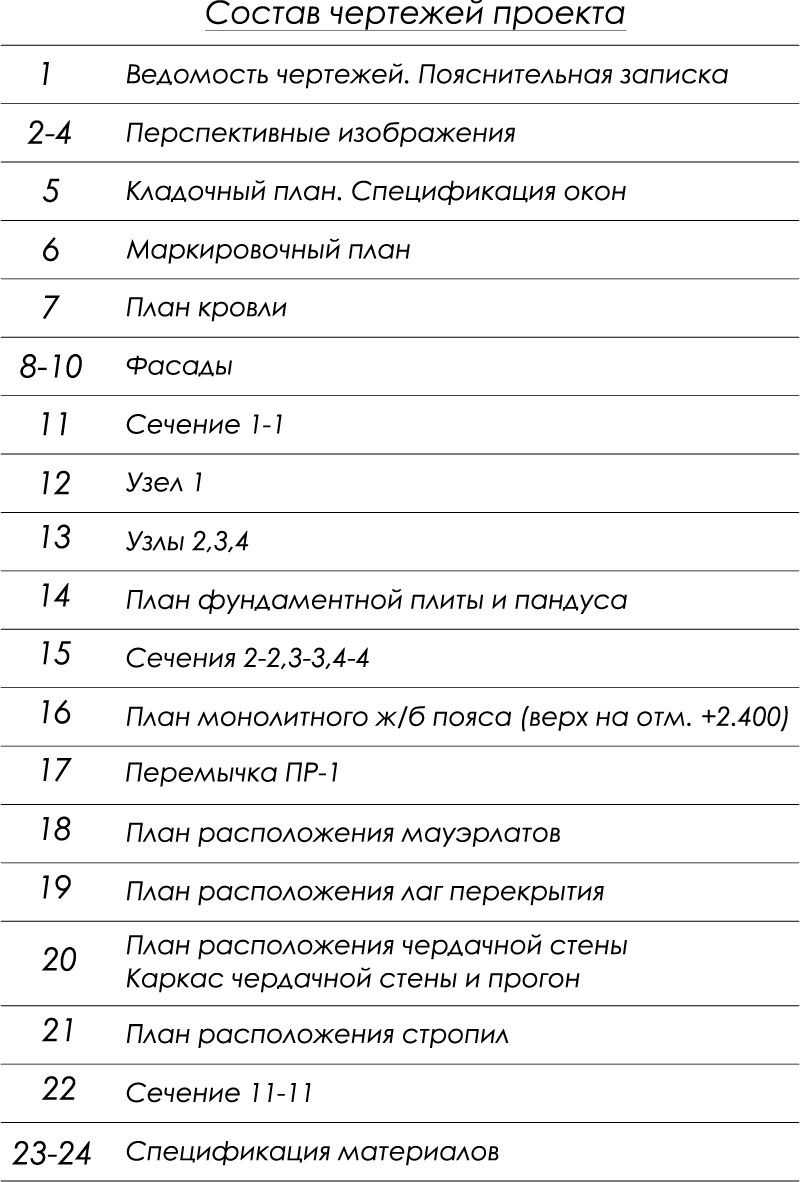

Состав проекта гаража G-57-B:

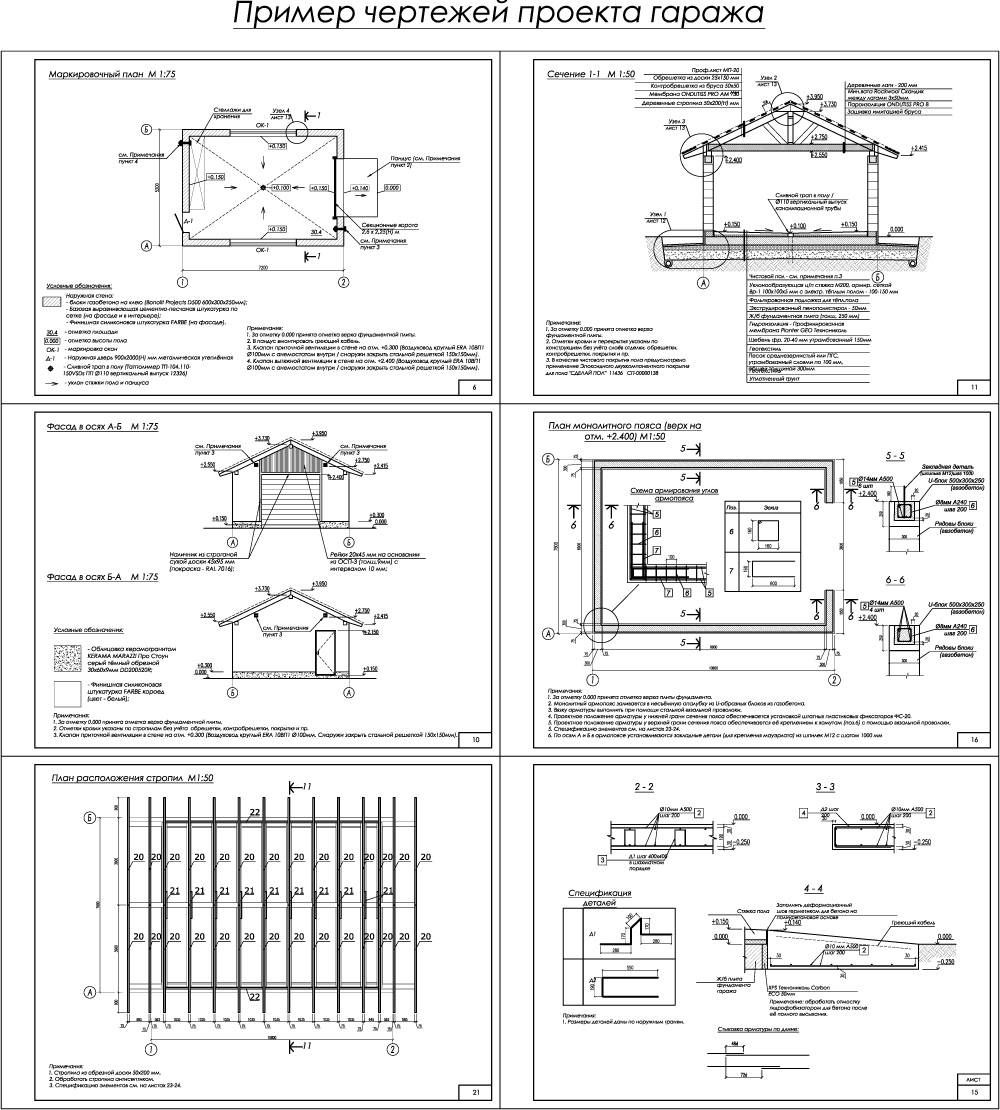

Проект представляет из себя pdf-альбом (30 листов формата А4):
1. Архитектурные чертежи - раздел АР (маркировочный и кладочный планы, план кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, пандуса, ж/б армопоясов, перекрытия, стропильной системы).
3. Подробная спецификация строительных материалов.
4. Оптимизация раскроя пиломатериалов.

Стоимость проекта гаража G-57-B:

3800 руб.

Ограждающие конструкции:

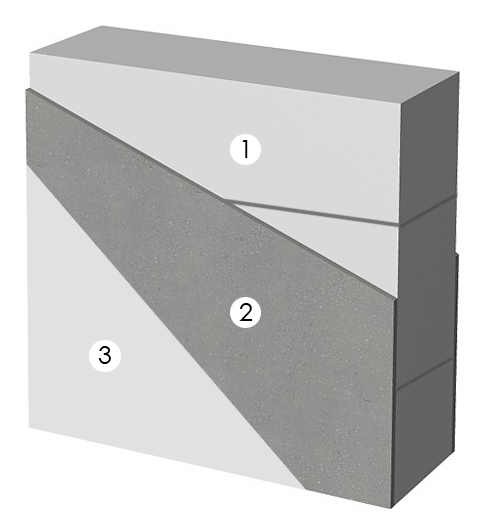

Наружные стены:

1. Кладка из блоков газобетона.
2. Базовая выравнивающая цементно-песчаная штукатурка по сетке (на фасаде и в интерьере).
3. Финишная силиконовая штукатурка (на фасаде).
пирог пола лаги

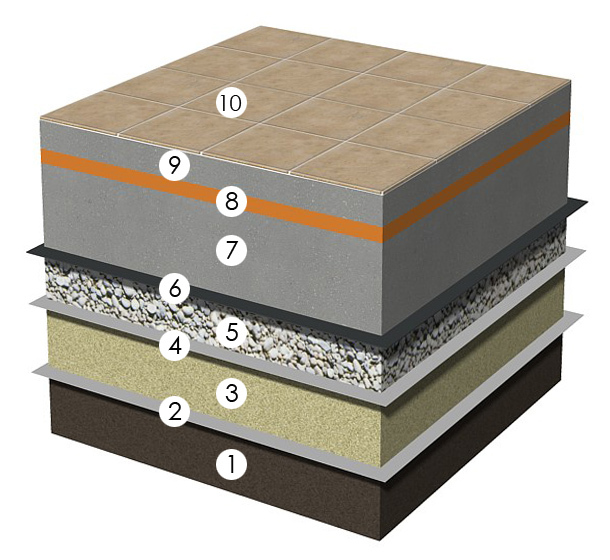

Пол:

1. Уплотнённый грунт.
2. Геотекстиль.
3. Песчаная подушка.
4. Геотекстиль.
5. Щебень.
6. Гидроизоляция (профилированная мембрана).
7. Ж/б плита.
8. Утеплитель - ЭППС.
9. Стяжка пола с контуром электрического теплого пола.
10. Чистовое покрытие пола (опционально).
пирог каркасной стены

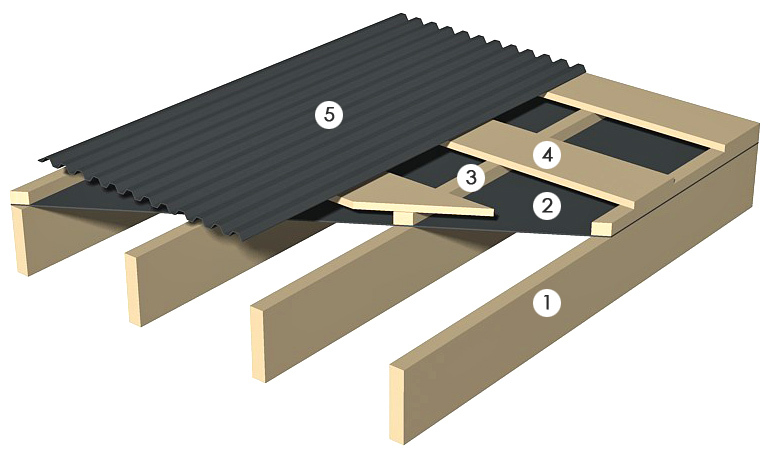

Кровля:

1. Стропила.
2. Гидро- ветрозащитная мембрана.
3. Контробрешетка.
4. Обрешетка.
5. Проф.лист МП-20
состав проекта гаража

Ответы на часто задаваемые вопросы:

Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Есть ли в проекте инструкция по строительству?
Можно ли внести в проект изменения?
Что делать, если в проекте будут ошибки?
Можно ли вернуть деньги за проект?
