Проект гаража из газобетона с навесом на 1 автомобиль (G-513)

Типовой готовый проект гаража на 1 автомобиль из газобетона с примыкающим к нему деревянным каркасным навесом. Гараж  также можно использовать в качестве мастерской - для этого предусмотрено отопление тёплым полом и окна для естественного освещения.  Размеры гаража снаружи 5,2 на 7,2 метра. Длина гаража внутри 6,6 м, что позволяет хранить в нём длинномерные предметы (например, пиломатериалы длиной 6 м). Также такая длина позволяет обустроить стеллажи для хранения. Размер навеса 5 на 5,7 м (снаружи по стойкам). Размер въездных ворот на фасаде 2,6 (Ш) х 2,2 (В) метра. На заднем фасаде расположен дополнительный вход.
Гараж спроектирован из газобетона. Несущие наружные стены толщиной 300 мм без утепления с покрытием штукатуркой (при желании фасад можно утеплитель минераловатными плитами без изменения проекта). Фундамент гаража - монолитная железобетонная плита. Фундамент под стойками навеса свайно-винтовой. Перекрытие гаража по деревянным балкам с утеплением минеральной ватой (высота потолка 2,4 м). Кровля двускатная по деревянным стропилам с покрытием проф.листом. Покрытие автостоянки под навесом из тротуарной плитки или брусчатки.

Архитектурные параметры:
Нормативная снеговая нагрузка - 4 снеговой район.
Нормативная ветровая нагрузка - 2 ветровой район.

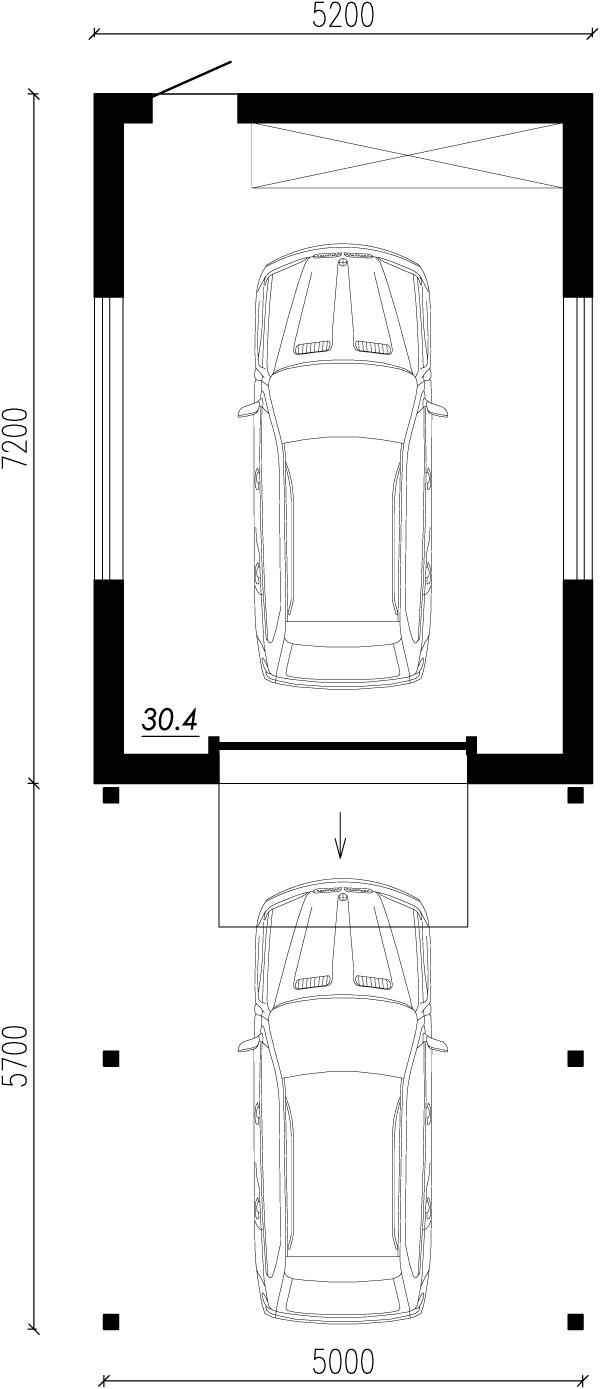

Внешние размеры гаража: 5,2 х 7,2 м.
Размеры внутри гаража: 4,6 х 6,6 м.
Внешние размеры навеса: 5 х 5,7 м.
Высота потолка - 2,4 м.
Фундамент гаража:  монолитная ж/б плита.
Фундамент навеса: свайно-винтовой.
Конструктивная схема гаража: несущие стены (из блоков газобетона толщиной 300 мм).
Конструктивная схема навеса: деревянный каркас из обрезных пиломатериалов.
Пол в гараже: цементно-песчаная стяжка с контуром электрического тёплого пола, с покрытием керамогранитом.
Утепление перекрытия: мин.вата 150 мм между лагами.
Кровля: двускатная с покрытием из проф.листа.
Отделка фасада: штукатурка, деревянные рейки, керамогранит.
Отделка интерьера: штукатурка.

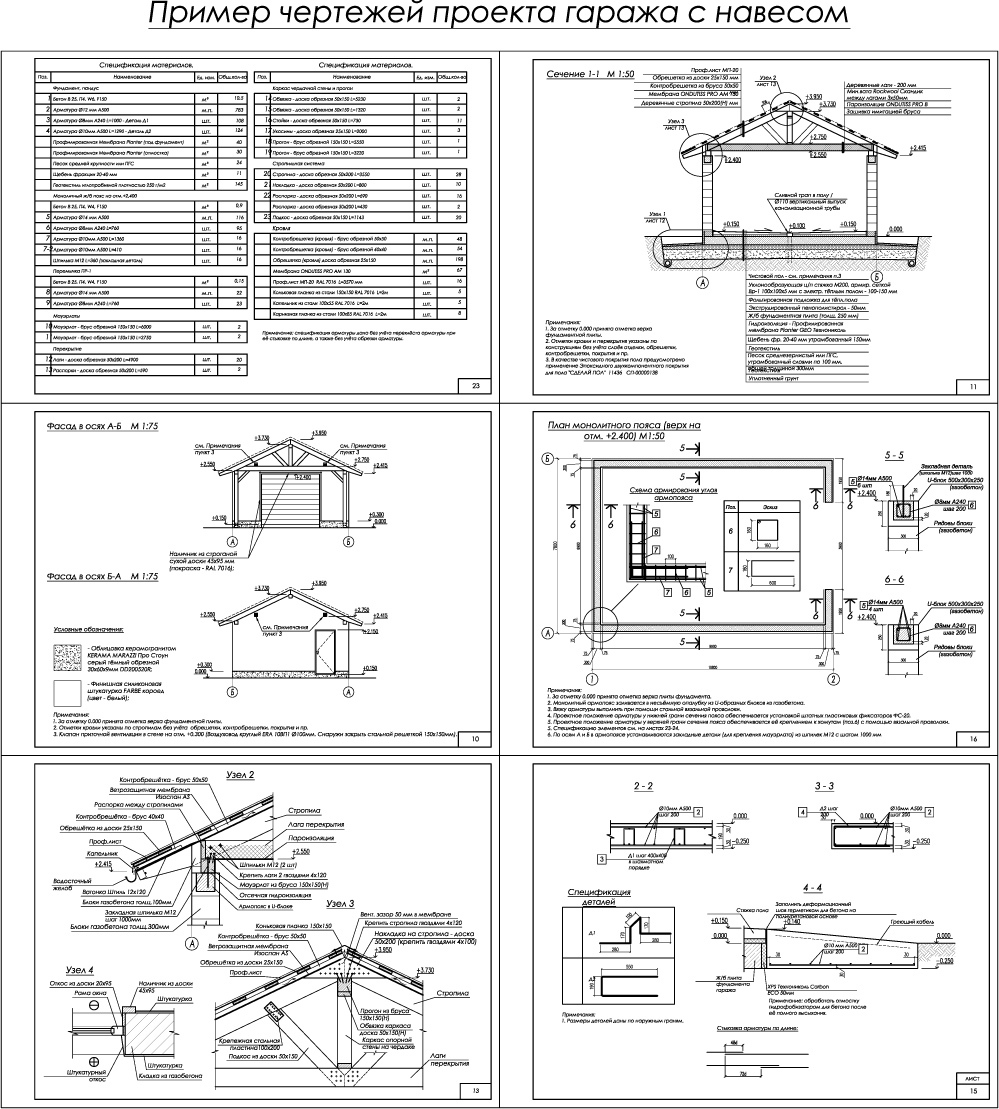

Состав проекта гаража с навесом G-513:
Проект представляет из себя pdf-альбом (листы формата А4):
1. Архитектурные чертежи - раздел АР (маркировочный и кладочный планы, план кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, пандуса, ж/б армопоясов, перекрытия, каркаса навеса, стропильной системы).
3. Подробная спецификация строительных материалов.
4. Оптимизация раскроя пиломатериалов.
