Проект каркасного гаража / мастерской 5х7 м (G-57-К)

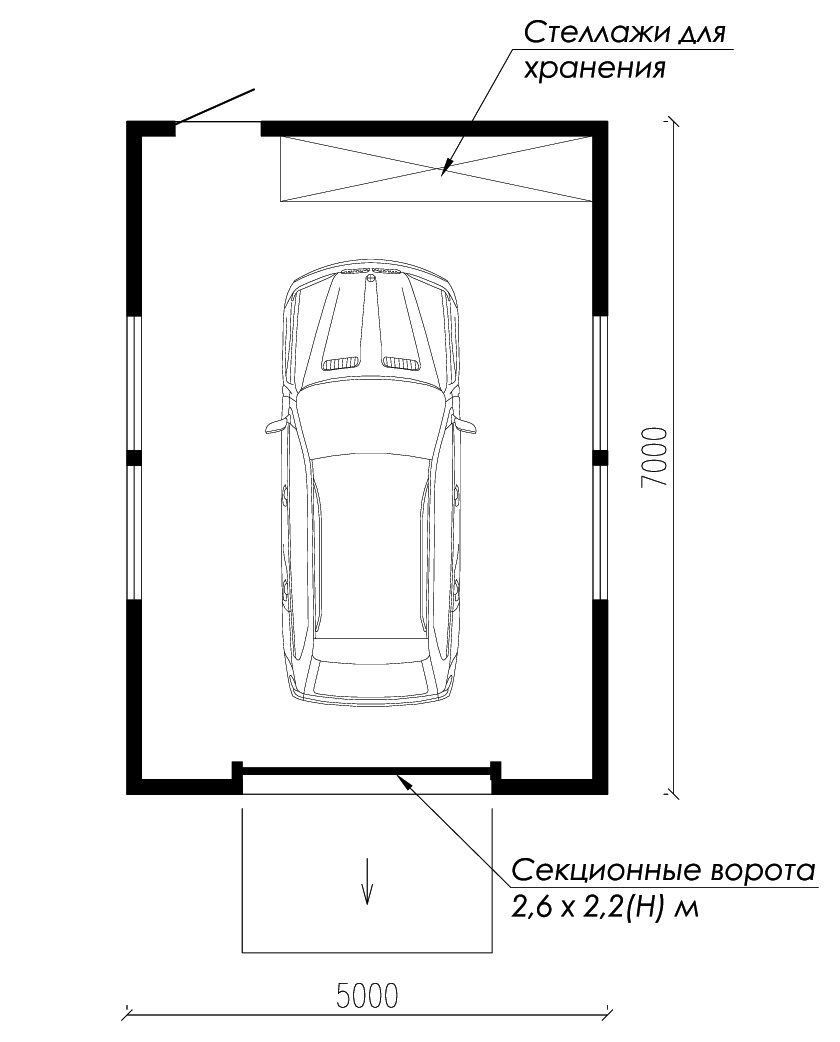

Типовой готовый проект каркасного гаража на 1 автомобиль, который также можно использовать в качестве мастерской. Дизайн фасадов гаража / мастерской в современном скандинавском стиле. Размеры  снаружи по каркасу 5 на 7 метра. Длина гаража внутри 6,7 м, что позволяет хранить в нём длинномерные предметы (например, пиломатериалы длиной 6 м). Также такая длина позволяет обустроить стеллажи для хранения. Для возможности использования гаража в качестве мастерской по двум фасадам гаража расположены окна для естественного освещения. Размер въездных секционных ворот на фасаде 2,6 (Ш) х 2,2 (В) метра. На заднем фасаде расположен дополнительный вход.
Гараж спроектирован по каркасной технологии из обрезных пиломатериалов. Несущие наружные стены толщиной 150 мм с утеплением минеральной ватой. Фундамент - монолитная железобетонная плита. Поверх неё запроектирована утепленная стяжка с контуром электрического теплого пола (для возможности отопления гаража). Пандус для въезда в гараж также имеет греющий кабель для избежания его обледеневания зимой. Перекрытие по деревянным балкам с утепленим минеральной ватой (на высоте 2,4 м). Кровля двускатня по деревянным стропилам с покрытием проф.листом.

Архитектурные параметры:
Внешние размеры (по каркасу): 5 х 7 м
Размеры внутри (по каркасу): 4,7 х 6,7 м
Высота потолка - 2,4 м.
Фундамент:  монолитная ж/б плита.
Конструктивная схема: деревянный каркас из обрезных пиломатериалов.

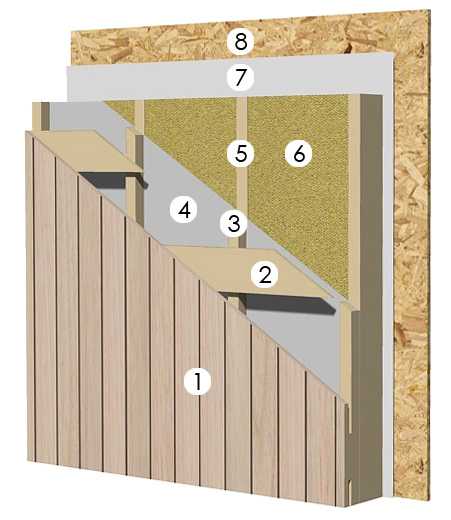

Стены: из досок 50х150 мм.
Стропила и лаги перекрытия: из доски 50х200 мм.
Утепление: мин.вата 150 мм.
Пол: цементно-песчаная стяжка с контуром электрического тёплого пола с покрытием керамогранитом.
Кровля: двускатная с покрытием из проф.листа.
Отделка фасада: имитация бруса, деревянные рейки.
Отделка интерьера: ОСП.

Состав проекта гаража G-57-К:
Проект представляет из себя pdf-альбом (листы формата А4):
1. Архитектурные чертежи - раздел АР (маркировочный и размерый план, план кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, пандуса, каркасов стен, перекрытия, стропильной системы, необходимые узлы).
3. Подробная спецификация строительных материалов.
4. Оптимизация раскроя пиломатериалов.
