Проект каркасной бани 3 х 5 в современном стиле

Типовой проект небольшой каркасной бани (Б-35-Z). Размеры снаружи по каркасу 3 на 5 метров (без учёта слоёв наружной отделки). Планировка бани состоит из трёх помещений: комната отдыха, душевая и парная. Баня рассчитана на 2-3 человека.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый бетонный. Возможно использование другого типа фундамента (например, винтовые или забивные ж/б сваи).

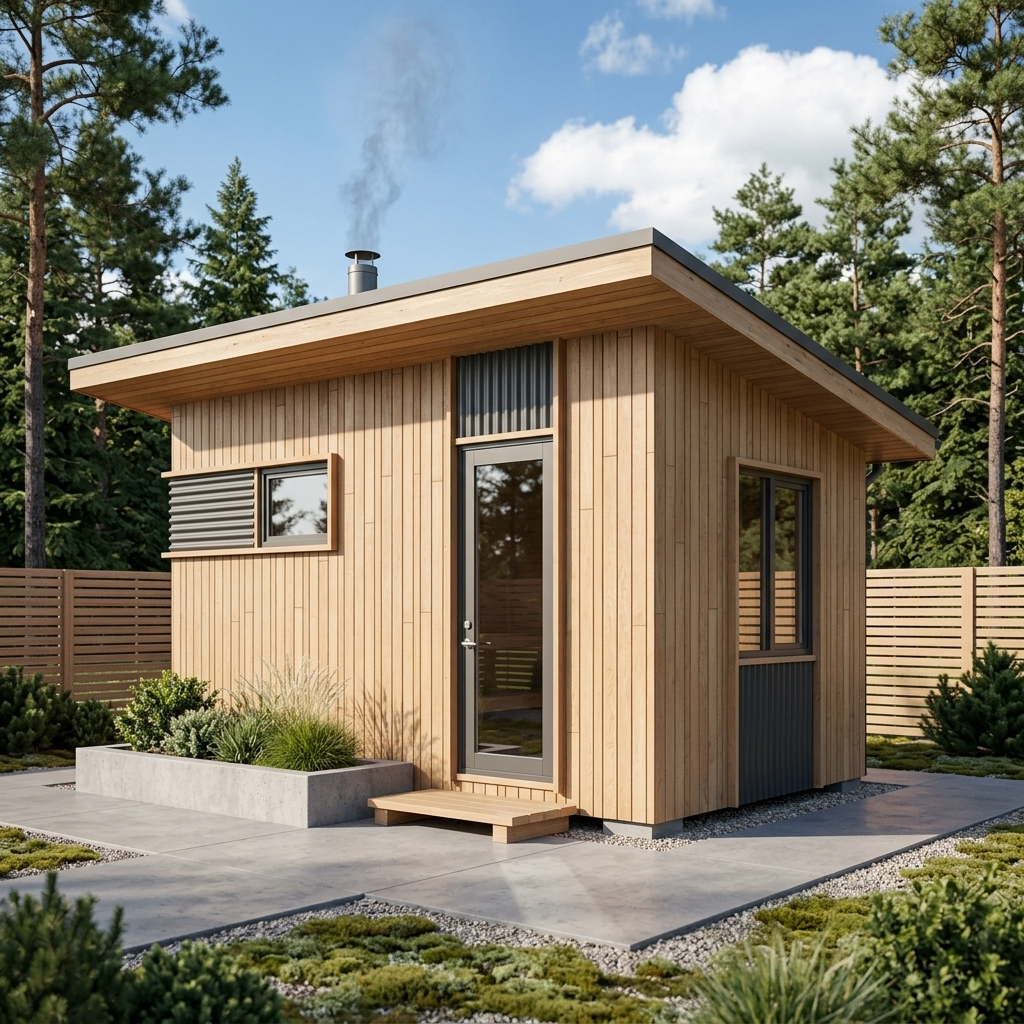

Дизайн фасадов бани в современном скандинавском стиле: контрастное сочетание вентилируемого фасада из планкена  светлого оттенка с вставками из тёмно-серой рейки 20х40 мм. Покрытие кровле - проф.лист.

Архитектурные параметры бани Б-35-Z:
Внешние размеры: 5 х 3 м (по каркасу)
Размеры внутри: 4,8 х 2, 8 м (по каркасу)
Высота потолка - 2,2 - 2,6 м.
Фундамент:  столбчатый бетонный.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм.
Утепление мин.ватой: стены -  100 мм, пол и кровля - 150 мм.
Кровля: односкатная, утеплённая.
Покрытие кровли: проф. лист.
Отделка фасадов: планкен и деревянная рейка.

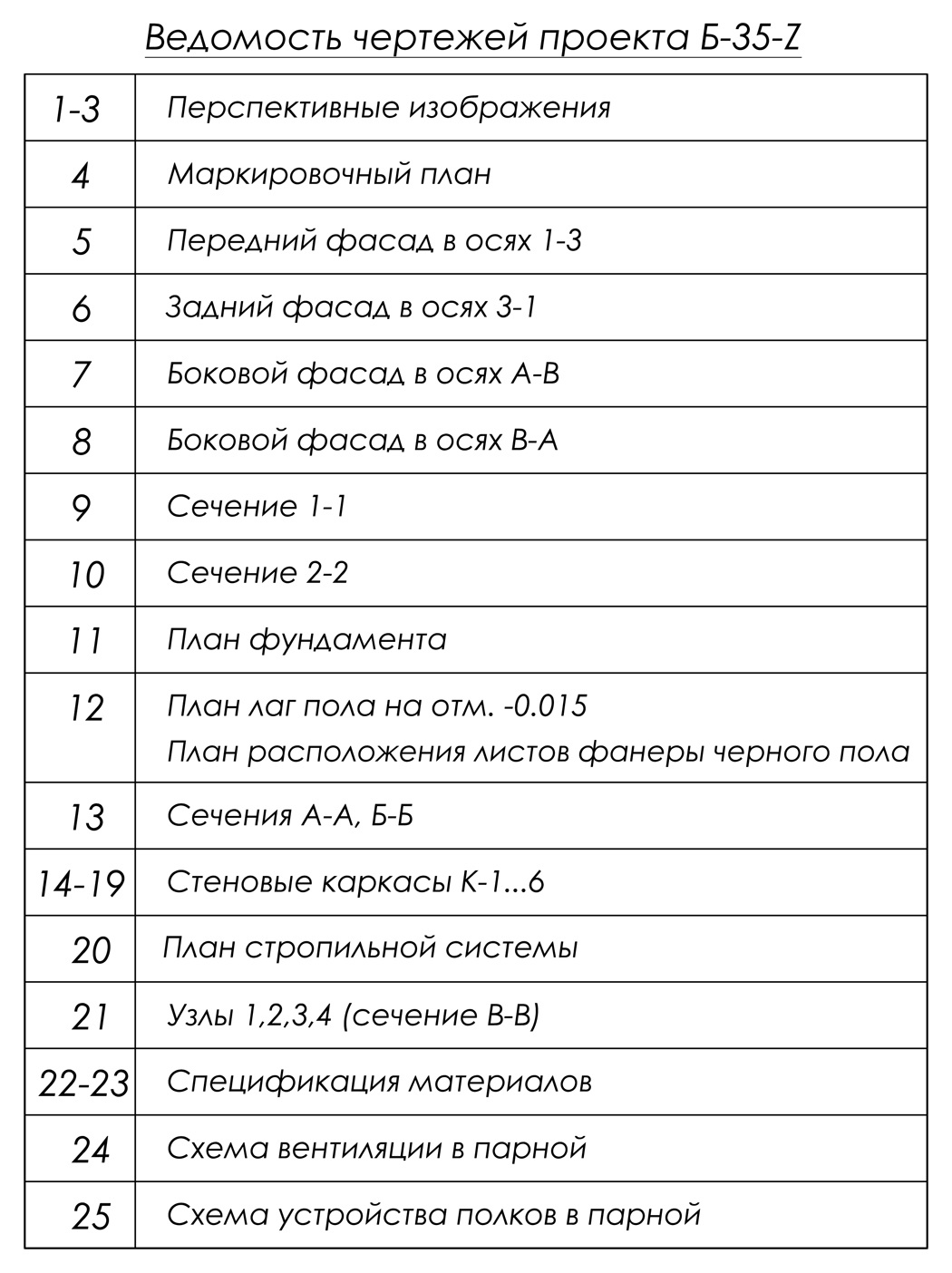

Состав проекта бани Б-35-Z:
Проект представляет из себя pdf-альбом (26 листов формата А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли с указанием всех необходимых размеров и отметок высот, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).

Наружные стены:
Наружная отделка (планкен, строганая доска или имитация бруса).
Обрешетка.
Контробрешетка.
Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
Стойки каркаса.
Утеплитель (мин.вата).
Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка).

Кровля:
Покрытие - профлист.
Обрешетка.
Контробрешетка.
Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
Стропила.
Утеплитель (мин.вата) между стропилами.
Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка).

Пол в моечной и парной:
Ветрозащитная мембрана.
Опорные доски.
Дощатый настил.
Лаги пола.
Утеплитель (мин. вата).
Пароизоляционная плёнка.
Фанера 12 мм.
Полиэтиленовая плёнка (или подкладочный рубероид).
Цементно-песчаная стяжка, армированная сеткой.
Чистовое покрытие пола (керамическая плитка на клею).
