Проект каркасной бани 5 х 3 м / Б-50-30
Архитектор: Дмитрий Новиков | 2022 г.
Типовой проект
![](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_Rk9MXRBX.jpg)

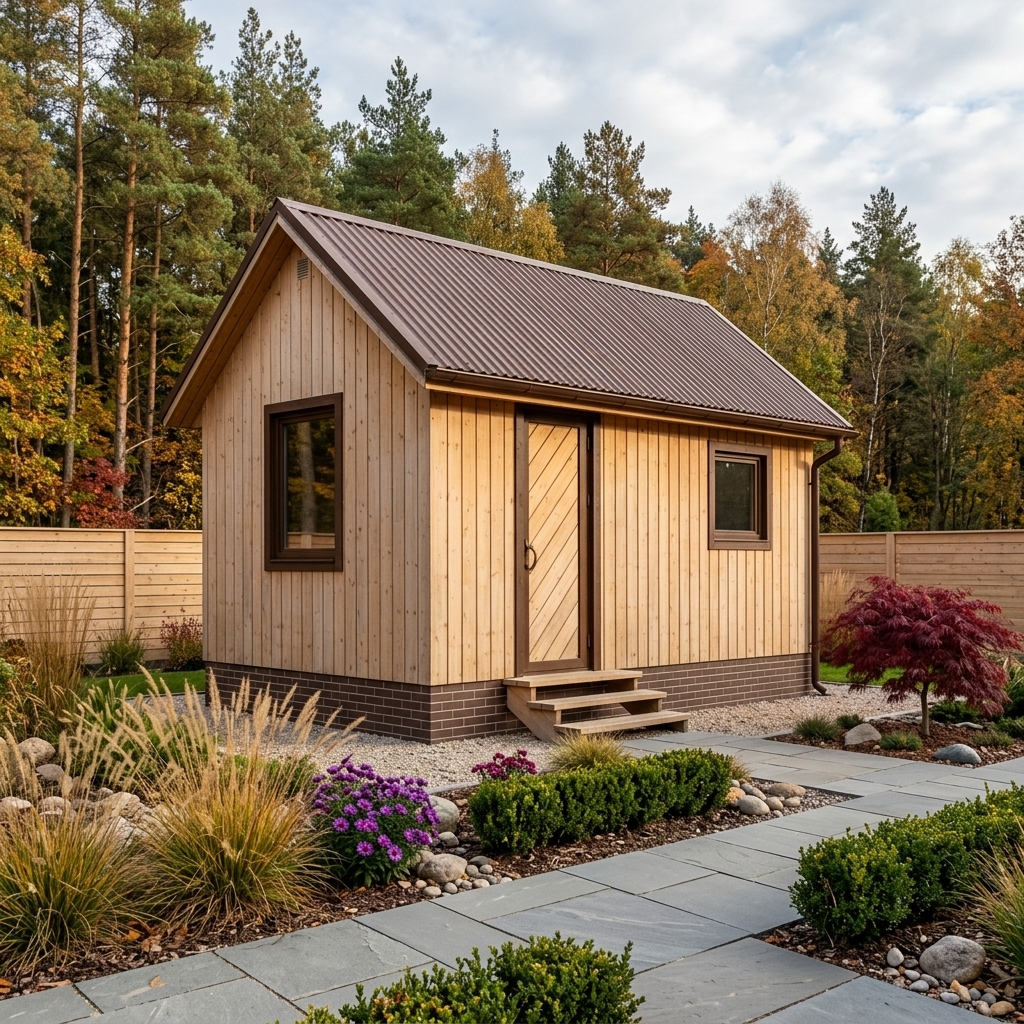

Типовой проект небольшой бюджетной каркасной бани (Б-50-30). Размеры бани снаружи по каркасу 5 на 3 метра. Планировка бани традиционная: состоит из двух помещений: комнаты отдыха и парной (совмещённой с моечной).
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - свайный (железобетонные сваи).
Потолок в комнате отдыха и в парной в данном проекте сделан на разных уровнях. В парной потолок на высоте 2,3 м, а в комнате отдыха на высоте 3 м.
Отделка фасадов деревом: рекомендуется термированный планкен (либо можно использовать вагонку или имитацию бруса). На кровле - проф.лист, на цоколе - цокольные панели "кипич".
Архитектурные параметры бани Б-50-30:
Общая площадь: 13,4 м.кв.
Внешние размеры: 5 х 3 м (по каркасу)
Размеры внутри: 4,8 х 2, 8 м (по каркасу)
Высота потолка в парилке - 2,3 м.
Высота потолка в комнате отдыха - 3 м.
Фундамент: забивные ж/б сваи.
Несущая конструкция: деревянный каркас.
Каркас стен: из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Перекрытие: по лагам из доски 50х150 мм.
Стропильная система: из доски 50х150 мм
Утепление стен и пола: 100 мм (мин.вата).
Утепление потолка и кровли: 150 мм (мин.вата).
Кровля: скатная, с покрытием из проф.листа.

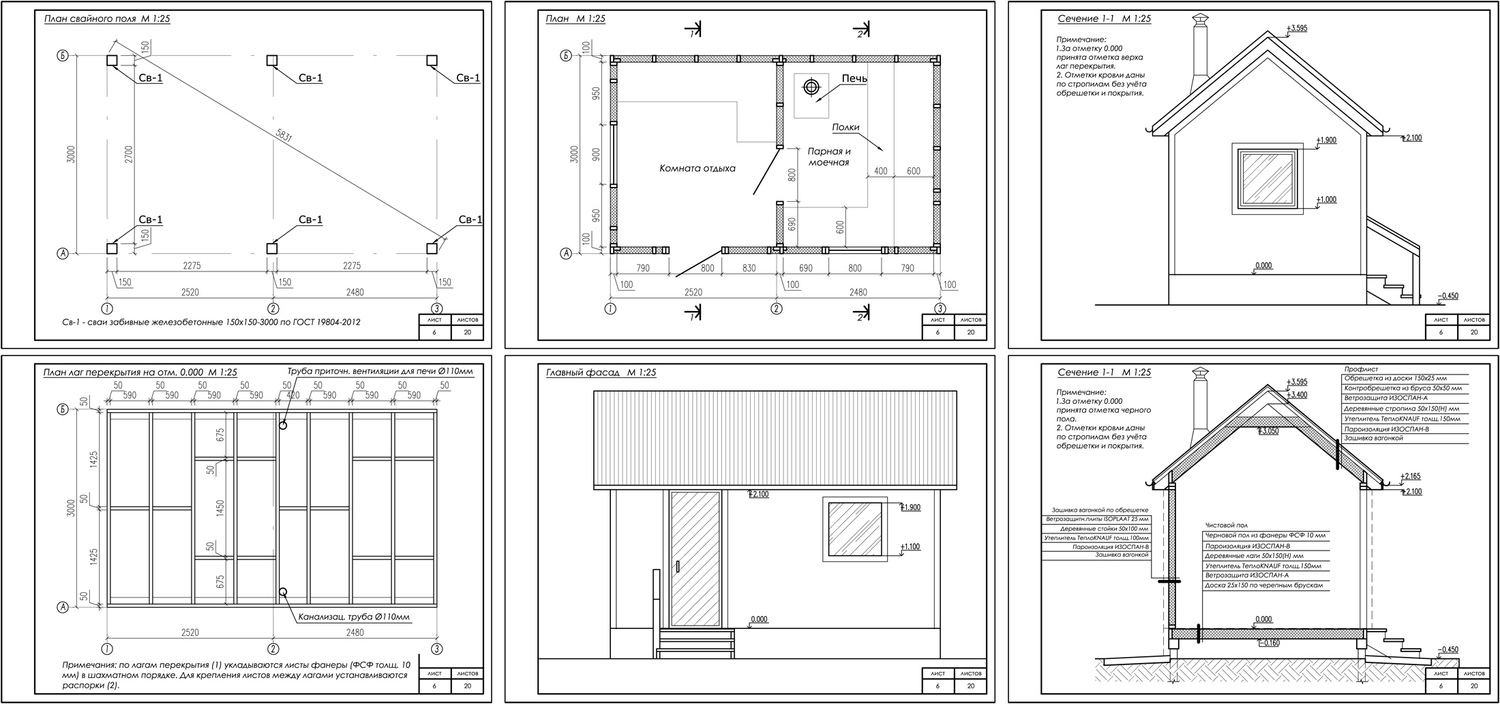

Состав проекта бани Б-50-30:
Проект представляет из себя pdf-альбом (35 листов А4) и состоит из 2х разделов:
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Пошаговая инструкция по монтажу каркаса с иллюстрациями.
Стоимость проекта бани Б-50-30:
2200 рублей
Ограждающие конструкции:
![](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_HahKOoLM.jpeg)
Наружные стены:
1. Наружная отделка (косой планкен, вагонка или имитация бруса).
2. Обрешетка.
3. Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
4. Стойки каркаса.
5. Утеплитель.
6. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
7. Контробрешетка.
8. Внутренняя отделка (вагонка).
![пирог каркасной стены](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_UWxm32tK.jpg)
Кровля:
1. Покрытие - профилированный лист.
2. Обрешетка.
3. Контробрешетка.
4. Гидро-ветрозащитная мембрана.
5. Стропила.
6. Утеплитель (мин.вата) между стропилами.
7. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
8. Контробрешетка.
9. Внутренняя отделка (вагонка).
![пирог пола лаги](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_zAaMf6x9.jpeg)
Пол в комнате отдыха:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Чёрный пол - фанера.
8. Чистовое покрытие пола (линолеум, паркетная доска или ламинат).
![пирог пола парная](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_ZXojCniV.jpeg)
Пол в моечной и парной:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Фанера.
8. Полиэтиленовая плёнка (или подкладочный рубероид).
9. Цементно-песчаная стяжка, армированная сеткой.
10. Чистовое покрытие пола (керамическая плитка на клею).
![](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_5Uf2nhdb.jpg)
![](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_wcGfo4lD.jpg)
Ответы на часто задаваемые вопросы:
Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Как приобрести проект?
Можно ли внести в проект изменения?
Купить проект бани Б-50-30 на WiLDBERRiES
Цена: 2200 руб.
После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется доступ для скачивания проекта.
