Проект каркасной бытовки 3 х 6 м в стиле минимализм (S-36)
Архитектор: Дмитрий Новиков | 2024 г.
Типовой проект
Типовой проект современной каркасной бытовки (S-36). Размеры бытовки снаружи по каркасу 3 на 6 метров. Внутри планировка поделена на 3 помещения: тамбур/прихожая, сан.узел и комната.
Бытовка спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента, исходя из геологии грунта участка.

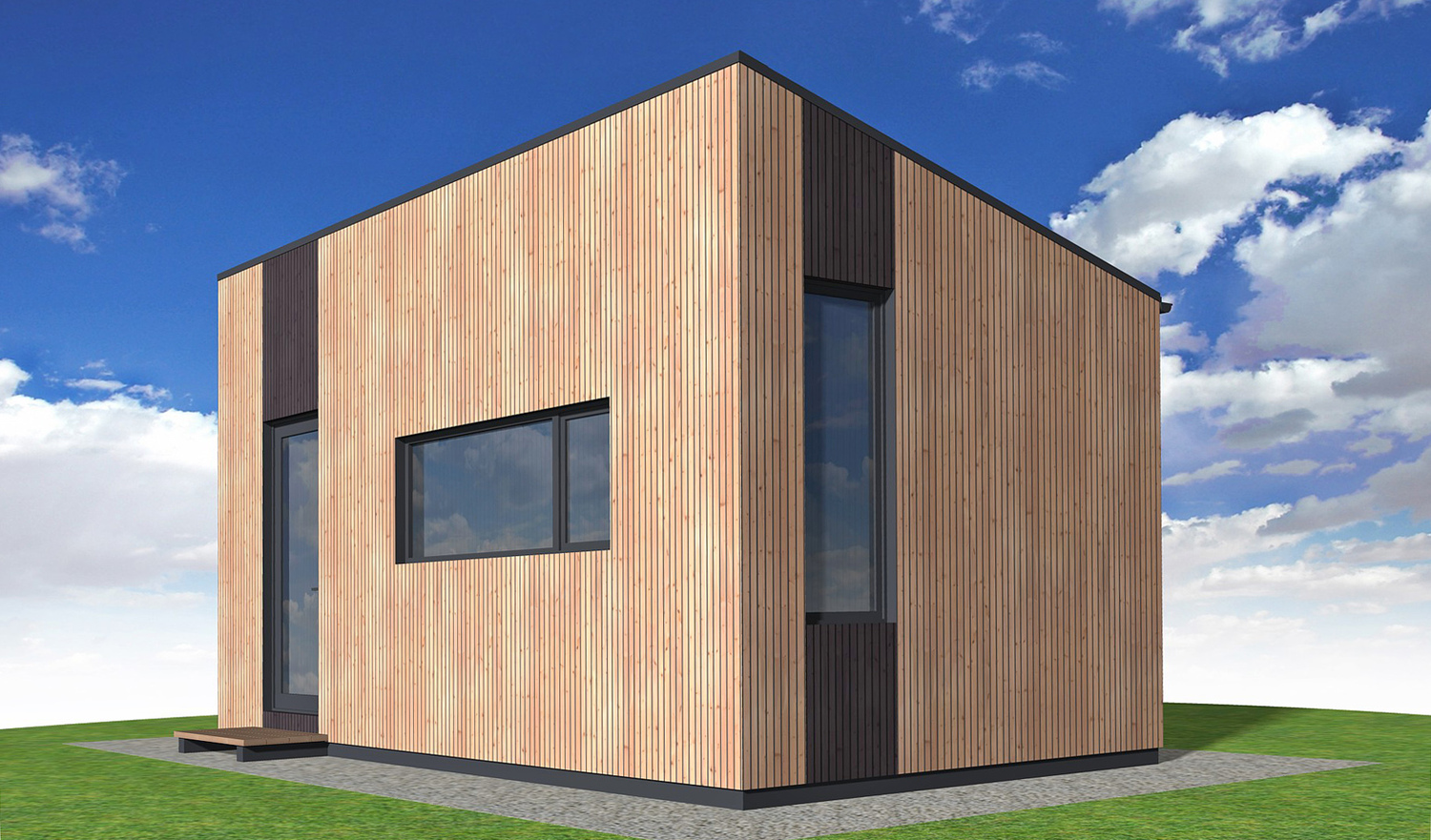

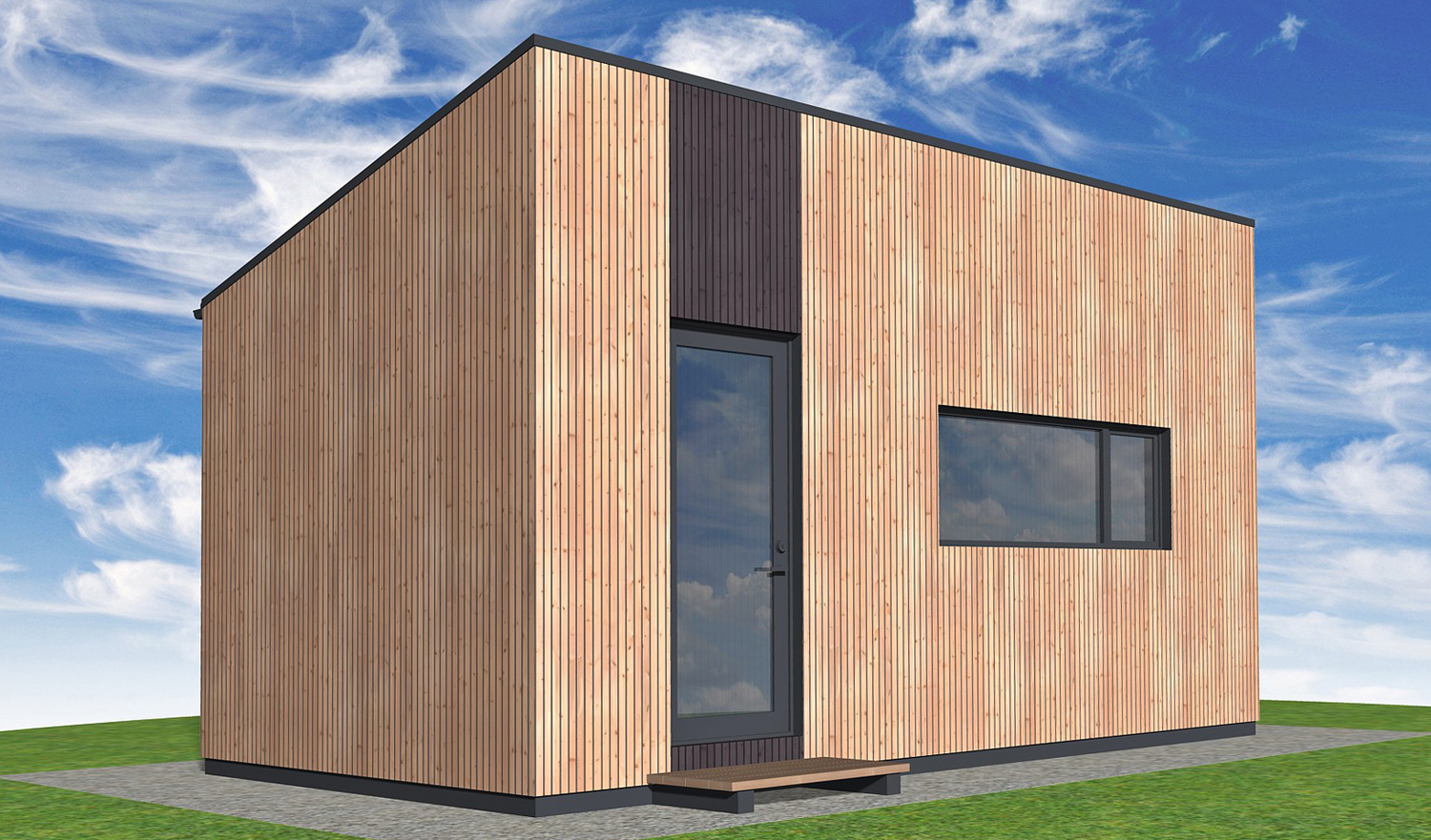

Дизайн фасадов бытовки в современном минималистичном и скандинавском стиле. В отделке используется один материал - вентилируемый реечный фасад (из деревянной рейки двух цветов). Окна и двери контрастного тёмного цвета. Покрытие кровли - проф.лист.
Архитектурные параметры:
Внешние размеры: 6 х 3 м (по каркасу)
Размеры внутри: 5,8 х 2, 8 м (по каркасу)
Высота потолка - 2,3 - 3 м.
Фундамент: столбчатый (из бетонных блоков).
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Пол: по лагам из доски 50х150 мм.
Стропила: из доски 50х150 мм.
Утепление: мин.вата 100 мм.
Кровля: односкатная, утеплённая, с покрытием из проф.листа.
Отделка фасада: вент.фасад из реек 40х40 мм (из лиственницы) .
Отделка интерьера: сосновая вагонка "Штиль".

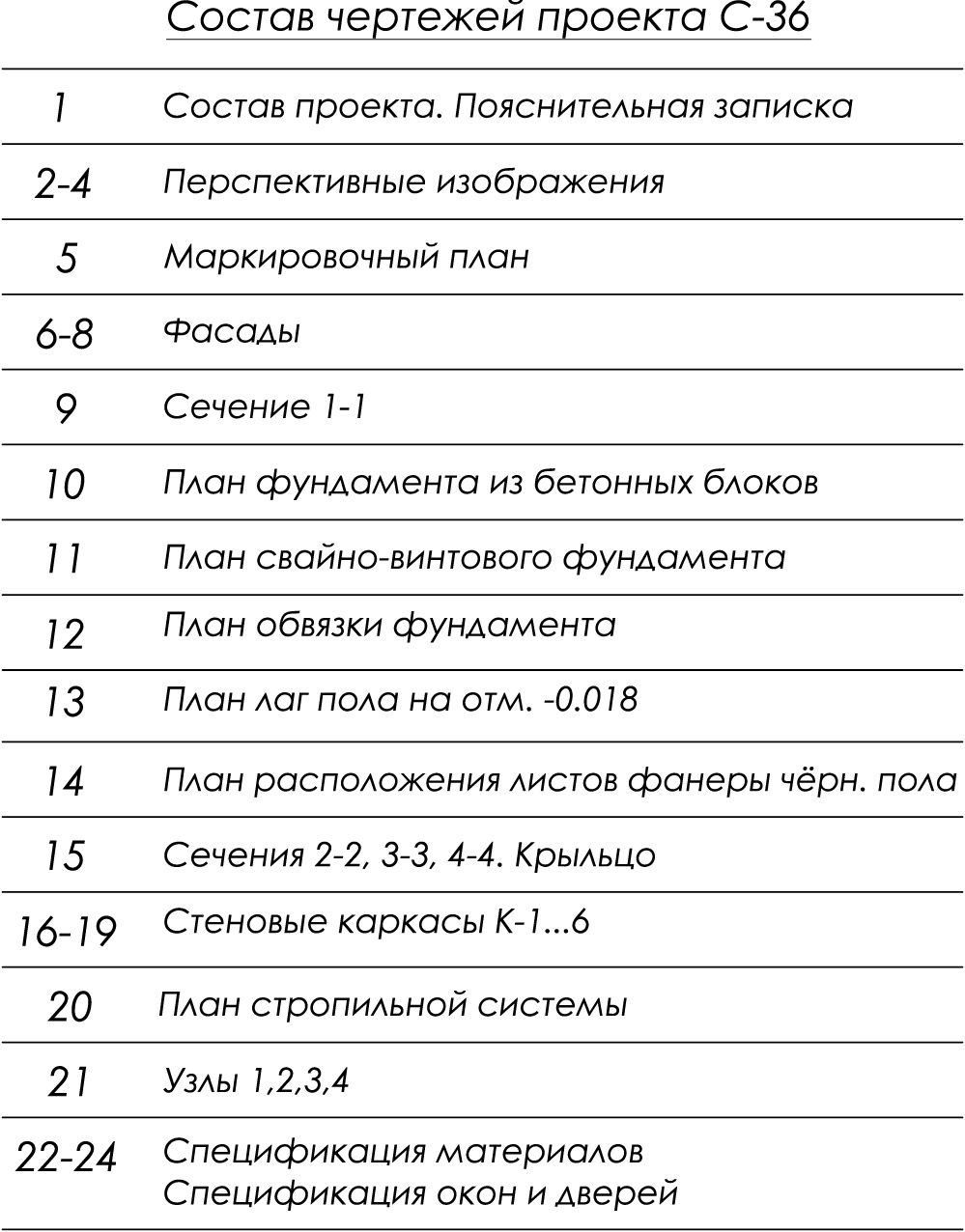

Состав проекта бытовки S-36:
Проект представляет из себя pdf-альбом (24 листа формата А4):

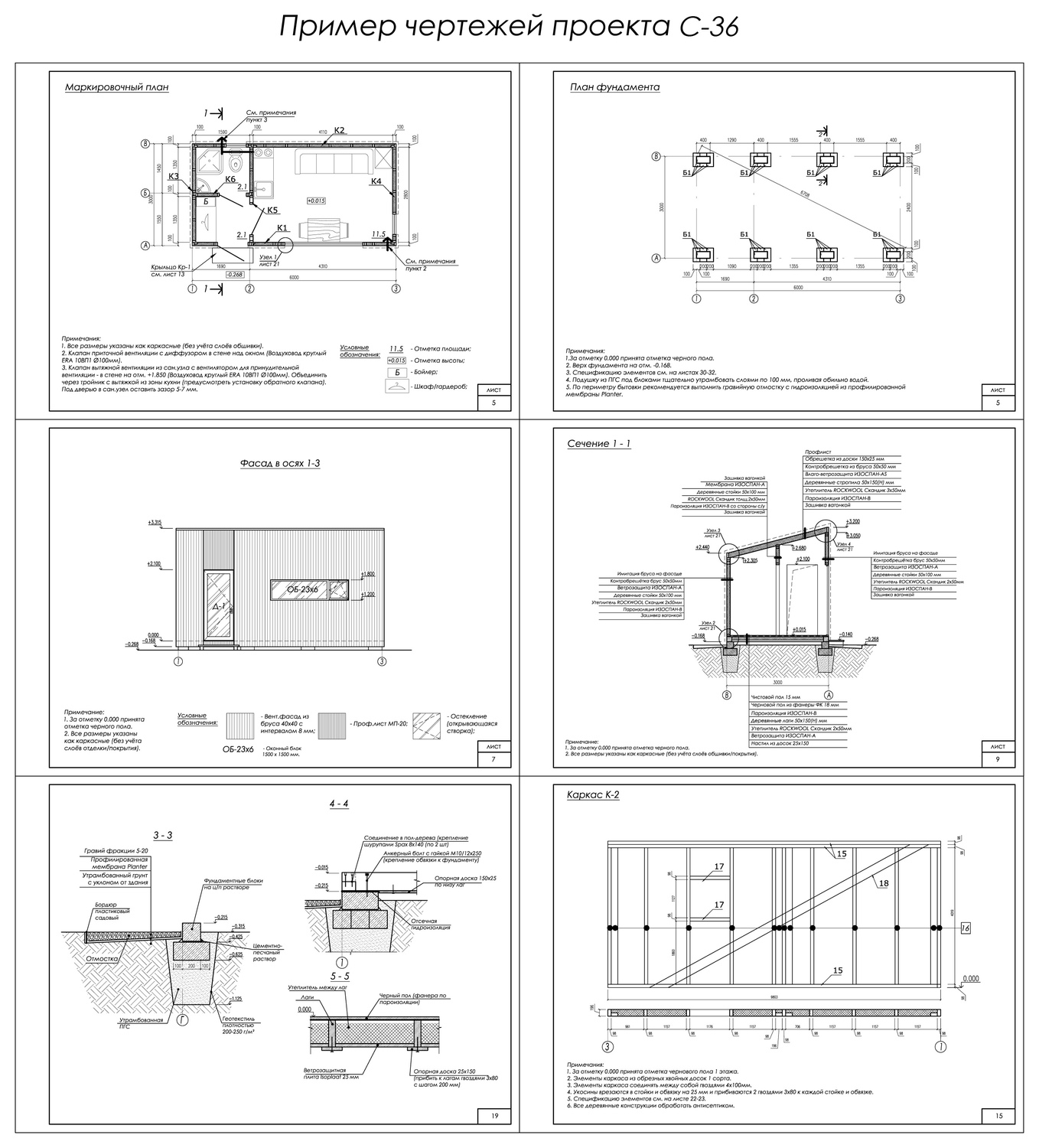

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Подробная спецификация строительных материалов и крепёжных элементов.
4. Таблица раскроя пиломатериалов.
Стоимость проекта бытовки S-36:
3000 рублей.
Ограждающие конструкции:
Наружные стены:
1. Наружная отделка (реечный фасад).
2. Обрешетка.
3. Влаго-ветрозащитная мембрана.
4. Стойки каркаса.
5. Утеплитель между стойками.
6. Пароизоляционная плёнка.
7. Контробрешетка (опционально).
8. Внутренняя отделка (вагонка).
Кровля:
1. Покрытие - проф.лист.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана.
5. Стропила.
6. Утеплитель (мин.вата).
7. Пароизоляция.
8. Контробрешетка (опционально).
9. Внутренняя отделка (вагонка).
Пол:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Чёрный пол - фанера.
8. Чистовое покрытие пола (кварцвинил, линолеум, ламинат или др.).
Ответы на часто задаваемые вопросы:
Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Можно ли внести в проект изменения?
Есть ли в проекте смета?
Есть ли в проекте инструкции для самостоятельного строительства?
