Проект каркасной бытовки с дроником 3х9 м (БД-93)
Архитектор: Дмитрий Новиков
Типовой проект

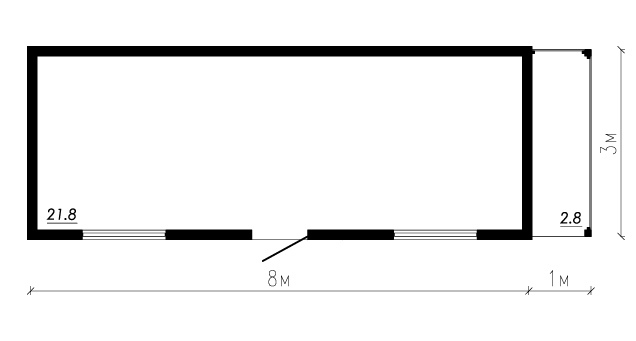

Планировка бытовки.
Типовой проект каркасной утеплённой бытовки с небольшим дровником размерами снаружи по каркасу 9 на 3 метра. Внутри бытовки свободная планировка. Дровник вмещает до 4 м.куб дров.
Бытовка спроектирована по каркасной технологии. Толщина деревянного каркаса и утепления стен - 100 мм. Дополнительно снаружи выполнено перекрёстное утепление стен толщиной 50 мм. Фундамент в проекте предстален 2х типов на выбор: столбчатый из бетонных блоков и свайно-винтовой.

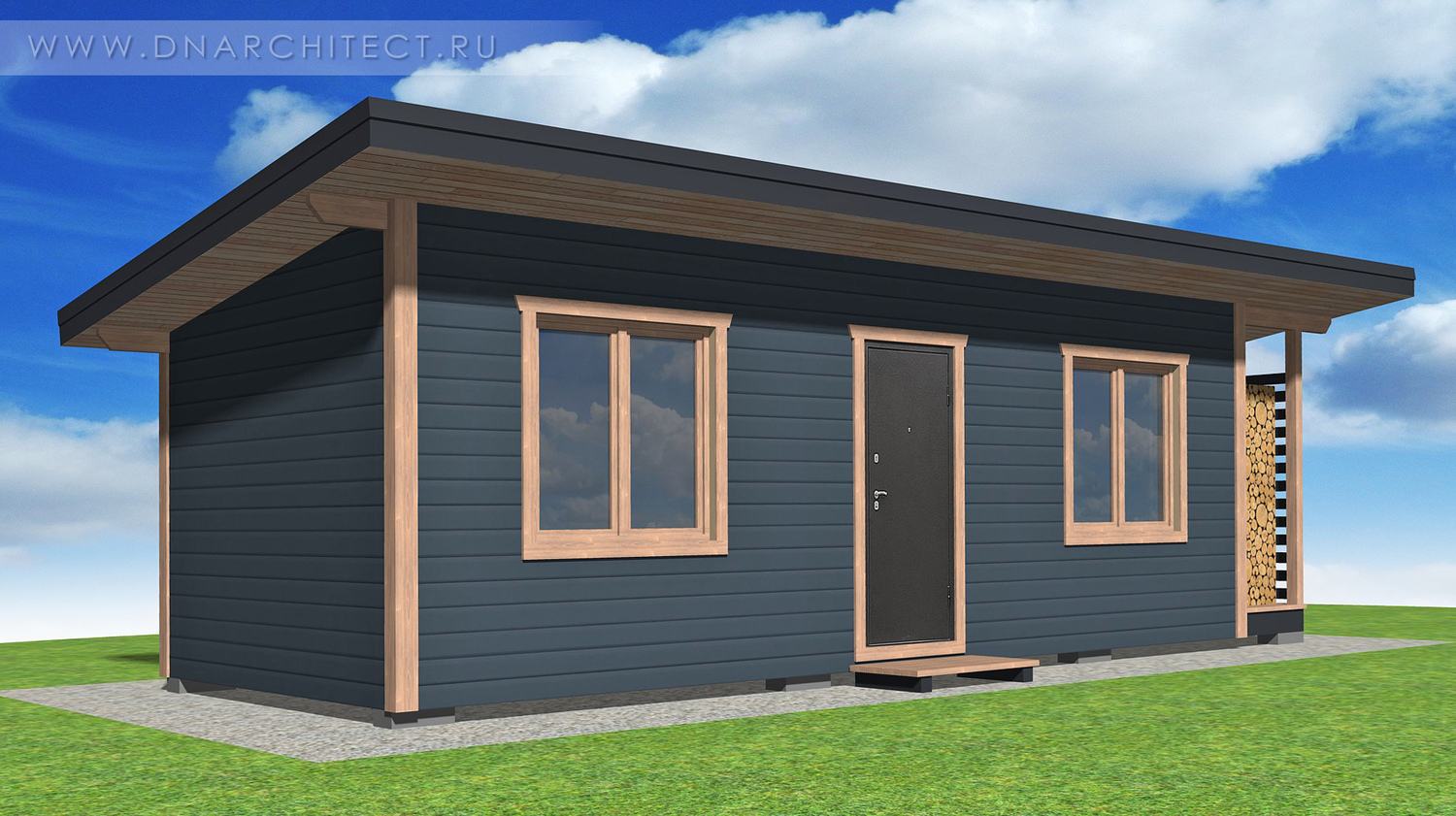

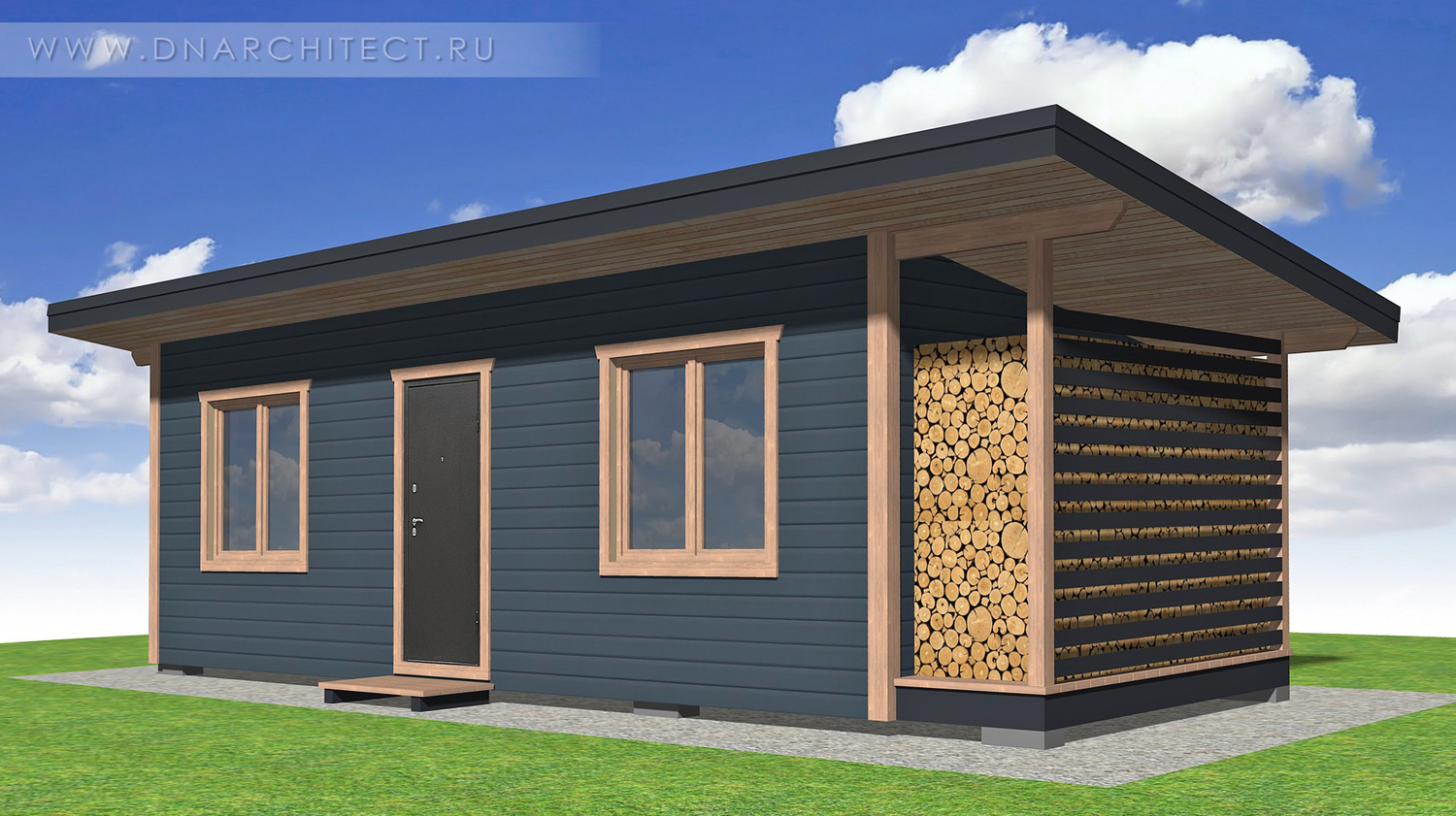

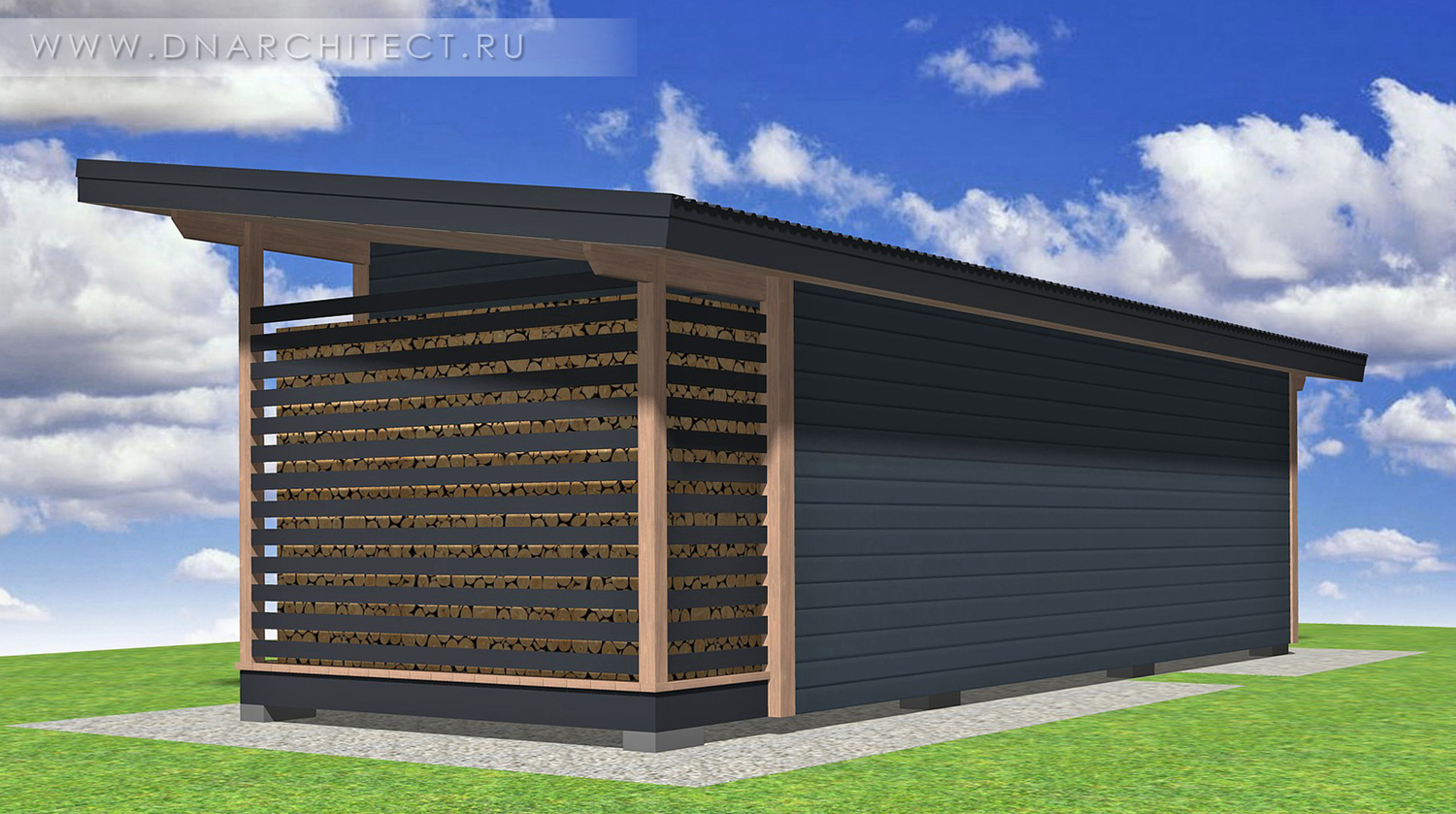

Дизайн фасадов бытовки в традиционном стиле: вентилируемый фасад из крашеной имитации бруса в сочетании с декоративными элементами (деревянными наличниками) естественного цвета. Покрытие кровли - профилированный лист.
Архитектурные параметры бытовки БД-93:
Внешние размеры бытовки: 8 х 3 м (по каркасу)
Внешние размеры дровника: 1 х 3 м (по каркасу)
Размеры внутри бытовки: 7,8 х 2, 8 м (по каркасу)
Высота потолка - 2,2 - 2,65 м.
Фундамент: столбчатый из бетонных блоков / свайно-винтовой.
Несущая конструкция: деревянный каркас из доски 50х100 мм.
Перекрёстное утепление наружных стен: 50 мм.
Пол: по лагам из доски 50х200 мм.
Стропила: из доски 50х150 мм.
Утепление (мин.вата): 150 мм.
Кровля: односкатная, утеплённая.
Покрытие кровли: профилированный лист МП-20.
Отделка фасада: имитация бруса.
Отделка интерьера: вагонка (или имитация бруса).

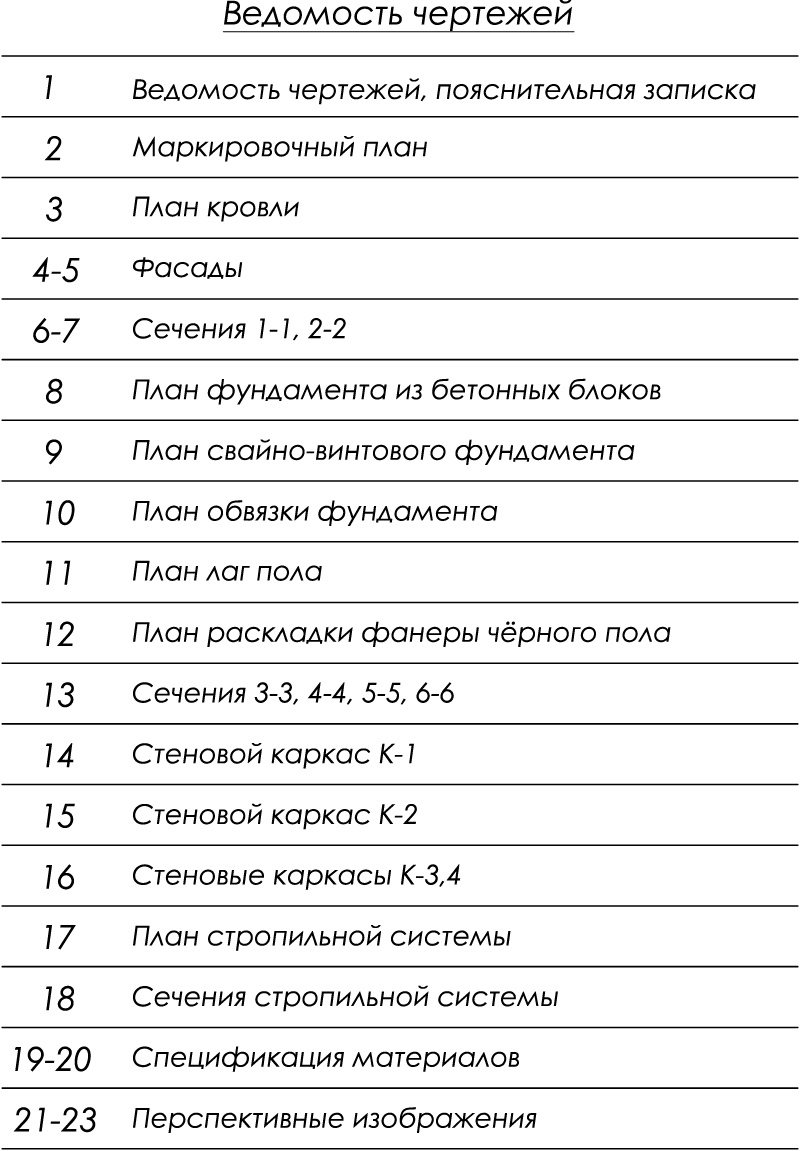

Состав проекта бытовки БД-93:
Проект представляет из себя pdf-альбом (38 листов формата А4)

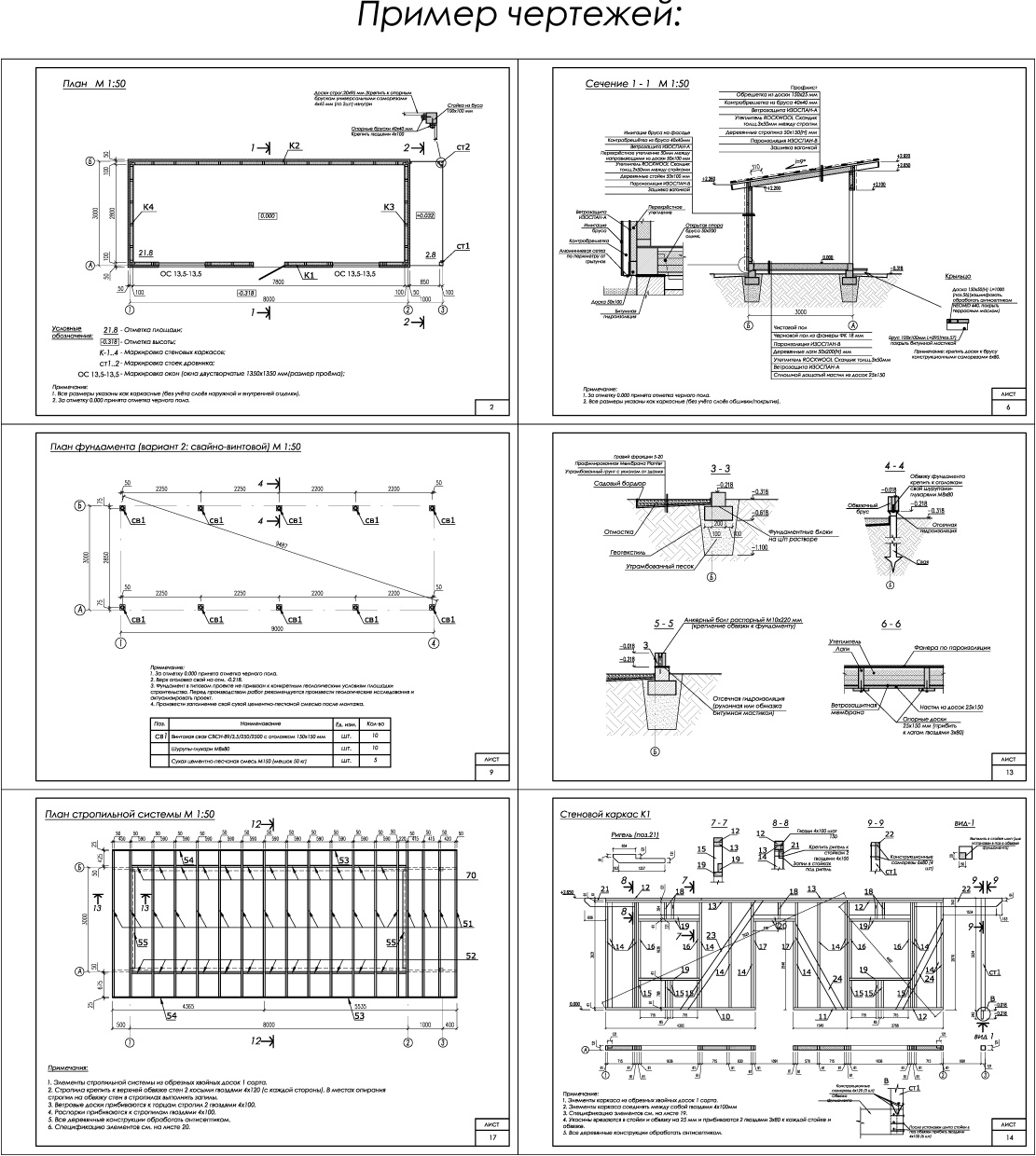

1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Оптимизация раскроя пиломатериалов.
Стоимость проекта бытовки БД-93:
3700 рублей
Ограждающие конструкции:
Наружные стены:
1. Наружная отделка (вагонка или имитация бруса).
2. Обрешетка.
3. Ветрозащитная мембрана.
4. Перекрёсное утепление.
5. Стойки каркаса.
6. Утеплитель между стойками.
7. Пароизоляционная плёнка.
8. Контробрешетка (опционально).
9. Внутренняя отделка (вагонка или имитация бруса).
Пол:
1. Ветрозащитная мембрана.
2. Опорные доски.
3. Дощатый настил.
4. Лаги пола.
5. Утеплитель (мин. вата).
6. Пароизоляционная плёнка.
7. Чёрный пол - фанера 12 мм.
8. Чистовое покрытие пола (кварцвинил, линолеум, ламинат или др.).
Кровля:
1. Покрытие - профлист.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана.
5. Стропила.
6. Утеплитель (мин.вата).
7. Пароизоляция.
8. Контробрешетка (опционально).
9. Внутренняя отделка (вагонка).
Ответы на часто задаваемые вопросы:
Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Можно ли внести в проект изменения?
Есть ли в проекте смета?
Есть ли в проекте инструкция по строительству?
Что делать, если в проекте будут ошибки?
Можно ли вернуть деньги за проект?
