Проект каркасного мини-дома Б-37 в стиле барнхаус
Архитектор: Дмитрий Новиков | 2022 г.
Типовой проект
![планировка минидома барнхаус](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_awk1jS0Y.jpg)

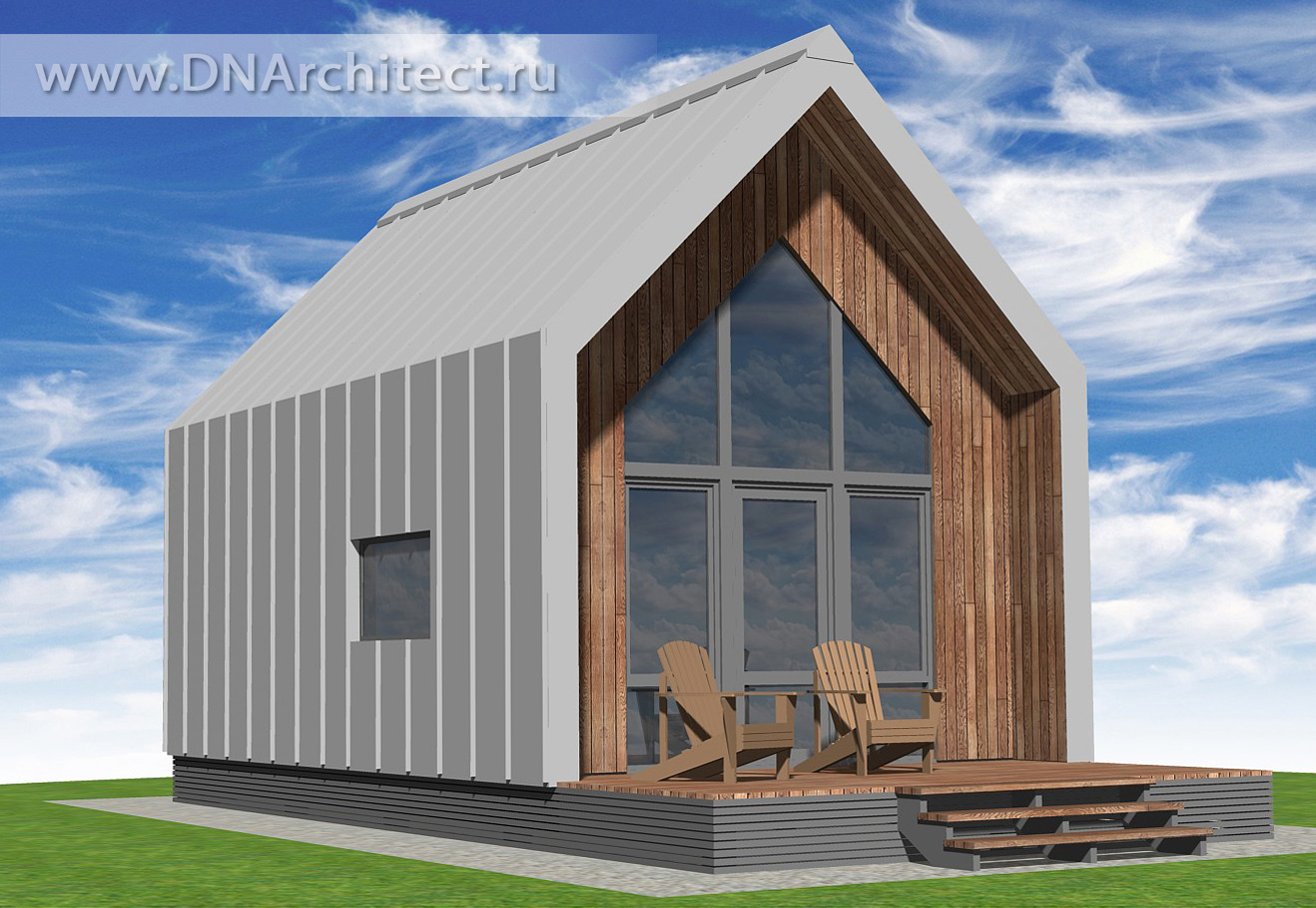

Типовой проект каркасного мини-дома (Б-37) с террасой. Его можно использовать в качестве дачного домика, домика для гостей или туристического домика для сдачи в аренду (глэмпинг).
Проект выполнен в современном стиле: скандинавский, барнхаус. Мини-дом спроектирован по каркасной технологии, утеплённый, всесезонный. Общая площадь - 37 м.кв.
Отделка фасадов современными стильными и долговечными натуральными материалами: термированной древесиной (планкен) на стенах и фальцевая сталь на кровле и боковых фасадах.
Дом имеет 1,5 этажа: полноценный 1й этаж и спальную антресоль - в нём может разместиться до 4х человек. На 1м этаже расположены прихожая, сан.узел (с тех.помещением) и гостиная-кухня, из которой организован выход на открытую террасу. Гостиная имеет второй свет, а над прихожей и сан.узлом расположена антресоль.
Архитектурные параметры дома Б-37:
Общая площадь: 36 м.кв. (без террасы)
Внешние габариты: 4,5 х 6,4 м (без террасы)
Размеры террасы: 4,5 х 2, 7 м
Высота прихожей и сан.узла - 2,2 м.
Фундамент: забивные ж/б сваи.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Пол: по лагам из доски 50х200 мм.
Стропильная система: из доски 50х200 мм
Перекрытие: по деревянным балкам.
Кровля: скатная, утеплённая.
Утепление: минеральная вата 150 мм.
Материалы отделки: планкен, фальцевая сталь.
Состав проекта дома Б-37:
Проект представляет из себя pdf-альбом (31 лист формата А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
Стоимость проекта дома Б-37:
7000 рублей
Ограждающие конструкции:
![пирог каркасной стены](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_2NNZnXQk.jpeg)
Наружные стены:
1. Наружная отделка (планкен).
2. Обрешетка.
3. Контробрешетка.
4. Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
5. Стойки каркаса.
6. Утеплитель (мин.вата).
7. Пароизоляция.
8. Контробрешетка.
9. Внутренняя отделка (имитация бруса).
![пирог пола лаги](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_tGfQTPcs.jpg)
Пол 1 этажа:
1. Опорные доски.
2. Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
3. Утеплитель (мин. вата).
4. Пароизоляционная плёнка.
5. Чёрный пол - фанера.
7. Чистовое покрытие пола (паркетная доска или ламинат).
![пирог каркасной стены](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_UWxm32tK.jpg)
Кровля и боковые стены:
1. Покрытие - фальцевая сталь.
2. Обрешетка.
3. Контробрешетка.
4. Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
5. Стропила.
6. Утеплитель (мин.вата).
7. Пароизоляция (плёнка в комнате отдаха, фольга в парной).
8. Контробрешетка.
9. Внутренняя отделка (имитация бруса).
![чертежи проект барнхауса](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_3VcQlAiA.jpg)
![](/uploads/s/o/q/l/oqlsk4i34hpg/img/full_JNeZRgRD.jpg)
Ответы на часто задаваемые вопросы:
Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Можно ли внести в проект изменения?
Есть ли в проекте смета?
Купить проект дома Б-37 на WiLDBERRiES
Цена: 7000 руб.
После нажатия на кнопку "Купить", вы будете перенаправлены на сайт Wildberries. После оплаты товара на сайте Wildberries откроется страница с доступом для скачивания проекта.
