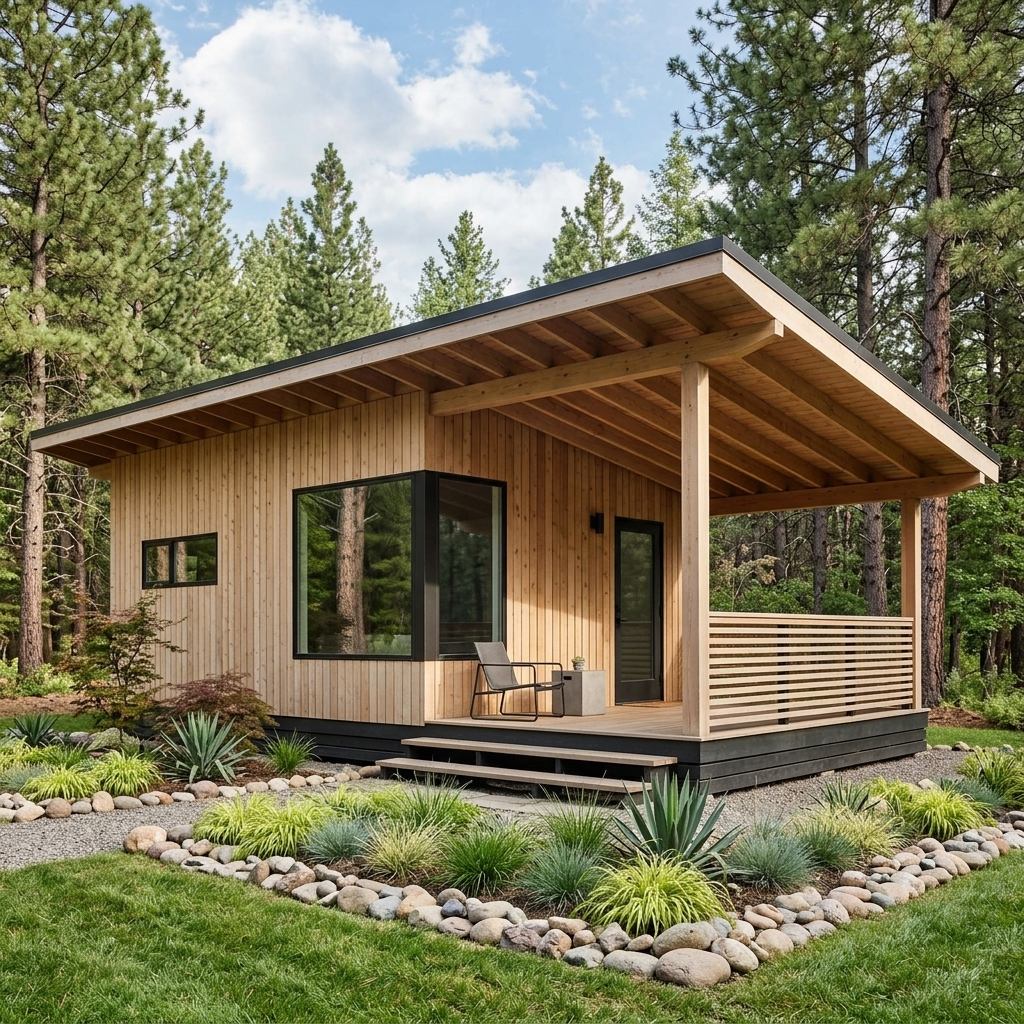

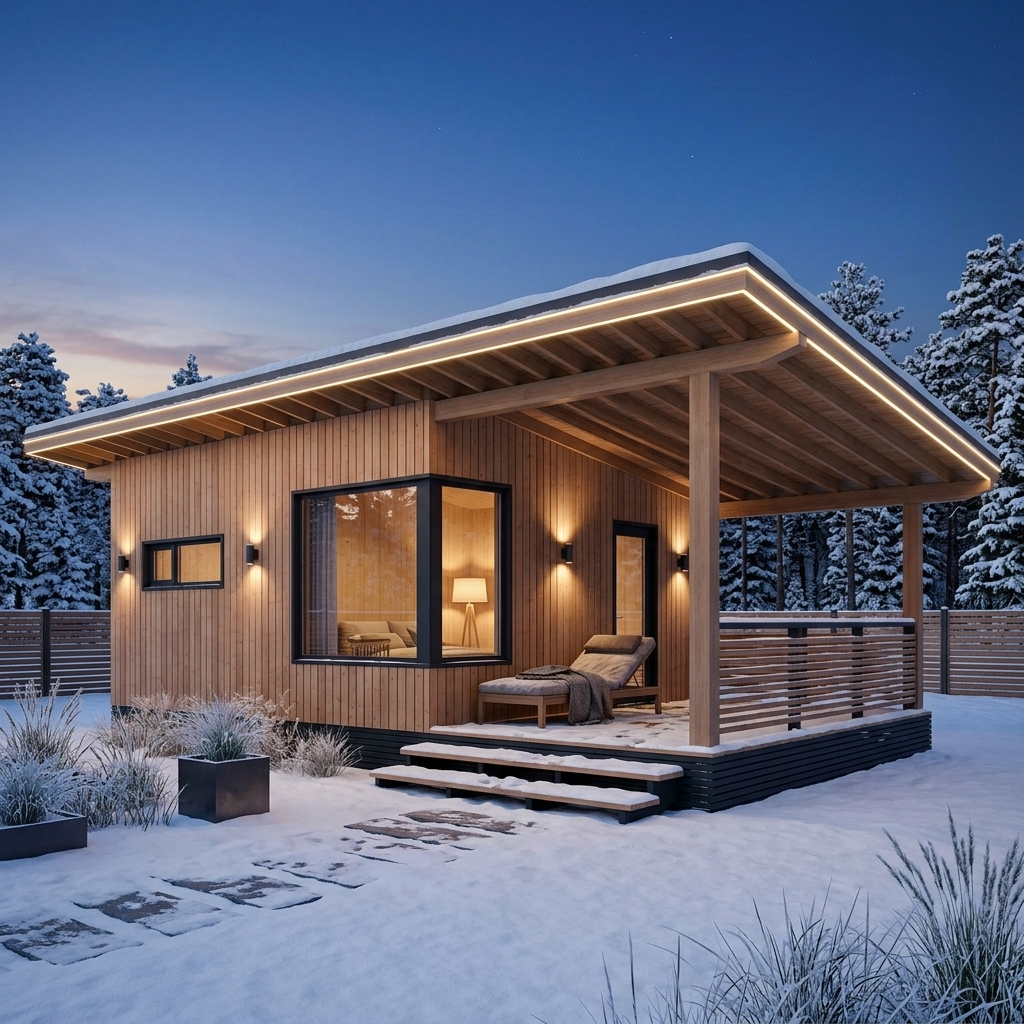

Проект современной каркасной бани Т-59 с террасой

Типовой проект современной каркасной бани с крытой террасой и панорамным окном в комнате отдыха. Баня рассчитана на 4-6 человек. Размеры бани снаружи по каркасу 5 на 6 метров (без учёта слоёв наружной отделки). Размеры террасы 3,3 на 5 метров. Терраса достаточно просторная для того, чтобы использовать её в качестве беседки с летней кухней и BBQ. Планировка бани состоит из трёх помещений: комнаты отдыха, моечной с двумя душевыми кабинками, туалетом и парной. Туалет достаточно просторный, чтобы разместить в нём техническую зону (бойлер и пр.) Предусмотрено использование дровяной печи с выносной топкой. Парная имеет широкое окно с открывающейся створкой для залпового проветривания.
Баня спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 150 мм. Дополнительным утепляющим слоем являются ветрозащитные плиты Isoplaat толщиной 25 мм. Фундамент - винтовые сваи.
Вентиляция в парной осуществляется с помощью системы КуБасту: приток свежего воздуха под печь и  двухуровневая вытяжка из нержавеющей трубы позволят создать правильную циркуляцию воздуха для комфортного парения.
Дизайн фасадов бани в современном стиле: скандинавский  минимализм. В отделке фасадов используется вентилируемый фасад из планкена. Покрытие кровли и заднего фасада - профилированный лист.

Архитектурные параметры бани Т-59:
Внешние размеры бани: 6 х 5 м (по каркасу)
Размеры внутри бани: 5,7 х 4,7 м (по каркасу)
Размеры террасы: 3,3 х 3 м
Высота потолка в комнате отдыха: 3 - 2,3 м.
Высота потолка в моечной и парной: 2,3 м.
Фундамент: винтовые сваи.
Несущая конструкция: деревянный каркас из доски 50х150 мм.
Пол: по лагам из доски 50х150 мм.
Лаги перекрытия: из доски 50х150 мм.
Стропила: из доски 50х200 мм.
Утепление стен и пола: мин.вата 150 мм.
Утепление потолка: мин.вата 200 мм.
Кровля: односкатная.
Покрытие кровли: проф. лист.
Отделка фасадов: планкен.

Состав проекта бани Т-59:
Проект представляет из себя pdf-альбом (листы формата А4)
1. Архитектурные чертежи - раздел АР (планы этажей и кровли, фасады, разрезы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов, необходимые узлы и детали).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Таблицы оптимизации раскроя пиломатериалов.

Кровля:
Покрытие - профлист.
Обрешетка.
Контробрешетка.
Гидро- ветрозащитная мембрана (или ветрозащитная плита 25 мм Белтермо или Isoplaat).
Стропила.
Утеплитель (мин.вата).
Пароизоляция (плёнка в комнате отдаха, фольга в парной).
Контробрешетка.
Внутренняя отделка (вагонка или имитация бруса).

Пол:
Опорные доски.
Ветрозащитная плита 25 мм (Белтермо или Isoplaat).
Утеплитель (мин. вата) между лагами пола.
Пароизоляционная плёнка.
Чёрный пол - фанера.
Утеплитель - экструдированный пенополистирол.
Фольгированная подлжка для тёплого пола.
Стяжка с контуром электрического тёплого пола.
Чистовое покрытие пола - керамогранит (или иное).
