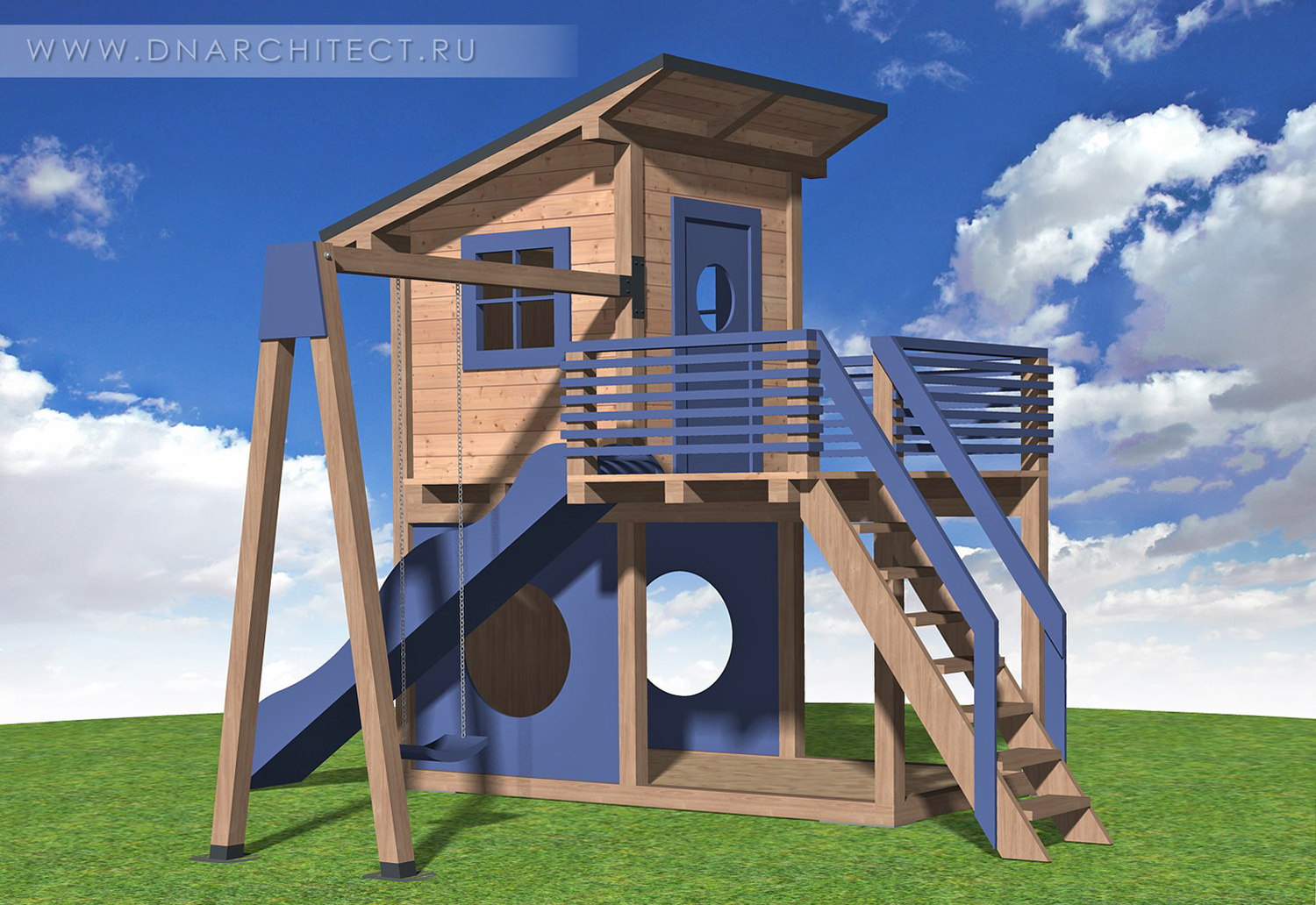

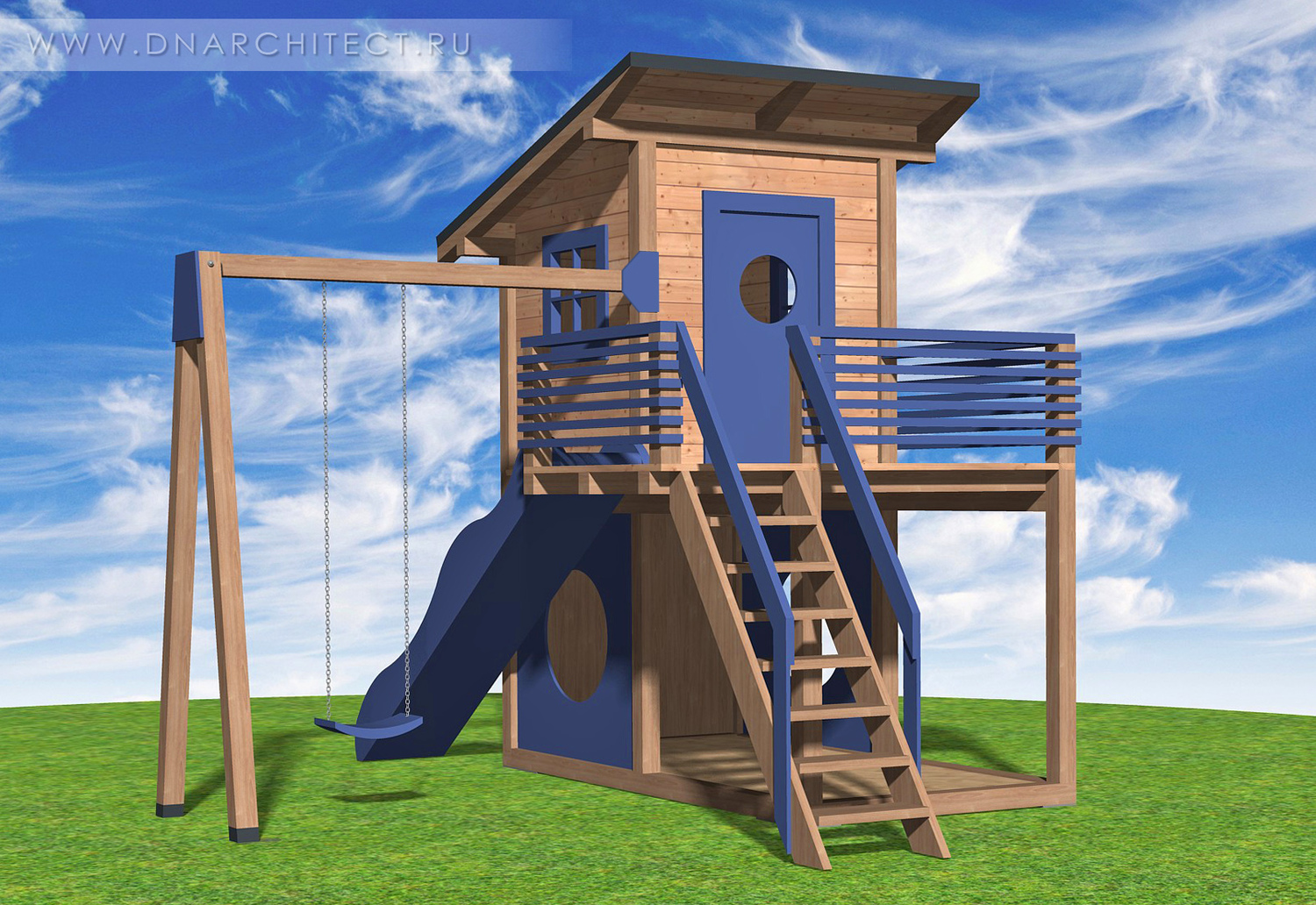

Проект детского игрового домика ИД-23 для самостоятельной постройки

Типовой проект детского игрового уличного домика (игрового комплекса) из дерева для постройки своими руками. Проект разработан по каркасной технологии из бруса 100х100 мм.
Функционал домика:
Игровой домик имеет два уровния. На нижнем уровне расположена песочница и качели. На верхнем уровне расположен закрытый домик, открытое крыльцо и горка. На задней стенке предполагается разместить зацепы для скалолазания (скалодром). Вместо них можно подвесить баскетбольное кольцо.
Примечание: сиденье качелей, горка и зацепы для скалолазания заводского изготовлеения - самостоятельное их изготовление проектом не предусмотрено.

Архитектурные параметры игрового домика:

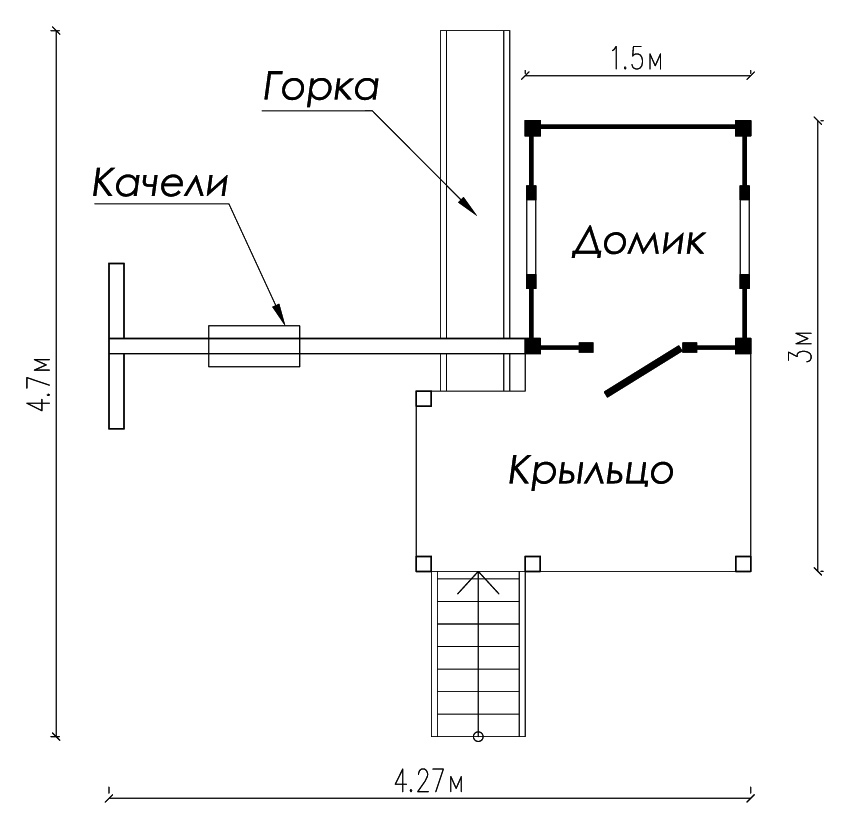

Внешние размеры (общие): 4,7 х 4,27 м
Размеры домика: 1,5 х 1,5 м.
Размеры домика с крыльцом: 3 х 2,3 м.
Высота нижнего уровня - 1,5 м.
Высота домика: 1,2 - 1,7 м
Фундамент:  столбчатый из бетонных блоков.
Несущая конструкция: деревянный каркас из обрезных пиломатериалов.
Каркас: из бруса 100х100 мм.
Стены: шпунтованная доска и фанера.
Кровля: односкатная.
Покрытие кровли: проф.лист.
Покрытие пола: палубная доска.

Состав проекта игрового домика ИД-23:
Проект представляет из себя pdf-альбом (листы формата А4) и состоит из 3х разделов:
1. Архитектурные чертежи - раздел АР (пояснительная записка, маркировочный план, план кровли, фасады, разрезы, узлы, 3д-визуализация фасадов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, несущего каркаса, перекрытий, стропильной системы).
3. Оптимизация раскроя пиломатериалов.
