Проект современной каркасной бытовки 8 х 3 м (N-83)

Типовой проект каркасной бытовки (N-83). Размеры бытовки снаружи по каркасу 3 на 8 метров. Внутри пространство разделено на 4 помещения: тамбур/прихожая, сан.узел и 2 комнаты равной площади.
Бытовка спроектирована по каркасной технологии, утеплённая, всесезонная. Толщина каркаса и утепления стен - 100 мм. Снаружи по стенам дополнительное перекрёстное утепление 50 мм. Утепление пола и потолка 150 мм. Фундамент - столбчатый из бетонных блоков. Возможно использование другого типа фундамента - например, стальные винтовые или ж/б забивные сваи.

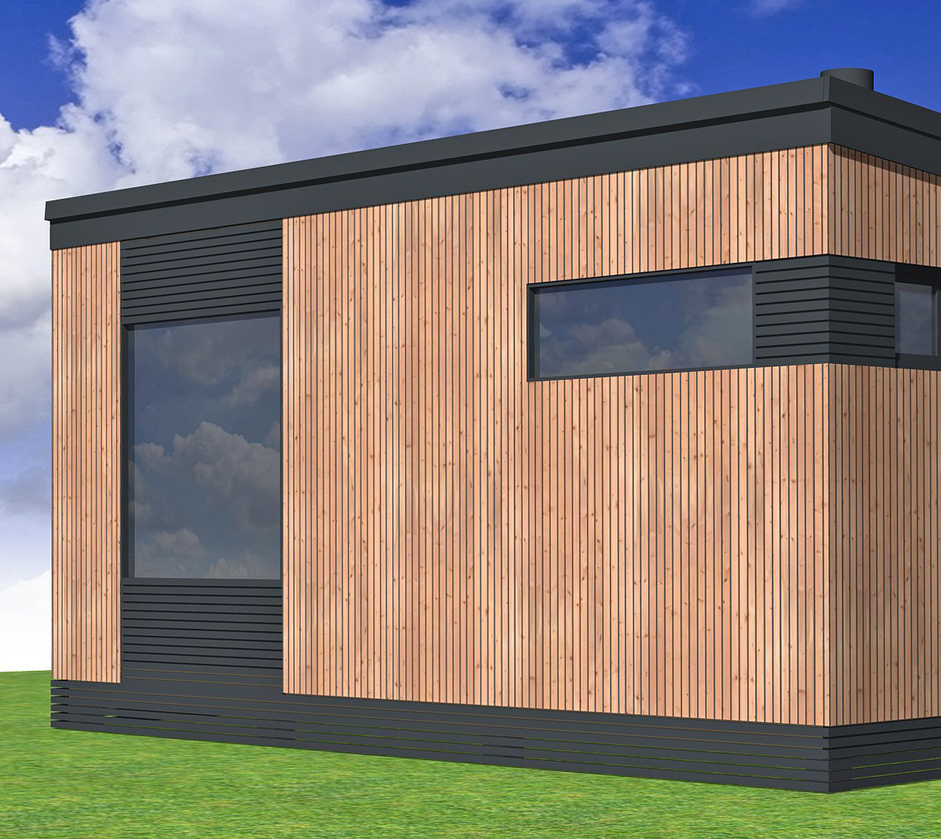

Дизайн фасадов бытовки в скандинавском стиле: вентилируемый фасад из имитации бруса и рейки. Покрытие кровли - профилированный лист.

Архитектурные параметры бытовки N-83:
Внешние размеры: 8 х 3 м (по каркасу)
Размеры внутри: 7,8 х 2, 8 м (по каркасу)
Высота потолка - 2,2 - 2,65 м.
Фундамент:  столбчатый.
Несущая конструкция: деревянный каркас.
Стойки каркаса: из доски 50х100 мм.
Перекрестное утепление стен: 50 мм (снаружи).
Пол: по лагам из доски 50х200 мм.
Стропильная система: из доски 50х150 мм.
Утепление: каменная вата 150 мм.
Кровля: односкатная, утеплённая.
Покрытие кровли: профлист.
Отделка фасада: имитация бруса.
Отделка интерьера: вагонка.

Состав проекта бытовки N-83:
Проект представляет из себя pdf-альбом (18 листов А4)
1. Архитектурные чертежи - раздел АР (маркировочный план, план кровли, фасады, разрезы, узлы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).

Наружные стены:
Наружная отделка (имитация бруса).
Обрешетка.
Ветрозащитная мембрана.
Перекрёстное утепление между горизонтальныминаправляющими из доски.
Стойки каркаса.
Утеплитель между стойками.
Пароизоляционная плёнка.
Контробрешетка.
Внутренняя отделка (вагонка).
