Как построить мини-дом-шалаш своими руками (Проект А-22)

Архитектор: Дмитрий Новиков | 2022 г.
В этой статье я расскажу и покажу, как построить небольшой деревянный каркасный дом-шалаш (a-frame) своими руками. Проект выполнен в современном стиле (скандинавский, барнхаус). Габаритные размеры мини-дома (снаружи по фундаменту без учёта крыльца и террасы) 7,7 х 4,9 м. Общая площадь 22 кв.м. (без учёта крыльца и террасы). Внутреннее пространство разделено на 3 помещения: прихожая, сан.узел + тех. помещение, гостиная-кухня. Дом имеет 1,5 этажа: над гостиной сделан 2й свет, а над сан.узлом и прихожей - спальная антресоль.
Такой дом-шалаш можно использовать в качестве дачного домика на небольшом участке. Или в качестве гостевого домика для сдачи в аренду. Комфортно в ней могут разместиться от 2 до 4 человек. Два спальных места предусмотрены на антресоли, ещё два можно получить, разложив диван в гостиной.
проект дома шалаша а
Такой мини-дом шалаш под силу построить своими руками даже одному человеку. Материалы на строительство обойдутся примерно в 350-400 тысяч рублей без учёта доставки по ценам на 2021-2022 годы (включая внутреннюю и внешнюю отделку, без инженерных сетей и мебели). В конце страницы есть возможность приобрести подробные архитектурные и конструктивные чертежи со спецификацией материалов на проект этого дома-шалаша.
дом-шалаш разрез
инструменты для постройки дома

Необходимые инструменты.

Лопата совковая;
Пила циркулярная;
Шуруповёрт;
Перфоратор;
УШМ с шлифовальной насадкой;
Рулетка измерительная и строительный карандаш;
Молоток с гвоздодёром (возможно, отдельно гвоздодёр);
Строительный уровень; Строительный угольник;
Степлер;
Ножовка по дереву;
Стамеска;
Набор гаечных ключей;
Кисти (для нанесения антисептика и финишного покрытия (краски, масла);
Средства защиты (очки, перчатки).

Фундамент и обвязка.

Фундамент под такой дом-шалаш может быть разным в зависимости от ваших предпочтений и геологических особенностей грунта на участке: ленточный мелкого заложения, столбчатый, плитный, свайный. В данном проекте показан вариант свайного фундамента из забивных ж/б свай 150х150х3000. Это не самый дешёвый вариант из возможных, но зато надёжный и очень быстрый. Столбчатый фундамент своими руками получится дешевле - о том, как его построить, я рассказал здесь.
В соответствии с проектом забиваются сваи со стальными оголовками (с шагом 2-2,2 м). По ним укладывается обвязка из бруса 150х150 (обработать антисептиком), которая крепится к оголовкам шурупами-глухарями 10х100. Под обвязку на сваи уложить слой гидроизоляции из рубероида или аналогичного материала:
гравийная отмостка
Верх свай выступает над уровнем земли на 110 мм. Вокруг фундамента имеет смысл сделать отмостку (после постройки самого дома). Самый простой вариант - гравийная отмостка по гидроизоляции из Planter от Технониколь:

Нижнее перекрытие.

На обвязку укладываются лаги пола из досок 50х200(Н). К обвязке прибиваются 2 гвоздями 4х100 мм. Лаги террасы расположены перпендикулярно лагам дома и крепятся к ним при помощи стальных опор бруса и универсальных саморезов 5х50 м. (Здесь и далее в проекте для каркаса применяются обрезные пиломатериалы естественной влажности. Их обязательно требуется обрабатывать антисептиком. Однако предпочтительнее использовать пиломатериалы камерной сушки - их можно не обрабатывать антисептиком).
дом-шалаш своими руками

Временная подконструкция.

Для монтажа стропил необходимо собрать на перекрытии временную подконструкцию из лежней и стоек, придав ей жёсткость укосинами:

Стропила.

Опираясь на подконструкцию, укладываются стропила из доски 50х200(Н). В проект заложены стропила максимально возможной длины для пиломатериалов - 6 м. В верхней точке спаренные стропила фиксируются накладками из фанеры толщиной 10 мм с двух сторон на шпильках М10. В нижней точке стропила крепятся к лагам перекрытия также шпильками М10. Для восприятия ветровой нагрузки в стропила врезаются укосины из доски 25х150 мм и прибиваются гвоздями к каждой стропиле. После этого подконструкцию можно разбирать:
как построить дом-шалаш
На втором скате конструкция будет немного сложнее - необходимо устроить вертикальный оконный проём:
как построить дом-шалаш 3

Межэтажное перекрытие.

Лаги перекрытия из бруса 100х100 крепить к стропилам болтами или шпильками М10 на высоте 2,2 м. Помимо функции перекрытия они также несут функцию затяжек стропильных ферм.
как построить дом-шалаш 3
Далее поверх стропил укладываем гидро-ветрозащитную мембрану (крепим степлером). Вместо неё можно использовать плиты типа Isoplaat или Белтермо толщиной 25 мм - это более предпочтительный (но и более дорогой вариант). После этого можно начинать монтировать кровлю, или же заняться внутренними конструкциями, оставив кровлю на потом.
дом шалаш своими руками 8

Утепление пола

По низу лаг прибиваются черепные бруски 50х50, на которые укладываются настил из доски 150х25 (на нём будет лежать утеплитель). Снизу (под настилом) к лагам крепится ветрозащитная плёнка. Заполнить пространство между лагами утеплителем. Расстояние между лагами должно быть на 1-2 см меньше ширины утеплителя, который вы будете использовать. В данном проекте я использую минераловатный утеплитель ТеплоKNAUF. Сверху по утеплителю слой пароизоляционной плёнки.
Поверх пароизоляции укладывается черновой пол из фанеры ФК толщиной 10 мм (листы размером 1,5х1,5 м в шахматном порядке). Для крепления фанеры между лагами прибиваются перемычки с шагом, равным длине листа фанеры:
дом шалаш своими руками 9

Перегородки

Вдоль скатов кровли монтируются вертикальные перегородки высотой 90 см из досок 100х50. Снизу стойки прибиваются гвоздями 4х100 к нижней обвязке, вверху к стропилам (либо при помощи стальных уголков и универсальных саморезов (чёрные саморезы применять не допустимо).
Также монтируются перегородки прихожей и сан. узла из досок 100х50. Снизу стойки прибиваются гвоздями 4х100 к нижней обвязке, вверху к верхней обвязке и лагам межэтажного перекрытия. Шаг стоек на 1-2 см меньше ширины утеплителя (в данном случае утеплитель будет выполнять функцию звукоизоляции. С внутренней стороны сан.узла выполнить слой пароизоляционной плёнки.
построить дом-шалаш

Наружные стены

Каркас наружной стены на главном фасаде выполняется из досок 50х150 мм (под утеплитель толщиной 150 мм). Стойки устанавливаются в соответствии с расположением окон и двери, а также с учётом ширины утеплителя. Снизу прибиваются к нижней обвязке 2 гвоздями 100 мм (либо при помощи стальных уголков и саморезов), сверху к стропилам и лаге перекрытия. Также в каркас врезается укосина из доски 25х150 мм для придания дополнительной поперечной жёсткости:
На заднем фасаде: нижняя обвязка из доски 50х150 мм. Центральная крестовина из бруса 100х150 мм. Крайние короткие стойки из доски 50х150 мм:
дом шалаш своими руками 11

Покрытие кровли

Поверх ветро-гидроизоляционной мембраны вдоль стропил прибить гвоздями 4х100 контробрешетку из брусков 50х50. По контробрешетке прибивается гвоздями обрешетка из доски 25х150 мм. В том месте, где через кровлю пойдёт дымовая труба печки не забыть сделать проём в обрешетке. Обрешетку и контробрешетку обработать антисептиком. По обрешетке укладывается кровельное покрытие. В данном варианте показан клик-фальц (цвет - антрацит RAL 7016). Возможно также использовать профлист или битумную черепицу.
Для защиты от проникновения мышей снизу по периметру контробрешетки крепится стальная сетка с мелкой ячейкой.
Финишное покрытие ветровой доски из стали с покрытием в цвет кровли. Подшивка выносов кровли планкеном прямым с зазором 3-5 мм:

Отделка фасада

Поверх стоек крепится степлером гидро-ветрозащитная мембрана. Вместо неё можно использовать плиты типа Isoplaat или Белтермо толщиной 25 мм - это более предпочтительный, но и более дорогой вариант. Плиты также служат дополнительным слоем утепления и придают каркасу дополнительную жесткость. Плиты крепятся к стойкам каркаса гвоздями с широкой шляпкой.
Поверх ветрозащиты вдоль стоек гвоздями прибивается контробрешётка из брусков 25х75. Поперёк контробрешётки прибивается обрешетка из доски 25х100. По обрешетке монтируется вертикально прямой планкен (предпочтительно термированный) на саморезах или на скрытых креплениях. (Более дешевый вариант - вагонка Штиль). Финишное покрытие планкена фасадным маслом с воском.
Также не забыть про сетку от грызунов по периметру контробрешетки.
дом шалаш построить самому

Пол террасы и крыльца

Покрывать пол можно досками из натурального дерева (предпочтительнее лиственница) или из композитного материала (ДПК). Доски пола монтируются с зазором 5-7 мм.

Остекление

Окна и дверь можно выполнить из любого материала - дерево, алюминий, ПВХ. Цвет рам снаружи - антрацит. Если есть желание сэкономить, то глухие окна можно установить без рамы (о том, как установить стеклопакет без рамы, я рассказывал здесь)

Утепление

В качестве утеплителя стен и кровли я использую минераловатный утеплитель ТеплоKNAUF. Толщина утепления пола - 3 х 50 мм, стен - 3 х 50 мм, кровли - 2 х 100 мм. Укладка матов утеплителя с перехлёстом. Внутри дома по утеплителю слой пароизоляционной плёнки.

Цоколь.

Отделка цоколя из деревянных реек 20х40 с интервалом 10 мм по направляющим. Покраска реек в цвет кровли - антрацит RAL 7016.
построить самому дом шалаш

Дополнительно.

В качестве дополнительной опции можно установить вертикальный реечный фасад со стороны террасы - там где большая площадь остекления. Он будет работать как защита от избыточного летнего солнца (если этот фасад будет обращён на восточную, южную, или западную сторону). Также это интересный элемент дизайна. Перекладина из бруса 100х100, рейки из доски 20х100:
дом-шалаш проект А-22

Состав проекта.

Типовой готовый проект мини-дома-шалаша А-22 состоит из 2х разделов: Архитектурные и Конструктивные решения (АР и КР).

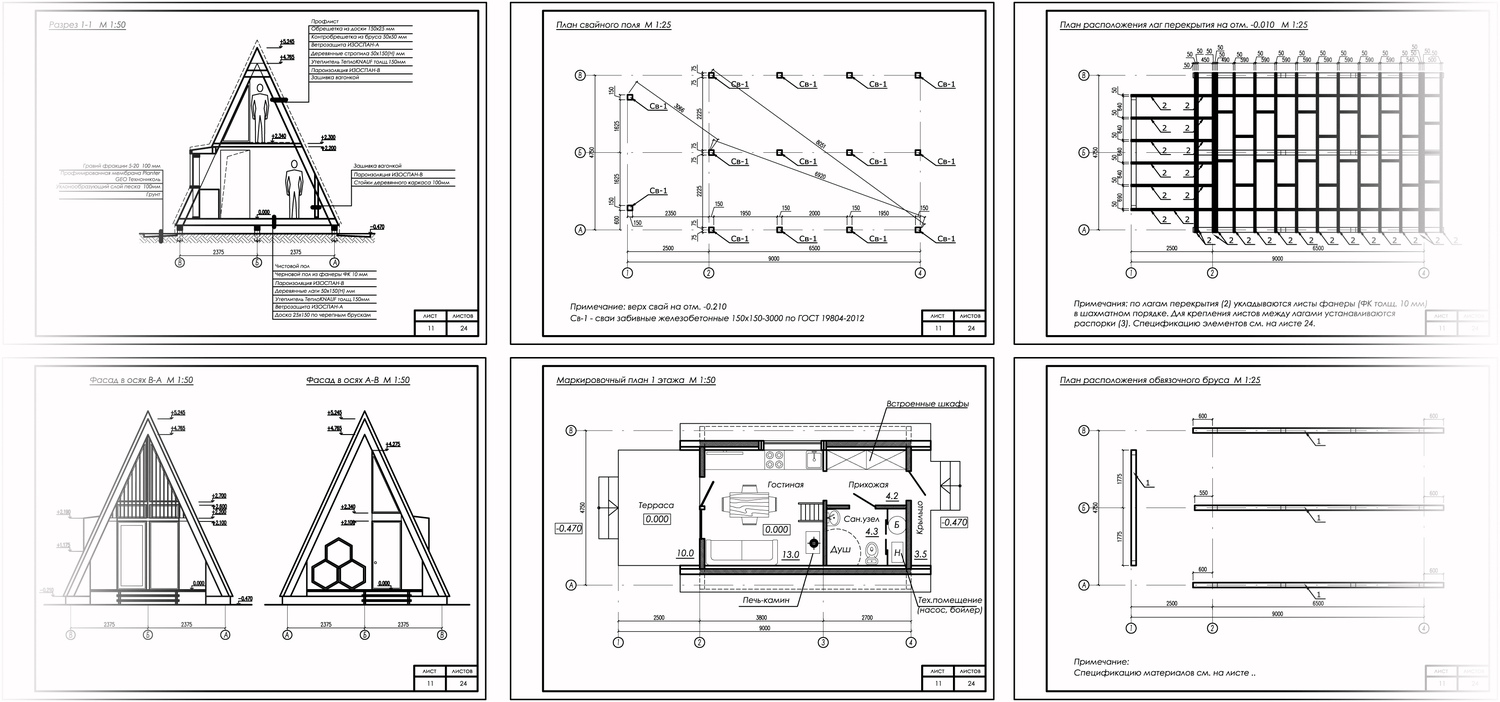

Ниже представлен пример чертежей проекта (проект состоит из 45 листов):

Стоимость проекта (АР и КР):

5000 рублей
