Проект каркасной беседки с террасой и хозблоком (БХ-86)
Архитектор: Дмитрий Новиков | 2024 г.
Типовой проект

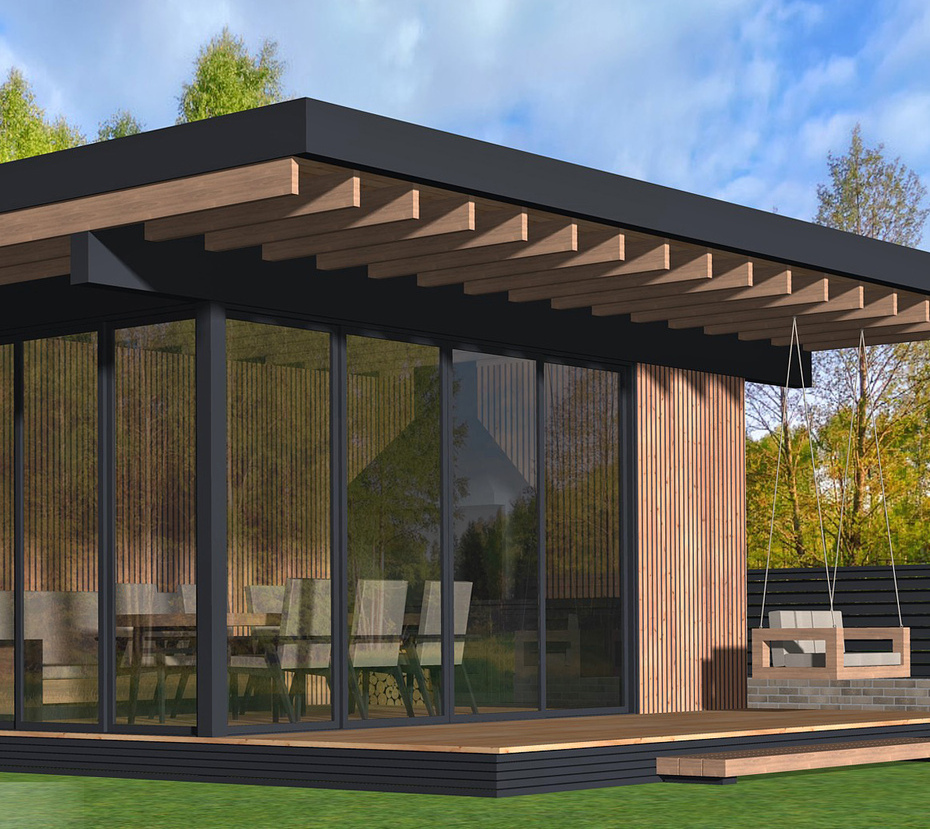

Типовой проект современной каркасной беседки с небольшим хозблоком под одной крышей. Размер беседки 4,1 на 6 метров, размер хозблока 4,1 на 2 метра. К беседке примыкает открытая терраса размером 2 на 8,1 м. Внутри беседки предусмотрено место для установки мангального комплекса.
Беседка спроектирована по каркасной технологии из обрезных пиломатериалов естественной влажности. Фундамент - свайно-винтовой. Беседка утеплённая, хозблок без утепления. Беседка также имеет остекление: глухое окно на боковом фасаде и раздвижная оконная система на главном фасаде, которая позволяет пользоваться беседкой в холодное время года с закрытыми окнами, а также создать открытое пространство в тёплое время года.
Дизайн фасадов бытовки в современном скандинавском стиле. Отделка фасада хозблока планкеном из лиственницы. Отделка цоколя - деревянные рейки с зазором. Покрытие кровли - рулонная гидроизоляция.
Архитектурные параметры беседки БХ-86:
Внешние размеры (общие): 6,1 х 8,1 м
Размеры беседки: 4,1 х 6 м.
Размеры хозблока: 4,1 х 2 м.
Высота потолка (от пола до низа лаг перекрытия) - 2,7 м.
Фундамент: свайно-винтовой.
Несущая конструкция: деревянный каркас.
Каркас стен: из доски 50х150 мм.
Пол: по лагам из доски 50х200 мм.
Лаги перекрытия: из доски 50х200 мм.
Утепление беседки: минеральная вата 150 мм.
Утепление хозблока: отсутствует.
Кровля: односкатная.
Покрытие кровли: ТЕХНОЭЛАСТ СОЛО РП1.
Отделка фасада и интерьера беседки: планкен из лиственницы.
Отделка интерьера хозблока: ОСП.
Состав проекта беседки БХ-86:

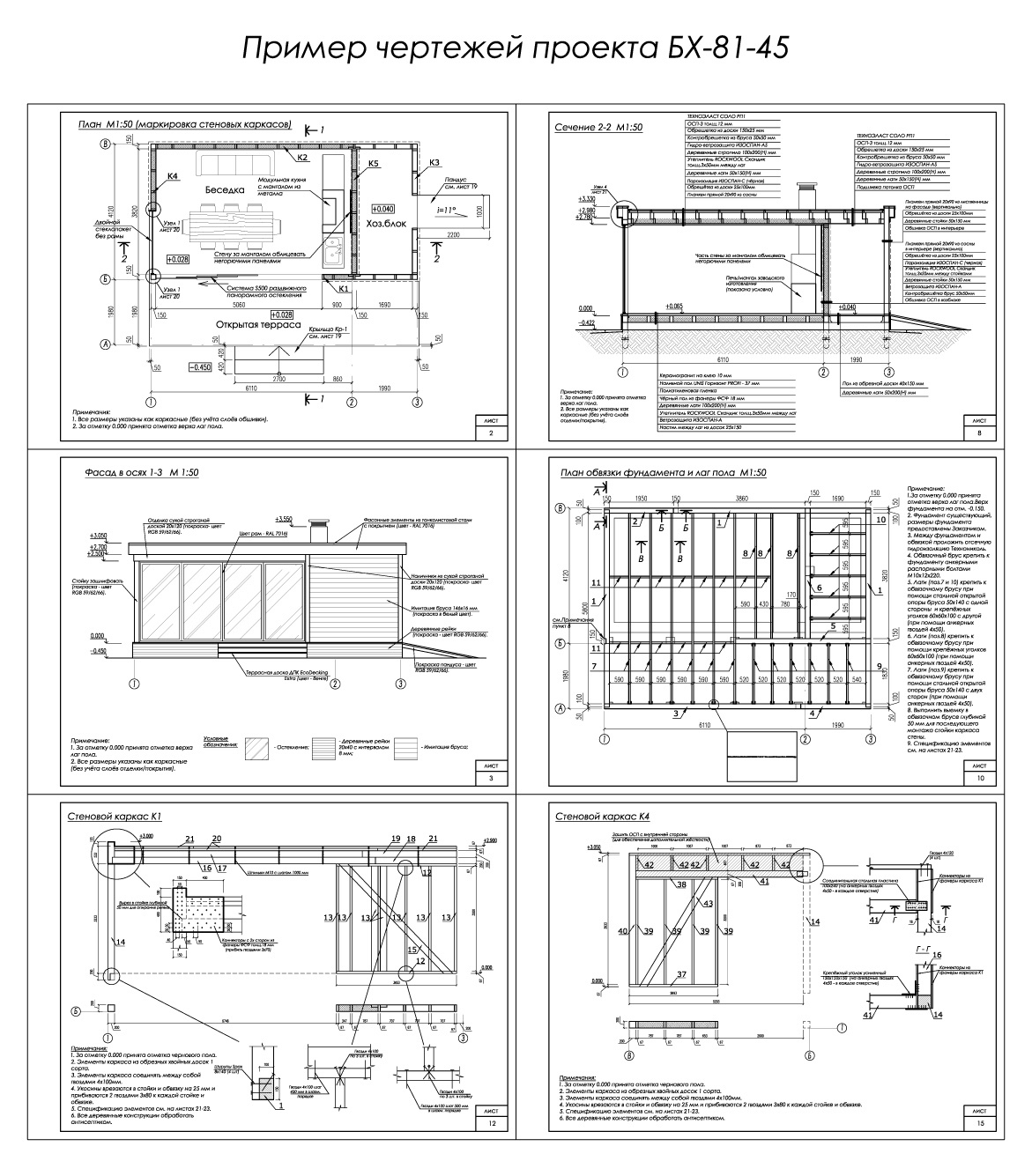

Проект представляет из себя pdf-альбом (листы формата А4) и состоит из двух разделов:
1. Архитектурные чертежи - раздел АР (пояснительная записка, маркировочный план, план кровли, фасады, разрезы, узлы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
Стоимость проекта беседки БХ-86:
3900 рублей
Ограждающие конструкции:
Стены беседки:
1. Планкен на фасаде.
2. Обрешётка.
3. Ветрозащитная плёнка.
4. Стойки каркаса.
5. Утеплитель между стойками.
6. Пароизоляция.
7. Контробрешётка (опционально).
8. Планкен в интерьере.
Пол беседки:
1. Опорные доски настила.
2. Настил из досок.
3. Ветрозащитная плёнка.
4. Лаги пола.
5. Утеплитель между лаг.
6. Пароизоляция.
7. Шпунтованная доска.
Пол террасы и хозблока:
1. Лаги пола.
2. Настил из доски (террасная доска из лиственницы на террасе; обрезная доска в хозблоке).
Кровля беседки:
1. Подшивка потолка (планкен).
2. Пароизоляция.
3. Стропила.
4. Утеплитель.
5. Гидро-ветрозащитная мембрана.
6. Контробрешётка из бруса.
7. Обрешетка из доски.
8. Листы ОСП-3.
9. Битумный праймер.
10. Покрытие кровли - ТЕХНОЭЛАСТ СОЛО РП1.
(Примечание: кровля хозблока без утепления.)
Ответы на часто задаваемые вопросы:
Есть ли в проекте расчёт материалов?
Есть ли в проекте электрика? канализация?
Можно ли внести в проект изменения?
Есть ли в проекте смета?
