Проект современной каркасной остекленной беседки (БС-64)

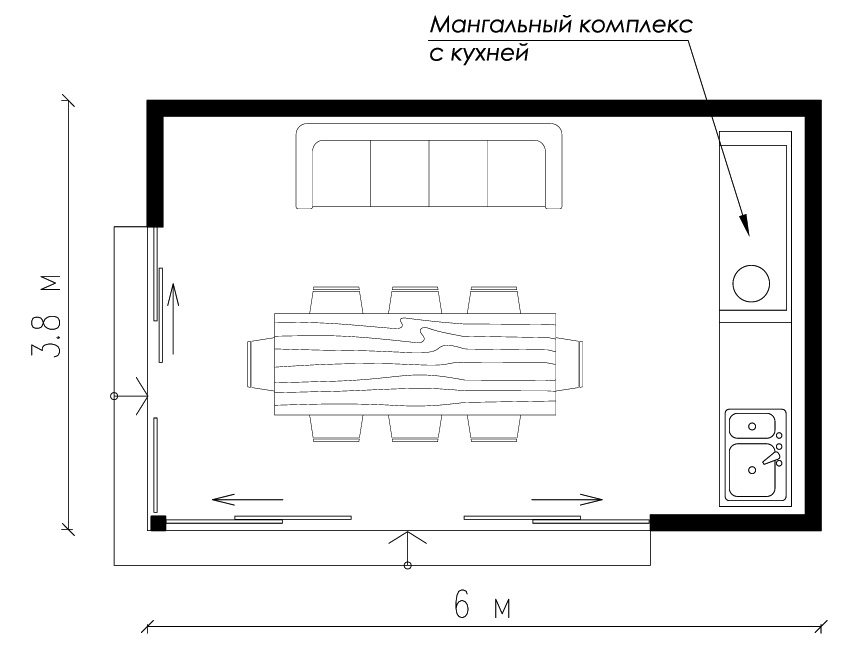

Типовой проект современной каркасной беседки с  раздвижным остеклением. Размер беседки 3,8 на 6 метров. Внутри беседки предусмотрена возможность  для установки модульного мангального комплекса из металла, стола на 8 человек и дивана.

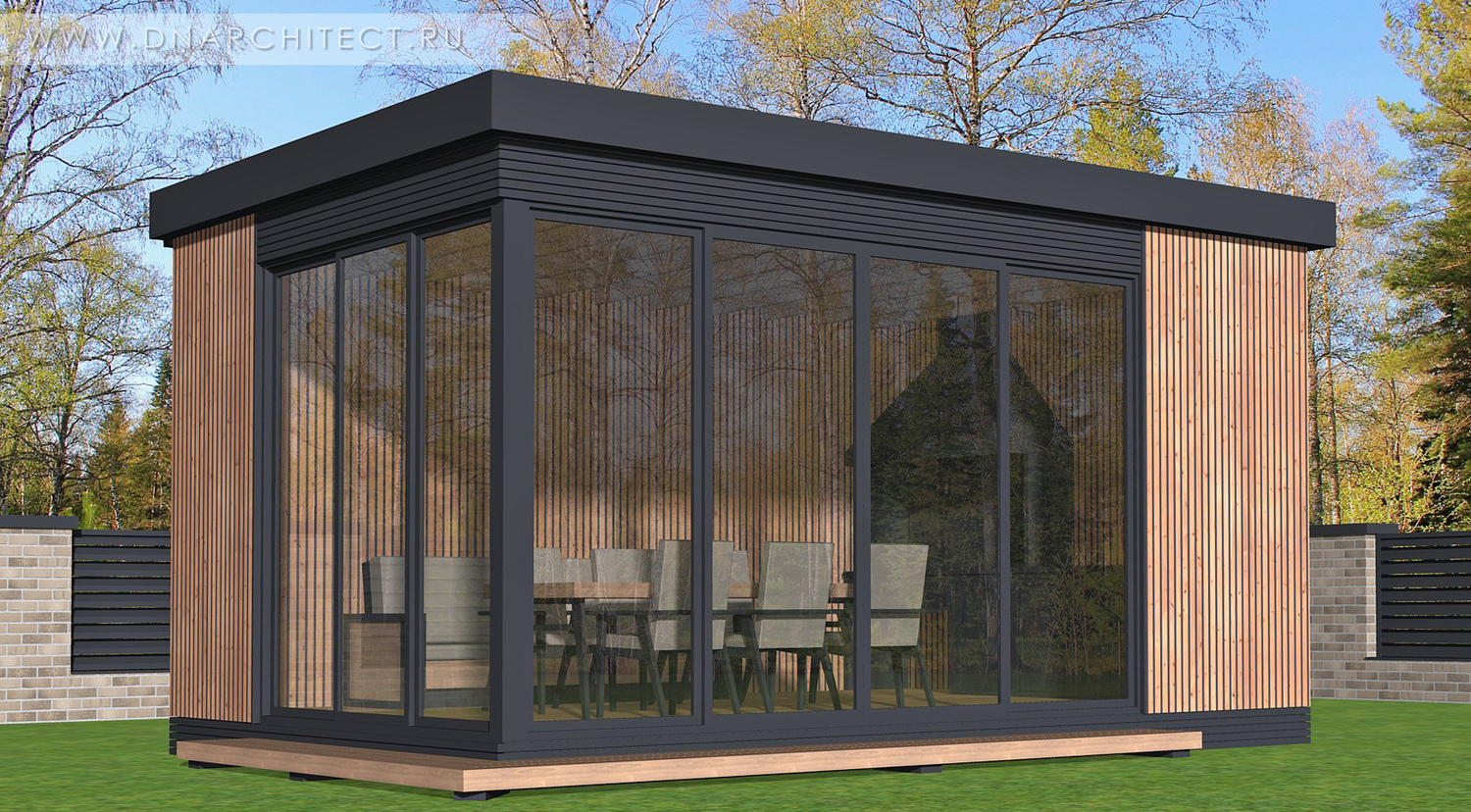

Беседка спроектирована по каркасной технологии из обрезных пиломатериалов. Фундамент - свайно-винтовой.  Предусмотрена установка раздвижной оконной системы по двум сторонам беседки, которая защищает внутреннее пространство от дождя и ветра.

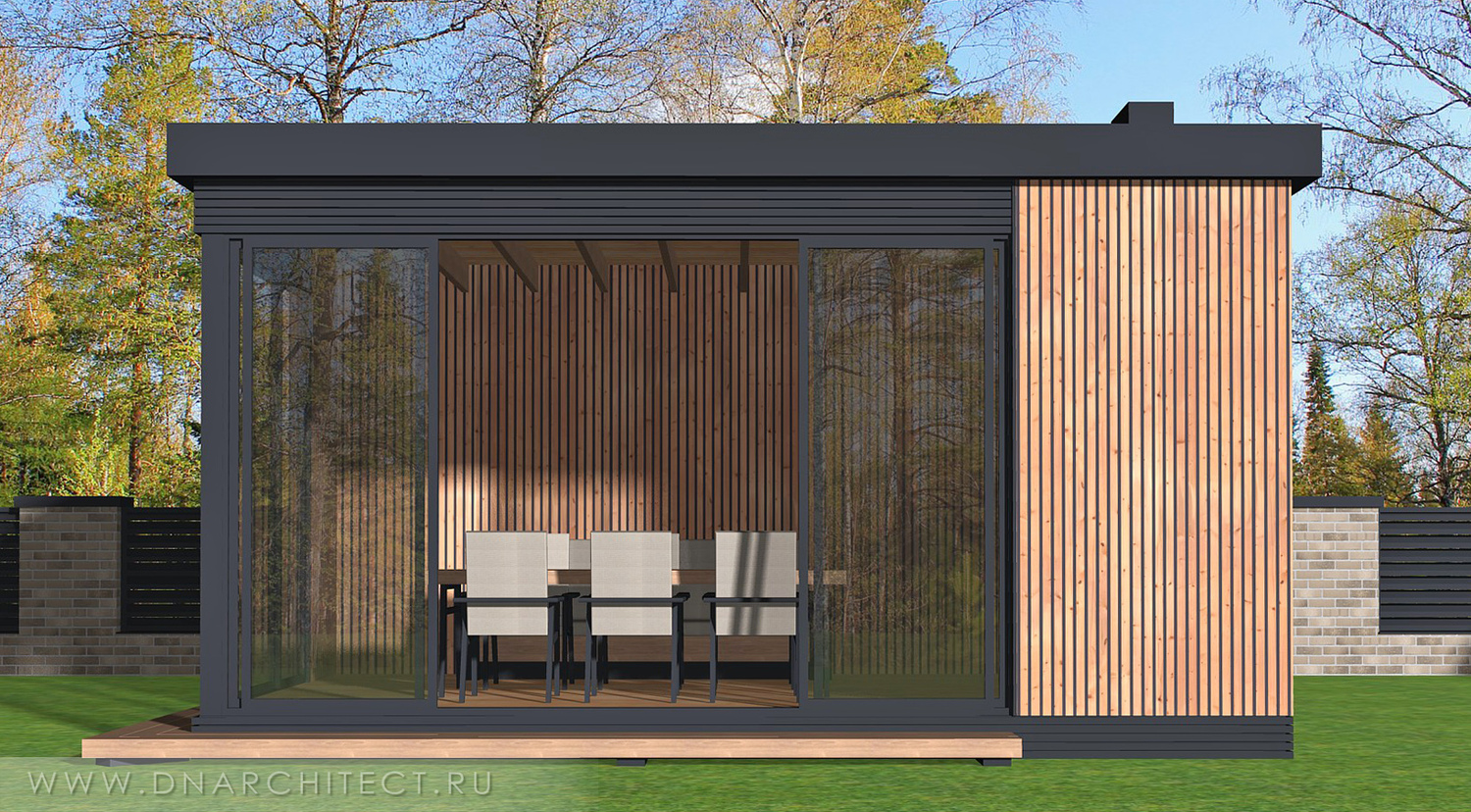

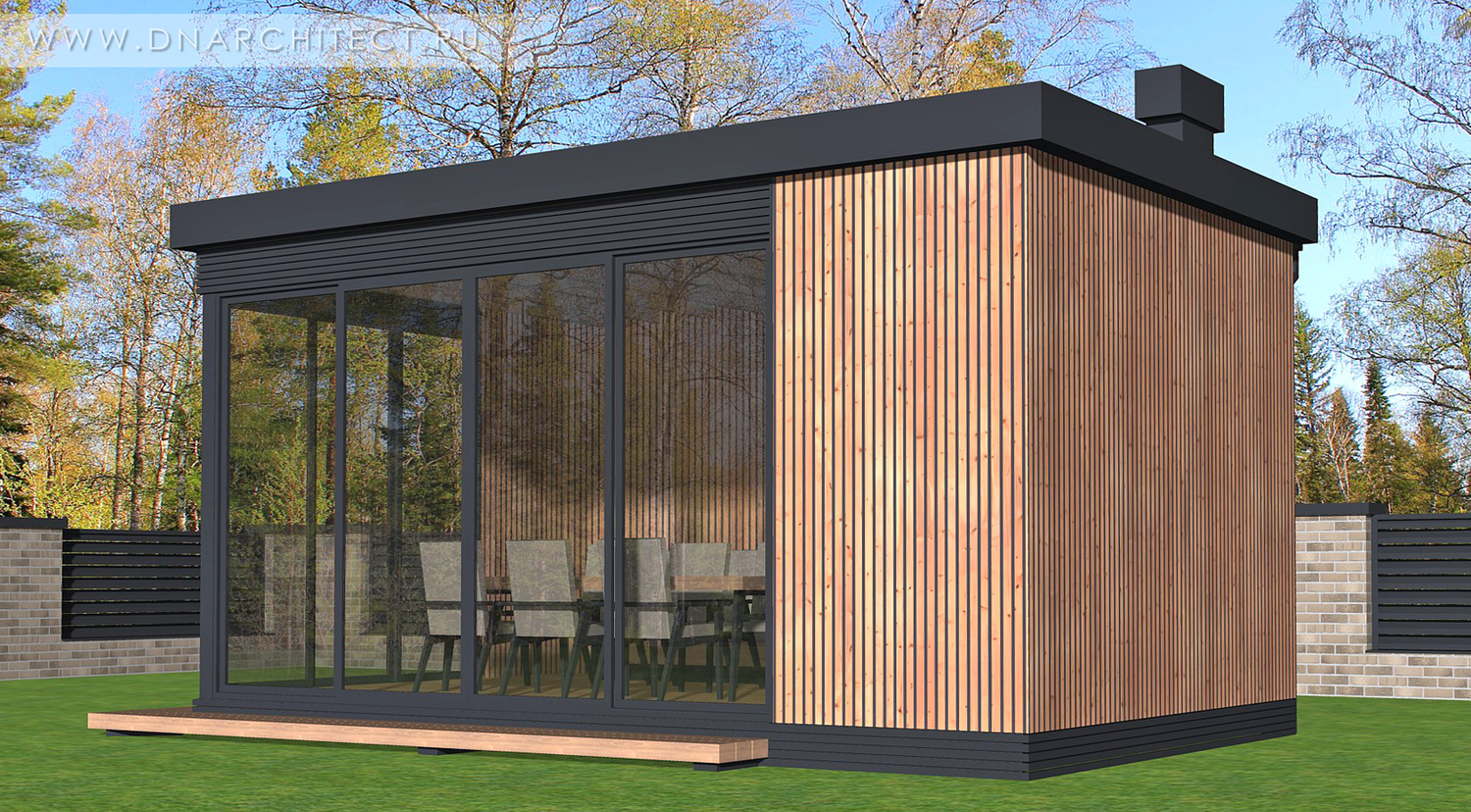

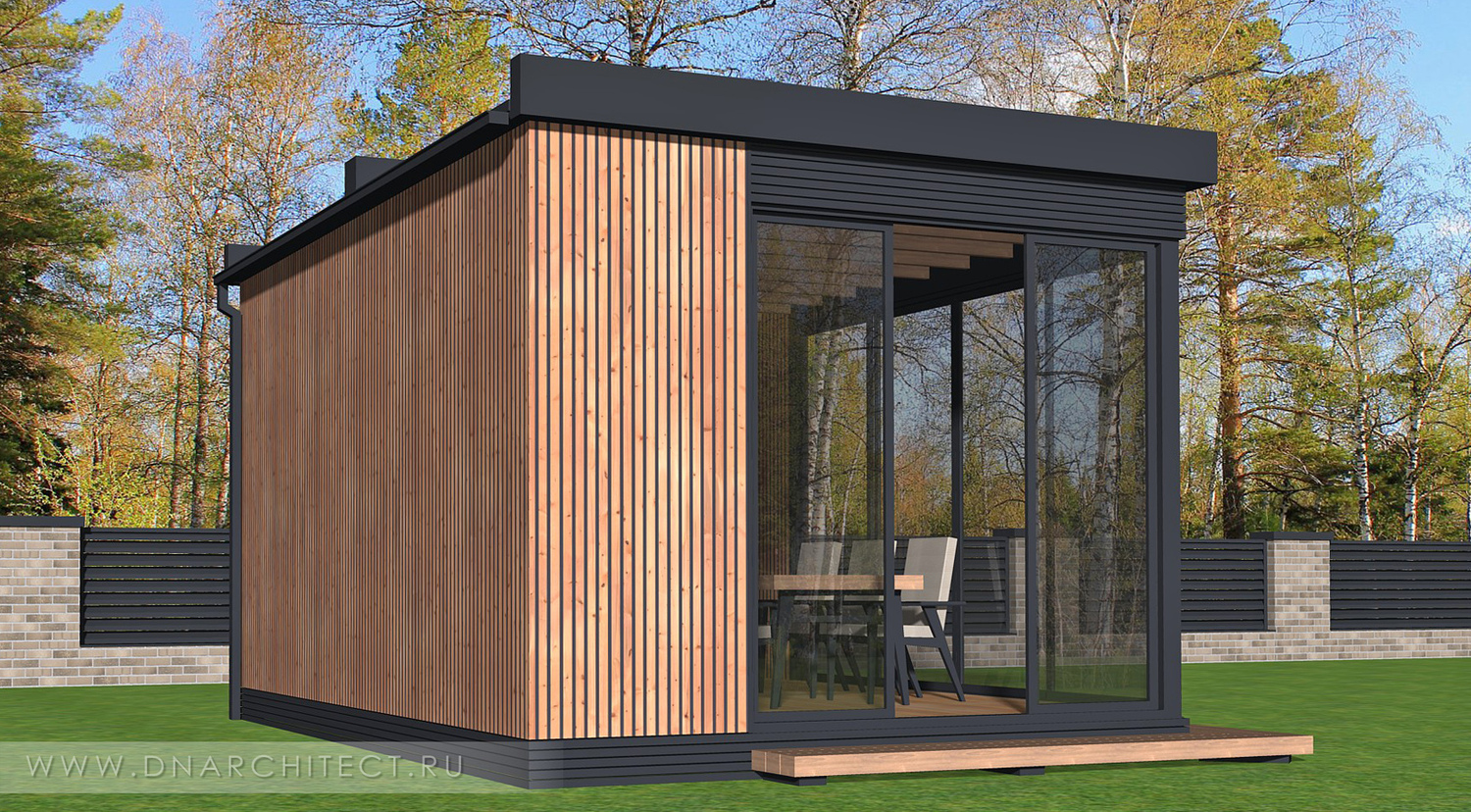

Дизайн фасадов беседки в современном минималистичном скандинавском стиле. Отделка фасада и цоколя деревянными рейками из лиственницы. Покрытие кровли - рулонная гидроизоляция.

Архитектурные параметры беседки БС-64:
Внешние размеры (по каркасу): 3,8 х 6 м.
Размеры внутри (по каркасу): 3,6 х 5,8 м.
Высота потолка (от пола до низа лаг перекрытия) - 2,77 м.
Фундамент:  свайно-винтовой.
Несущая конструкция: деревянный каркас.
Каркас стен: из доски 50х100 мм.
Пол: по лагам из бруса 100х150.
Стропила: из доски 50х200 мм.
Утепление: отсутствует.

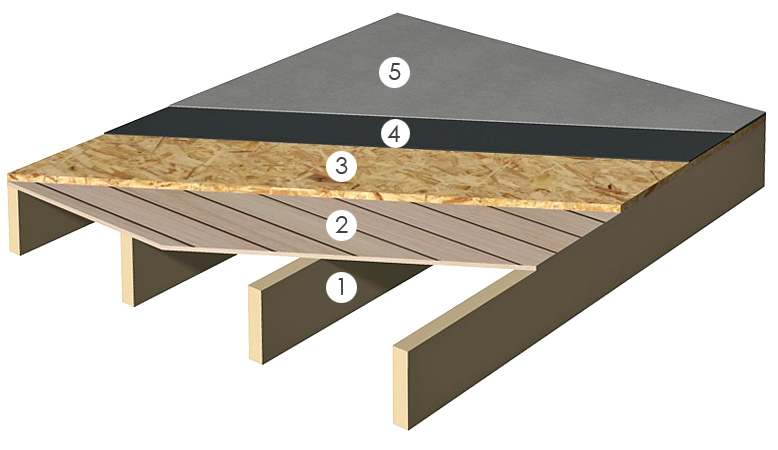

Кровля: односкатная малоуклонная.
Покрытие кровли: ТЕХНОЭЛАСТ СОЛО РП1.
Отделка фасада и интерьера: рейки из лиственницы.
Покрытие пола: палубная доска из лиственницы.

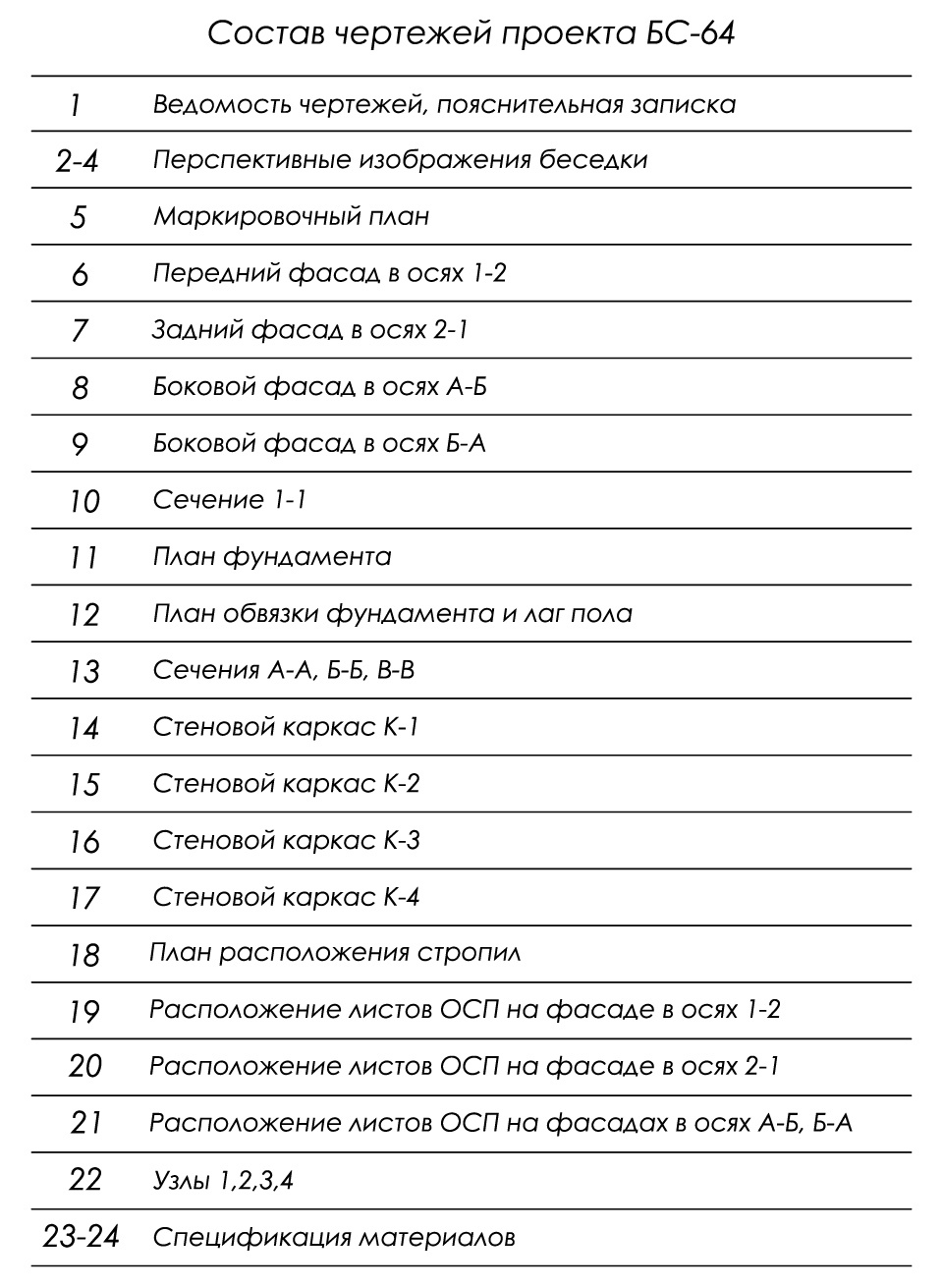

Состав проекта беседки БС-64:
Проект представляет из себя pdf-альбом (25 листов формата А4) и состоит из 3х разделов:
1. Архитектурные чертежи - раздел АР (пояснительная записка, маркировочный план, план кровли, фасады, разрезы, узлы, 3д-визуализация фасадов, спецификация окон и дверей, экспликация полов).
2. Конструктивные чертежи - раздел КР (чертежи всех конструктивных элементов со спецификацией материалов: фундамента, перекрытий, каркасов стен, стропильной системы).
3. Оптимизация раскроя пиломатериалов.
